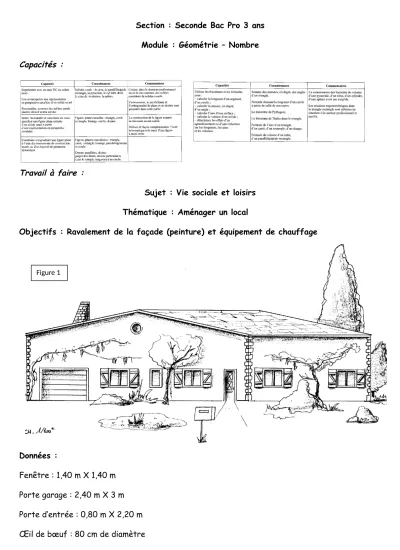

Section : Seconde Bac Pro 3 ans Module : Géométrie – Nombre Capacités :
Travail à faire :
Sujet : Vie sociale et loisirs Thématique : Aménager un local
Objectifs : Ravalement de la façade (peinture) et équipement de chauffage
Données :
Fenêtre : 1,40 m X 1,40 m Porte garage : 2,40 m X 3 m Porte d’entrée : 0,80 m X 2,20 m Œil de bœuf : 80 cm de diamètre
Figure 1
1) Citer les figures planes simples de ce pavillon :
2) Identifier les solides usuels de ce pavillon :
Cocher la case de solide usuel à l’élément de construction
* RDC :Rez de chaussée
3) Tracer les éléments manquants à l’échelle de la figure 2 ci-dessous après avoir complété le tableau suivant :
L’échelle : 1 m en réalité représente 1,5 cm sur le plan
Toiture RDC* Cheminée Boite aux
lettres Cube
Parallélépipède Cylindre
Prisme droit Pyramide
Désignation Porte d’entrée Porte de garage fenêtre Œil de boeuf Dimension
réelle
L= 2,20 m l=0,80 m Dimension
plan
L=3,30 cm l= ……… cm
4) Mesurer avec un rapporteur l’angle EDCsur la figure 1 et la figure 2 et rapporter la mesure ci-dessous :
Figure 1 Figure 2
Que constatez-vous ?
5) On veut peindre la façade avant du pavillon ABCDE. Calculer l’aire en m2 à peindre en tenant compte des ouvertures.
6) On veut équiper le pavillon d’une chaudière pour chauffer le RDC de forme parallélépipédique.
a) Compléter la perspective cavalière de la figure ci-dessous :
b) Calculer son volume en m3 :
c) Pour déterminer la puissance P en Watt de la chaudière à installer au RDC, on utilise la relation suivante :
P = (T° max – T° min) x 1,5 x V
Calculer la puissance en watt de la chaudière.
Données :
T° max : 21 °C T° min : - 10 °C
