2006-2007
Réseaux R1, Cours 5 : Transmissions sur onde porteuse : modulations numériques 1

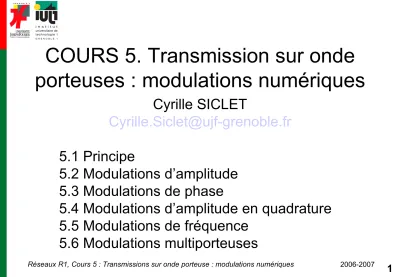

COURS 5. Transmission sur onde porteuses : modulations numériques
Cyrille SICLET
Cyrille.Siclet@ujf-grenoble.fr 5.1 Principe
5.2 Modulations d’amplitude 5.3 Modulations de phase
5.4 Modulations d’amplitude en quadrature 5.5 Modulations de fréquence
5.6 Modulations multiporteuses
2006-2007
Réseaux R1, Cours 5 : Transmissions sur onde porteuse : modulations numériques 2
5.1 Principe
2006-2007
Réseaux R1, Cours 5 : Transmissions sur onde porteuse : modulations numériques 3
• Information transmise par une onde électromagnétique
• Champ électromagnétique sinusoïdal : E sin (2πf0 t + φ)
– f0 : fréquence (porteuse) – E : amplitude
– φ phase
⇒ signal continu
⇒ information véhiculée par l’amplitude, la phase ou la fréquence
5.1 Principe (1/2)
2006-2007
Réseaux R1, Cours 5 : Transmissions sur onde porteuse : modulations numériques 4
5.1 Principe (2/2) :
Exemples de modulations
0 1 1 0 1
1
Information à transmettre
Modulation d’amplitude :
information véhiculée par l’amplitude Ici : 0 E sin 2πf0 t ; 1 2E sin 2πf0 t
Modulation de fréquence :
information véhiculée par la fréquence Ici : 0 E sin 2π(2f0)t ; 1 E sin 2πf0t
Modulation de phase :
information véhiculée par la phase Ici : 0 E sin (2πf0t+π) ; 1 E sin 2πf0t
2006-2007
Réseaux R1, Cours 5 : Transmissions sur onde porteuse : modulations numériques 5
5.2 Modulations d’amplitude
2006-2007
Réseaux R1, Cours 5 : Transmissions sur onde porteuse : modulations numériques 6
5.2 Modulations d’amplitude (1/2)
Signal à transmettre Modulation d’amplitude
0 1 1 0 1
1
• Modulation de l’amplitude du signal électromagnétique
• Terminologie anglaise : ASK (Amplitude Shift Keying)
• Modulation bivalente (2-ASK) : utilisation de deux amplitudes : 0 E; 1 2E
• Exemple :
2006-2007
Réseaux R1, Cours 5 : Transmissions sur onde porteuse : modulations numériques 7
5.2 Modulations d’amplitude (2/2)
• Modulation à 4 états : (4-ASK) : utilisation de 4 amplitudes :
– 00 E ; 01 2E ; 10 3E ; 11 4E
– ou bien 00 -3E ; 01 -E ; 10 E ; 11 3E pour réduire la puissance nécessaire
• Cas général : modulation à 2K états (2K-ASK) pour transmettre K bits pendant une période
2006-2007
Réseaux R1, Cours 5 : Transmissions sur onde porteuse : modulations numériques 8
5.3 Modulations de phase
2006-2007
Réseaux R1, Cours 5 : Transmissions sur onde porteuse : modulations numériques 9
5.3 Modulations de phase (1/2)
Signal à transmettre Modulation de phase
0 1 1 0 1
1
• Modulation de la phase du signal électromagnétique
• Terminologie anglaise : PSK (Phase Shift Keying)
• Modulation bivalente (2-PSK ou BPSK Binary
PSK) : utilisation de deux phases : 0 π ; 1 0
• Exemple :
2006-2007
Réseaux R1, Cours 5 : Transmissions sur onde porteuse : modulations numériques 10
5.3 Modulations de phase (2/2)
• Modulation à 4 états : (4-PSK ou QPSK : quaternary PSK) : utilisation de 4 amplitudes :
-E cos 2πf0 t - E sin 2πf0 t
E cos 2πf0 t E sin 2πf0 t
Signal transmis
3π/2 π
π/2
0 Phase
11 10
01 00
Bits à transmettre
• Cas général : modulation à 2K états (2K-PSK) pour transmettre K bits pendant une période
2006-2007
Réseaux R1, Cours 5 : Transmissions sur onde porteuse : modulations numériques 11
5.4 Modulations d’amplitude en
quadrature
2006-2007
Réseaux R1, Cours 5 : Transmissions sur onde porteuse : modulations numériques 12
5.4 Modulations d’amplitude en quadrature (1/3)
• Modulation de l’amplitude ET de la phase du signal électromagnétique
• Terminologie anglaise : QAM (Quadrature Amplutide Modulation)
• Pourquoi modulation « en quadrature » ? E sin (2πf0 t + φ) =
= [E cos φ] sin 2πf0 t + [E sin φ] cos 2πf0 t
= [E cos φ] sin 2πf0 t + [E sin φ] sin (2πf0 t + π/2)
⇒ transmission de 2 porteuses en quadrature (décalées de π/2)
2006-2007
Réseaux R1, Cours 5 : Transmissions sur onde porteuse : modulations numériques 13
5.4 Modulations de phase (2/3)
• Modulation à 4 états : (4-QAM) : utilisation de 2 amplitudes et de 2 phase :
-E -E
E
Amplitude E
-E cos 2πf0t - E sin 2πf0t
E cos 2πf0t E sin 2πf0t
Signal transmis
π/2 0
π/2
0 Phase
11 10
01 00
Bits à transmettre
⇒ ici, 4-QAM et 4-PSK coïncident
• Cas général : modulation à 22K états (22K-QAM) pour transmettre 2K bits pendant une période
2006-2007
Réseaux R1, Cours 5 : Transmissions sur onde porteuse : modulations numériques 14
5.4 Modulations d’amplitude en quadrature (3/3)
• Notation équivalente :
E sin (2πf0 t + φ) = a sin 2πf0 t + b cos 2πf0 t
Avec : a = E cos φ et b = E sin φ
• Constellation associée à une modulation
- représentation de l’amplitude et de la phase dans le plan complexe
- symbole complexe transmis : a + j b = E
exp(j φ) Modulation de phase
à 8 états
000 100
001 010
011
101
110
111
2006-2007
Réseaux R1, Cours 5 : Transmissions sur onde porteuse : modulations numériques 15
5.5 Modulations de fréquence
2006-2007
Réseaux R1, Cours 5 : Transmissions sur onde porteuse : modulations numériques 16
5.5 Modulations de fréquence (1/2)
Signal à transmettre Modulation de fréquence
0 1 1 0 1
1
• Modulation de la fréquence du signal électromagnétique
• Terminologie anglaise : FSK (Frequence Shift Keying)
• Modulation bivalente (2-FSK) : utilisation de deux fréquence : 0 f0 ; 1 f1
• Exemple :
2006-2007
Réseaux R1, Cours 5 : Transmissions sur onde porteuse : modulations numériques 17
5.5 Modulations de fréquence (2/2)
• Modulation à 4 états : (4-FSK) : utilisation de 4 fréquences :
E sin f3t E sin f2t
E sin f1t E sin f0t
Signal transmis
f3 f2
f1 f0
Fréquence
11 10
01 00
Bits à transmettre
• Cas général : modulation à 2K états (2K-FSK) pour transmettre K bits pendant une période
• Remarque : pas de constellation associée
2006-2007
Réseaux R1, Cours 5 : Transmissions sur onde porteuse : modulations numériques 18
5.6 Modulations multiporteuses
2006-2007
Réseaux R1, Cours 5 : Transmissions sur onde porteuse : modulations numériques 19
5.6 Modulations multiporteuses
• Utilisation de plusieurs fréquences porteuses :
⇒ Transmission d’une somme de QAM, PSK ou ASK, avec différentes fréquences porteuses
• Terminologie anglo-saxone : DMT (Discrete MultiTone) sur liaison filaire ; OFDM (Orthogonal Frequency
Division Multiplex) sans fil
• Intérêt : meilleures utilisation des ressources spectrales
• Applications pratiques :
DMT : ADSL, OFDM : TNT et Wifi IEEE 802.11a/g
