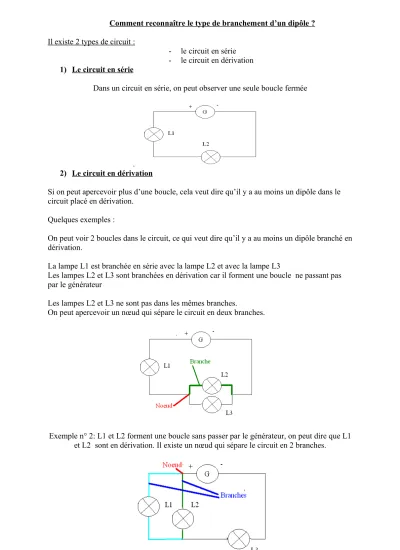

Comment reconnaître le type de branchement d’un dipôle ? Il existe 2 types de circuit :
- le circuit en série - le circuit en dérivation 1) Le circuit en série
Dans un circuit en série, on peut observer une seule boucle fermée
. 2) Le circuit en dérivation
Si on peut apercevoir plus d’une boucle, cela veut dire qu’il y a au moins un dipôle dans le circuit placé en dérivation.
Quelques exemples :
On peut voir 2 boucles dans le circuit, ce qui veut dire qu’il y a au moins un dipôle branché en dérivation.
La lampe L1 est branchée en série avec la lampe L2 et avec la lampe L3
Les lampes L2 et L3 sont branchées en dérivation car il forment une boucle ne passant pas par le générateur
Les lampes L2 et L3 ne sont pas dans les mêmes branches.
On peut apercevoir un nœud qui sépare le circuit en deux branches.
Exemple n° 2: L1 et L2 forment une boucle sans passer par le générateur, on peut dire que L1 et L2 sont en dérivation. Il existe un nœud qui sépare le circuit en 2 branches.
