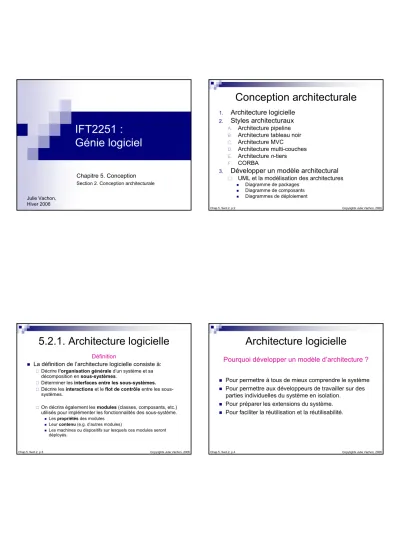

Julie Vachon, Hiver 2006
IFT2251 : Génie logiciel
Chapitre 5. Conception
Section 2. Conception architecturaleChap.5, Sect.2, p.2 Copyrights Julie Vachon, 2006
Conception architecturale
1.
Architecture logicielle
2.
Styles architecturaux
A.
Architecture pipeline
B.Architecture tableau noir
C.Architecture MVC
D.Architecture multi-couches
E.Architecture n-tiers
F.CORBA
3.
Développer un modèle architectural
UML et la modélisation des architectures
Diagramme de packages
Diagramme de composants
Diagrammes de déploiement
Chap.5, Sect.2, p.3 Copyrights Julie Vachon, 2006
5.2.1. Architecture logicielle
Définition
La définition de l’architecture logicielle consiste à:
Décrire l’organisation généraled’un système et sa décomposition en sous-systèmes.
Déterminer les interfaces entre les sous-systèmes.
Décrire lesinteractionset le flot de contrôleentre les sous- systèmes.
On décrira également les modules(classes, composants, etc.) utilisés pour implémenter les fonctionnalités des sous-système.
Lespropriétésdes modules
Leur contenu(e.g. d’autres modules)
Les machines ou dispositifs sur lesquels ces modules seront déployés.
Chap.5, Sect.2, p.4 Copyrights Julie Vachon, 2006
Architecture logicielle
Pourquoi développer un modèle d’architecture ?
Pour permettre à tous de mieux comprendre le système
Pour permettre aux développeurs de travailler sur des parties individuelles du système en isolation.
Pour préparer les extensions du système.
Pour faciliter la réutilisation et la réutilisabilité.
Chap.5, Sect.2, p.5 Copyrights Julie Vachon, 2006
Architecture logicielle
Choix d’une architecture
Dépend des besoins fonctionnels et non fonctionnels du logiciel
Influencé par certains « modèles connus » de décomposition en composants et mode d’interactions.
Choix favorisant la stabilité: l’ajout de nouveaux éléments sera facile et ne nécessitera en général que des ajustements mineurs à l’architecture.
Utilité des styles architecturaux (aussi appelés patrons d’architecture)
Modèle éprouvé et enrichis par l’expérience de plusieurs développeurs Mode d’interaction établi entre modules via une d’interface générique Fournit une plate-forme d’intégration pour connecter les différentes
sous-parties du logiciel à développer
Meilleure qualité du logiciel : compréhensibilité, maintenance, évolubilité, réutilisation, performance, documentation, etc.
Chap.5, Sect.2, p.6 Copyrights Julie Vachon, 2006
Architecture logicielle
Dimensions d’une architecture
Une architecture peut être vue sous plusieurs angles
Vue logique, organisation conceptuelle (classes, interfaces, paquetages, sous-parties, composants, etc.)
Vue de déploiement, organisation physique (allocation de processus aux unités de traitement, configuration réseau, etc.)
La décomposition proposée par la vue logique contribuera à définir la distribution de la vue de déploiement
7.2.2 Styles architecturaux
A. Architecture pipeline
Un flot de données, dans un format relativement simple, passe par une série de processus de traitement.
Sous-systèmes organisés en pipeline de filtres indépendants La sortie d’un filtre correspond à l’entrée d’un autre
Communication locale (voisins de gauche et de droite), un filtre peut souvent commencer à opérer avant même d’avoir lu tout le flux d’entrée
Utile pour les traitements en plusieurs étapes
Analyse facilitée : performance, synchronisation, goulot d’étranglement, etc.
Exécution concurrente de filtres possible, synchronisation des flux parfois nécessaire.
canal de communication
Filtre
synchro
Styles architecturaux
Architecture pipeline
Encodeur pour sortie de microphone
Filtrer
l’écho Filtrer
le bruit Retirer les fréquences non vocales
Égaliser les les intervalles dynamiques
Compresser Transmettre
Recevoir Décompresser
Encoder la sortie des haut-parleurs Encodeur de bruit ambiant
Autre ex: Compilation d’un programme : analyseur lexical, syntaxique, sémantique…
Chap.5, Sect.2, p.9 Copyrights Julie Vachon, 2006
Architecture pipeline
Avantages:
bon pour traitement en lot (batch),
architecture très flexible (les composants peuvent être enlevés, remplacés ou réordonnés; de nouveaux composants peuvent être ajoutés)
Inconvénient: mauvais pour le traitement interactif.
D’un point de vue conception:
Diviser pour régner: les filtres peuvent être conçus séparément.
Cohésion: les filtres présent un type de cohésion fonctionnelle.
Couplage: les filtres n’ont qu’une entrée et une sortie en général.
Abstraction: les filtres cachent généralement bien leurs détails internes.
Réutilisabilité: les filtres peuvent très souvent être réutilisés dans d’autres contextes.
Réutilisation: il est souvent possible d’utiliser des filtres déjà existants pour les insérer dans le pipeline.
Chap.5, Sect.2, p.10 Copyrights Julie Vachon, 2006
B. Le tableau noir (ou repositoire)
Tableau noir : médium de communication
Communication étendue à tous les partenaires
Un des sous-système est désigné comme le tableau noir
On ne peut recevoir et transmettre des informations que via le tableau
Tableau noir
Chap.5, Sect.2, p.11 Copyrights Julie Vachon, 2006
Styles architecturaux
Le tableau noir (ou repositoire)
Débugger Éditeur
syntaxique Compilateur
Repositoire Arbre
syntaxique
Table de symboles Analyseur
syntaxique
Analyseur sémantique
Optimiseur
Analyseur lexical Générateur
de code
Chap.5, Sect.2, p.12 Copyrights Julie Vachon, 2006
Styles architecturaux
Le tableau noir (ou repositoire)
Flot de contrôle dirigé par le repositoire (triggers) ou par les sous- systèmes (flots concurrents avec sync via des verrous sur les données)
Architecture utilisée par les systèmes centrés sur les données, applications de type SGBD (ex. système bancaire, système de facturation), environnement de programmation, etc.
Avantageux pour les applications impliquant des tâches complexes sur les données, nombreuses et changeant souvent. Une fois le repositoire bien défini, de nouveaux services peuvent facilement être ajoutés.
Inconvénient: le repositoire peut facilement constituer un goulot d’étranglement, tant du point de vue de sa performance que de sa modifiabilité (étant donné le fort couplage!)
Chap.5, Sect.2, p.13 Copyrights Julie Vachon, 2006
C. Architecture Modèle-Vue-Contrôleur (MVC)
Séparer la couche interface utilisateur des autres parties du système(car les interfaces utilisateurs sont beaucoup plus susceptibles de changer que la base de connaissances du système).
Composé de trois types de sous-systèmes:
Modèle: Constitue l’ensemble des données du domaine, des connaissances du système. Contient les classes dont les instances doivent être vues et manipulées.
Vue: Contient les objets utilisés pour présenter/afficher les données du modèle dans l’interface utilisateur.
Contrôleur: Contient les objets nécessaires pour gèrer et contrôler les interactions de l’utilisateur avec la vue et le modèle.
Fait appel au design pattern X??
Chap.5, Sect.2, p.14 Copyrights Julie Vachon, 2006
Architecture Modèle-Vue-Contrôleur (MVC)
View
Contrôleur
Modèle
créer et mettre à jour
modifier notifier changements
Reçoit les événements
des acteurs Vus par
les acteurs
Styles architecturaux
Architecture Modèle-Vue-Contrôleur (MVC)
Approprié pour les systèmes interactifs, particulièrement ceux impliquant plusieurs vues du même modèle de données. Peut être utilisé pour faciliter la maintenance de la cohérenceentre les données distribuées.
Désavantage: goulot d’étranglement possible.
D’un point de vue conception:
Diviser pour régner: les composants peuvent être conçus assez indépendamment.
Cohésion: Meilleure cohésion que si les couches vue et contrôle étaient englobées dans une même couche interface utilisateur.
Couplage: Le nombre de canaux de communication entre les 3 composants est minimal.
Réutilisabilité: La vue et le contrôle peuvent être conçus à partir de composants déjà existant, développés pour différents types d’interaction avec l’utilisateur.
Flexibilité: Il est facile de changer l’interface utilisateur (en changeant la vue et/ou le contrôle).
Testabilité: On peut tester l’application indépendamment de l’interface utilisateur.
D. Architecture multi-couches
Dans un système par couches (fermé), chaque couche communique uniquement avec la couche immédiatement sous elle.
Chaque couche offre un service (serveur) aux couches externes (client) Service créé indépendamment du logiciel ou spécifiquement
La conception doit préciser le protocole d’interaction entre couches Toutes les couches ont accès à toutes les autres ? (système ouvert ou fermé) Une couche n’a accès qu’aux couches adjacentes ?
Relation hiérarchique privilégiée
Met à profit la notion d’abstraction, les couches externes sont plus abstraites (haut niveau) que les couches internes
Souvent utilisé pour les systèmes implémentant des protocoles de communication (TCP/IP…)
Styles architecturaux
Chap.5, Sect.2, p.17 Copyrights Julie Vachon, 2006
Architecture multi-couches
1. Authentification 2. Gestion de clefs 3. Interface de fichiers 4.. Cryptographie Encrypter/décrypter un fichier
1. Entrée d’un mot de passe 2. Obtention d’une clef d’accès 3. Encryptage/décryptage du fichier 4. Fonctions d’encryptage/décryptage
Chaque couche a une interface bien définie utilisée par la couche juste au dessus (i.e. interne).
La couche supérieure (interne) voit la couche inférieur (externe) comme un ensemble de services.
Un système complexe peut être construit en superposant les couches de niveau d’abstraction croissant.
Il est important d’avoir une couche séparée pour l’IU.
Les couches juste au dessous de l’IU offrent les fonctions applicatives définies par les cas d’utilisation.
Les couches inférieures offrent les services généraux.
E.g. communication réseau, accès à la base de données.
Chap.5, Sect.2, p.18 Copyrights Julie Vachon, 2006
Architecture multi-couches - fermée
Reference Model of Open Systems Interconnection (OSI model) Application
Présentation Session
Transport
Réseau
Ligne de données Physique Identifier et authentifier
une connexion Transformation des données (encryption,etc.)
Interface matérielle du réseau Transmission des data frames sans erreurs Transmission des
routing packets
Transmission (point à point) fiable des données
Chap.5, Sect.2, p.19 Copyrights Julie Vachon, 2006
Architecture multi-couches - ouverte Swing user interface library
Styles architecturaux
Application
Swing AWT
X11
Chap.5, Sect.2, p.20 Copyrights Julie Vachon, 2006
Architecture multi-couches
Styles architecturaux
Interface utilisateur
Logique applicative
Accès au système
d’exploitation Accès à la base de données
Communication réseau
Application programs
Screen display facilities
User account management
File system
Kernel (handling processes
and swapping
Chap.5, Sect.2, p.21 Copyrights Julie Vachon, 2006
Architecture multi-couches
D’un point de vue conception:
Diviser pour régner: Les couches peuvent être conçues séparément.
Cohésion: Si elles sont bien conçues, les couches présenter une cohésion par couche.
Couplage: Des couches inférieures bien conçues ne devraient rien savoir à propos des couches supérieures et les seules connexions autorisées entre couches se font via les API.
Abstraction: On n’a pas à connaître les détails d’implémentation des couches inférieures.
Réutilisabilité: Les couches inférieures peuvent être conçues de façon à offrir des solutions génériques réutilisables.
Chap.5, Sect.2, p.22 Copyrights Julie Vachon, 2006
Architecture multi-couches
Réutilisation: On peut souvent réutiliser des couches développées par d’autres et qui proposent le service dont on a besoin.
Flexibilité: Il est facile d’ajouter de nouveaux services construits sur les services de plus bas niveau ou bien de remplacer une couche supérieure.
Anticipation du changement: En isolant les composants dans des couches distinctes, le système devient ainsi plus résistant à la désuétude.
Portabilité: Touts les services relatifs à la portabilité peuvent être isolés dans l’une des couches inférieures.
Testabilité: Les couches peuvent être testées indépendamment.
Conception défensive: Les API des couches constituent des endroits stratégiques pour insérer des assertions de vérification.
Styles architecturaux
E. Architecture n-parties (n-étages, n-tier)
Pour les logiciels distribués
Comparable à une architecture par couches… dont les couches seraient distribuées.
Par abus de langage, la notion de tier a pris le sens de couche distribuée
Architecture n-tiers
Client-serveur Trois tiers Quatre tiers
Styles architecturaux
Architectures n-parties
Architecture 2-tiers (client-serveur ou thick client)
Architecture 3-tiers(thin client)
Architecture 4-tiers
Client Données
Navigateur Web
Serveurs d’application (base de données Logique
applicative requête
de service requête
de service de B.D.
Logique applicative Présentation
Client Serveur
requête de service
Chap.5, Sect.2, p.25 Copyrights Julie Vachon, 2006
Architecture client-serveur
Exemple typique: un système d’informations utilisant une base de données centrale. (cas spécial de l’architecture du repositoire)
Clients: recoivent les données de l’utilisateur, initient les transactions, etc.
Serveur: Exécute les transaction, assure l’intégrité des données, Par abus de langage, la notion de tiera pris le sens de couche distribuée
Plusieurs clients peuvent faire affaire avec plusieurs serveurs différents (contrairement à l’architecture repositoire…)
Une généralisation de l’architecture client-serveur: l’architecture peer-to-peer.
Les sous-systèmes peuvent à la fois être client et serveur.
Conception plus difficile: flot de contrôle plus complexe dû à la possibilité de deadlocks…
Chap.5, Sect.2, p.26 Copyrights Julie Vachon, 2006
Architecture client-serveur
Client1
Client2
Client3
Serveur
<<communication>>
chercher adresse
<<communication>>
Échanger msg
<<communication>>
Échanger msg
<<communication>>
Échanger msg
<<communication>>
chercher adresse
netscape:WebBrowser iexplo:WebBrowser
lynx:WebBrowser
diro:WebServer
www.cmu.edu:WebServer
Chap.5, Sect.2, p.27 Copyrights Julie Vachon, 2006
Styles architecturaux
Architecture 3-tiers
Organisation en trois couches:
Couche Interface: Composé d’objets interfaces (boundary objects) pour interagir avec l’utilisateur (fenêtres, formulaires, pages web, etc.)
Couche Logique applicative: Comporte tous les objets de contrôles et d’entités nécessaire pour faire les traitements, la vérification des règles et les notifications requises par l’application.
Couche de Stockage: Réalise le stockage, la récupération et la recherche des objets persistants.
Avantage p/r à l’architecture client-serveur:
Permet le développement et la modification de différentes interfaces utilisateurs pour la même logique applicative.
Chap.5, Sect.2, p.28 Copyrights Julie Vachon, 2006
Architectures typiques
Architecture 3-parties
Base de données corporative
Dépôt de données Marché de
données Client X
Client Windows
Serveur de B.D. Unix
Serveur de B.D. Unix Réseau
Serveur Windows NT
Logique d’affaires
Chap.5, Sect.2, p.29 Copyrights Julie Vachon, 2006
Architecture 3-tiers
Interface gestionnaire
Base de données clients
Gestion des dossiers
Remarque
•À noter que la tendance veut que la partie cliente soit de plus en plus mincei.e. le client ne fait qu’afficher un contenu html…
• La logique applicative est alors responsable de créer les pages web à afficher par le client.
•Or il serait bon de bien dissocier logique applicative et présentationdes données…
Chap.5, Sect.2, p.30 Copyrights Julie Vachon, 2006
Architecture 4-tiers
Architecture 3-tiers dont la couche interface a été décomposée en :
Couche Présentation Client: Module logé sur les
machines des utilisateurs. (Affichage)
Couche Présentation Serveur: Module logé sur un
ou plusieurs serveurs. (Création du contenu à afficher)
Avantage p/r à l’architecture trois tiers:
Permet de supporter un grand nombre de formats de présentation différents (propres à chaque client), tout en réutilisant certains des objets de présentation entre les clients. Réduction des redondances…
Styles architecturaux
Architecture 4-tiers
Interface ATM
Gestion opérations bancaires
Présentation Serveur
Interface Web
Interface employé de la banque
Accès base de données comptes clients Java Server Pages
-Page client -Page serveur
Serveur
Clients Serveur de base
de données
<<build>>
<<submit>>
<<submit>>
<<build>>
<<build>>
<<submit>>
Styles architecturaux
Architecture N-tiers
D’un point de vue conception: Diviser pour régner: De façon évidente, les parties client et serveur peuvent être développées séparément.
Cohésion: Le serveur peut offrir des services cohésifs au client.
Couplage: On retrouve généralement un seul canal de communication entre le client et le serveur, utilisé pour échanger des messages simples.
Réutilisation: il est possible de trouver un framework (librairie de composants, interfaces, etc.) adéquat à partir duquel on peut construire de bons systèmes distribués.
Toutefois, les systèmes client-serveur dépendent très souvent de nombreuses considérations liées intimement à l’application.
Flexibilité: Il est assez facile d’ajouter de nouveaux clients et serveurs.
Portabilité: On peut développer de nouveaux clients pour de nouvelles plateformes sans devoir porter le serveur.
Testabilité: On peut tester le client et le serveur indépendamment.
Conception défensive: On peut introduire des opérations de vérification dans le code traitant les messages reçus de part et d’autre.
Chap.5, Sect.2, p.33 Copyrights Julie Vachon, 2006
Styles architecturaux
F. Cadre d’application pour composants (CORBA)
Plate-forme d’intégration de composants hétérogènes
Cadre d’application pour la réalisation de logiciels distribués
ORB (Object Request Broker)
Bus qui permet à des clients et à des serveurs de se connecter Les ORB sur différents réseaux peuvent communiquer ensemble
IDL (Interface Description Language)
Client Implémentation
de l’objet (serveur)
IDL stub IDL squeleton
ORB Interfaces de
domaines
requête Services CORBA (naming, persistence concurrency control, etc).
Corba facilities
Chap.5, Sect.2, p.34 Copyrights Julie Vachon, 2006
architectural
Commencer par faire une esquisse de l’architecture
En se basant sur les principaux requis des cas d’utilisation;
décomposition en sous-systèmes
Déterminer les principaux composants requis;
Sélectionner un style architectural
Raffiner l’architecture
Identifier les principales interactions entre les composants et les interfaces requises
Décider comment chaque donnée et chaque fonctionnalité sera distribuée parmi les différents composants.
Déterminer si on peut réutiliser un framework existant (réutilisation) ou si on peut en construire un (réutilisabilité).
Considérer chacun des cas d’utilisation et ajuster l’architecture pour qu’il soit réalisable.
Détailler l’architecture et la faire évoluer.
Chap.5, Sect.2, p.35 Copyrights Julie Vachon, 2006
Développer un modèle architectural
Décrire l’architecture avec UML
Tous les diagrammes UML peuvent être utiles pour décrire les différents aspects du modèle architectural.
Trois des diagrammes UML sont particulièrement utile our décrire une architecture logicielle:
Diagramme de packages
Diagramme de composants
Diagramme de déploiement
Chap.5, Sect.2, p.36 Copyrights Julie Vachon, 2006
Développer un modèle architectural
Diagramme de packages
Package:Collection d’éléments de modélisation UML (e.g. classes, use cases, etc.) groupés ensemble car liés logiquement.
Il faut essayer de maximiser la cohésion au sein de package (éléments liés) et minimiser le couplage entre ceux-ci.
Dépendance: Un package est dépendant d’un autre s’il l’utilise…
SimpleChat Client
Common
OCSF Client
Server
<<import>>
Chap.5, Sect.2, p.37 Copyrights Julie Vachon, 2006
Diagramme de composants
Offre une vue de haut niveau de l’architecture du système.
Utilisé pour décrire le système d’un point de vue implémentation.
Permet de décrire les composants d’un système et les interactions entre ceux-ci.
Illustre comment grouper concrètement et physiquement les éléments (objets, interfaces, etc.) du système au sein de modules qu’on appelle composants.
Chap.5, Sect.2, p.38 Copyrights Julie Vachon, 2006
Qu’est-ce qu’un composant?
Unité autonomefaisant partie d’un système ou d’un sous-système qui encapsule un comportement (i.e. implémentation) et qui offre une ou plusieurs interfaces publiques.
Partie constituante d’un système qui peut être remplacée ou/et réutilisée.
Élément d’implémentation (un sous-système, un fichier exécutable, une classe d’implémentation (i.e. non abstraite), etc.) muni d’interface(s).
Chaque composant est le représentant d’une ou plusieurs classes qui implémentent un service à l’intérieur du système.
Granularité? Un composant peut représenter quelque chose d’aussi fin qu’un objet, comme il peut représenter un sous-système complexe.
Différence entre composant et instance de composant.
Composant: Vue haut niveau d’un élément logiciel qui compose le système.
(~classe)
Instance de composant: Le composant effectivement utilisé. (~objet)
Exemples de composants:
Binaire exécutable (<<executable>>), librairie dynamique/statique (<<librairy>>), un fichier à interpréter (<<file>>), etc.
Composant
Développer un modèle architectural
Composant et le principe de séparation des préoccupation
La séparation des préoccupation est le principe qui assure l’intégrité fonctionnelle d’un composant.
Chaque composant réalise une, et seulement une fonction au sein du système, mais peut néanmoins exposer plusieurs méthodes. Typiquement, chaque composant est défini par une interface qui constitue son seul moyen d’interagir avec les autres composants.
L’utilisation d’une interface pour communiquer avec les autres composants du système facilite la maintenance puisqu’on peut alors en changer l’implémentation sans affecter les autres composants (induit un couplage plus faibledu composant avec le reste du système).
Les classes d’un composant devrait être être vues comme un patron cohésifqui implément la fonctionnalité du composant.
Développer un modèle architectural
Composants et interfaces - Notation
Commande
EntréeCmdes
PaiementComptes Personne
composant
interface requise interfaces offertes
Commande
<<provided interfaces>>
EntréeCmdes PaiementComptes
<<required interface>>
Person
Chap.5, Sect.2, p.41 Copyrights Julie Vachon, 2006
Composants et relations – notation
Une flèche de dépendance permet de mettre en relation des composant via les interfaces requises et celles fournies.
Système de commande
AccèsProduit
RechercheClient
Système d’inventaire
Repositoire Clients
RechercheClient
AccèsProduit
(3) dépendance
(1) composant
(2) interface
Chap.5, Sect.2, p.42 Copyrights Julie Vachon, 2006
Composants et relations – notation
Planificateur
réservations
GUI
Gestionnaire d’horaires
réservations
mise à jour
mise à jour
Réunions_BD accèsBD
accèsBD
Chap.5, Sect.2, p.43 Copyrights Julie Vachon, 2006
Développer un modèle architectural
Composants – Vue de la structure interne
Il est parfois utile de pouvoir montrer la structure interne d’un composant.
:Commande
Personne
:Produit
:Client
ItemCommandable
Magasin
EntréeCmdes
<<delegate>>
Compte
Compte EntréeCmdes
<<delegate>>
port
Assembly connector
Entête LigneCmde
*
Chap.5, Sect.2, p.44 Copyrights Julie Vachon, 2006
Développer un modèle architectural
Diagramme de composants décrivant une architecture MVC
Chap.5, Sect.2, p.45 Copyrights Julie Vachon, 2006
La Bouquinerie
Architecture 3-tiers (client plus lourd que dans la version 4-tiers)
Architecture 4-tiers (version web, basée sur la technologie JSP)
Remarque: Les interfaces n’apparaissent pas toutes sur les diagrammes.
Chap.5, Sect.2, p.46 Copyrights Julie Vachon, 2006
Construction d’un diagramme de composants
Suivre l’approche présentée à la p.34 tout en respectant les principes de conception, tel que vu jusqu’ici (cf. chap. 5.3 pour les détails):
Diviser pour régner
Cohésion forte
Faible couplage
Abstraction
Réutilisabilité
Réutilisation
Etc.
Développer un modèle architectural
Diagramme de déploiement
GPS satellite
M1:MachineX
M2:MachineX
C1:Client C2:Client
S:Serveur Communication
sans fil
TCP/IP noeuds
lien
Machine de Joe:PC
Développer un modèle architectural
Diagramme de déploiement – exemple 1
:Planificateur
GUI
mise à jour
Admin:MachineHote :Gestionnaire
Horaires
:Réunions_BD réservations
Accès_bd internet
Chap.5, Sect.2, p.49 Copyrights Julie Vachon, 2006
Développer un modèle architectural
Diagramme de déploiement – exemple 2
Chap.5, Sect.2, p.50 Copyrights Julie Vachon, 2006
Parmi les objectifs d’apprentissage
Expliquer les objectifs visés par la conception architecturale.
Décrire le fonctionnement et les caractéristiques de chacun des styles architecturaux.
Justifier le choix d’une architecture pour la réalisation d’un logiciel, en tenant compte de ses exigences fonctionnelles et non fonctionnelles.
