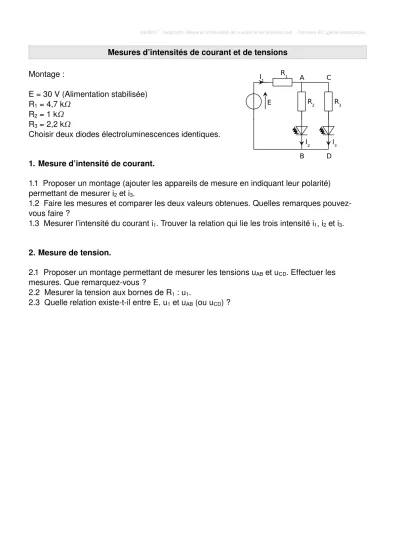

Mesures d’intensités de courant et de tensions
Montage :
E = 30 V (Alimentation stabilisée) R1 = 4,7 k
R2 = 1 k
R3 = 2,2 k
Choisir deux diodes électroluminescences identiques.
1. Mesure d’intensité de courant.
1.1 Proposer un montage (ajouter les appareils de mesure en indiquant leur polarité) permettant de mesurer i2 et i3.
1.2 Faire les mesures et comparer les deux valeurs obtenues. Quelles remarques pouvez
vous faire ?
1.3 Mesurer l’intensité du courant i1. Trouver la relation qui lie les trois intensité i1, i2 et i3.
2. Mesure de tension.
2.1 Proposer un montage permettant de mesurer les tensions uAB et uCD. Effectuer les mesures. Que remarquezvous ?
2.2 Mesurer la tension aux bornes de R1 : u1.
2.3 Quelle relation existetil entre E, u1 et uAB (ou uCD) ?
E R1
R2 R3 I1
I2 I3
A C
B D
