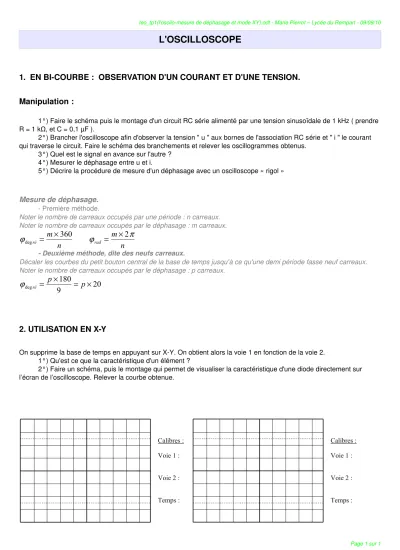

L'OSCILLOSCOPE
1. EN BICOURBE : OBSERVATION D'UN COURANT ET D'UNE TENSION.
Manipulation :
1°) Faire le schéma puis le montage d'un circuit RC série alimenté par une tension sinusoïdale de 1 kHz ( prendre R = 1 k , et C = 0,1 µF ).Ω
2°) Brancher l'oscilloscope afin d'observer la tension " u " aux bornes de l'association RC série et " i " le courant qui traverse le circuit. Faire le schéma des branchements et relever les oscillogrammes obtenus.
3°) Quel est le signal en avance sur l'autre ? 4°) Mesurer le déphasage entre u et i.
5°) Décrire la procédure de mesure d'un déphasage avec un oscilloscope « rigol »
Mesure de déphasage.
Première méthode.
Noter le nombre de carreaux occupés par une période : n carreaux.
Noter le nombre de carreaux occupés par le déphasage : m carreaux.
ϕ
degrém
= × n 360
ϕ π
rad
m
= × n 2
Deuxième méthode, dite des neufs carreaux.
Décaler les courbes du petit bouton central de la base de temps jusqu'à ce qu'une demi période fasse neuf carreaux.
Noter le nombre de carreaux occupés par le déphasage : p carreaux.
ϕ
degrép
= × 180 = × p
9 20
2. UTILISATION EN XY
On supprime la base de temps en appuyant sur XY. On obtient alors la voie 1 en fonction de la voie 2.
1°) Qu'est ce que la caractéristique d'un élément ?
2°) Faire un schéma, puis le montage qui permet de visualiser la caractéristique d'une diode directement sur l’écran de l’oscilloscope. Relever la courbe obtenue.
Page 1 sur 1
Calibres : Voie 1 :
Voie 2 :
Temps :
Calibres : Voie 1 :
Voie 2 :
Temps :
