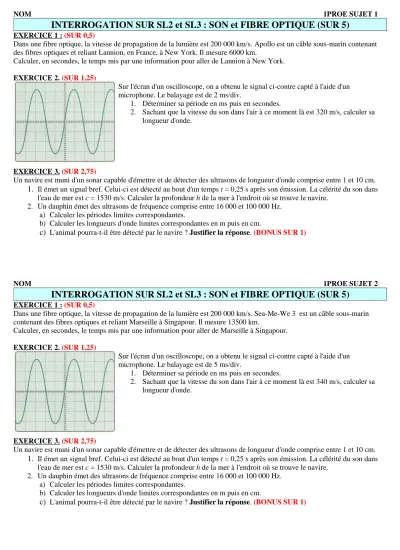

NOM 1PROE SUJET 1
INTERROGATION SUR SL2 et SL3 : SON et FIBRE OPTIQUE (SUR 5)
EXERCICE 1 : (SUR 0,5)
Dans une fibre optique, la vitesse de propagation de la lumière est 200 000 km/s. Apollo est un câble sous-marin contenant des fibres optiques et reliant Lannion, en France, à New York. Il mesure 6000 km.
Calculer, en secondes, le temps mis par une information pour aller de Lannion à New York.
EXERCICE 2. (SUR 1,25)
Sur l'écran d'un oscilloscope, on a obtenu le signal ci-contre capté à l'aide d'un microphone. Le balayage est de 2 ms/div.
1. Déterminer sa période en ms puis en secondes.
2. Sachant que la vitesse du son dans l'air à ce moment là est 320 m/s, calculer sa longueur d'onde.
EXERCICE 3. (SUR 2,75)
Un navire est muni d'un sonar capable d'émettre et de détecter des ultrasons de longueur d'onde comprise entre 1 et 10 cm.
1. Il émet un signal bref. Celui-ci est détecté au bout d'un temps t = 0,25 s après son émission. La célérité du son dans l'eau de mer est c = 1530 m/s. Calculer la profondeur h de la mer à l'endroit où se trouve le navire.
2. Un dauphin émet des ultrasons de fréquence comprise entre 16 000 et 100 000 Hz.
a) Calculer les périodes limites correspondantes.
b) Calculer les longueurs d'onde limites correspondantes en m puis en cm.
c) L'animal pourra-t-il être détecté par le navire ? Justifier la réponse. (BONUS SUR 1)
NOM 1PROE SUJET 2
INTERROGATION SUR SL2 et SL3 : SON et FIBRE OPTIQUE (SUR 5)
EXERCICE 1 : (SUR 0,5)
Dans une fibre optique, la vitesse de propagation de la lumière est 200 000 km/s. Sea-Me-We 3 est un câble sous-marin contenant des fibres optiques et reliant Marseille à Singapour. Il mesure 13500 km.
Calculer, en secondes, le temps mis par une information pour aller de Marseille à Singapour.
EXERCICE 2. (SUR 1,25)
Sur l'écran d'un oscilloscope, on a obtenu le signal ci-contre capté à l'aide d'un microphone. Le balayage est de 5 ms/div.
1. Déterminer sa période en ms puis en secondes.
2. Sachant que la vitesse du son dans l'air à ce moment là est 340 m/s, calculer sa longueur d'onde.
EXERCICE 3. (SUR 2,75)
Un navire est muni d'un sonar capable d'émettre et de détecter des ultrasons de longueur d'onde comprise entre 1 et 10 cm.
1. Il émet un signal bref. Celui-ci est détecté au bout d'un temps t = 0,25 s après son émission. La célérité du son dans l'eau de mer est c = 1530 m/s. Calculer la profondeur h de la mer à l'endroit où se trouve le navire.
2. Un dauphin émet des ultrasons de fréquence comprise entre 16 000 et 100 000 Hz.
a) Calculer les périodes limites correspondantes.
b) Calculer les longueurs d'onde limites correspondantes en m puis en cm.
c) L'animal pourra-t-il être détecté par le navire ? Justifier la réponse. (BONUS SUR 1)
