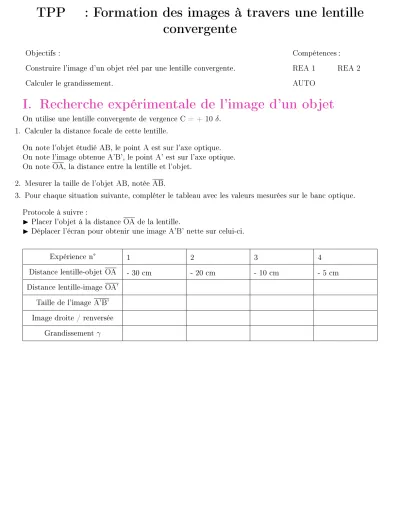

TPP : Formation des images à travers une lentille convergente
Objectifs : Compétences :
Construire l'image d'un objet réel par une lentille convergente. REA 1 REA 2
Calculer le grandissement. AUTO
I. Recherche expérimentale de l'image d'un objet
On utilise une lentille convergente de vergence C = + 10δ. 1. Calculer la distance focale de cette lentille.
On note l'objet étudié AB, le point A est sur l'axe optique.
On note l'image obtenue A'B', le point A' est sur l'axe optique.
On note OA, la distance entre la lentille et l'objet.
2. Mesurer la taille de l'objet AB, notée AB.
3. Pour chaque situation suivante, compléter le tableau avec les valeurs mesurées sur le banc optique.
Protocole à suivre :
I Placer l'objet à la distance OA de la lentille.
I Déplacer l'écran pour obtenir une image A'B' nette sur celui-ci.
Expérience n° 1 2 3 4
Distance lentille-objet OA - 30 cm - 20 cm - 10 cm - 5 cm
Distance lentille-image OA' Taille de l'image A'B' Image droite / renversée
Grandissement γ
II. Construction géométrique de l'image
I Placer l'objet AB sur l'axe optique en respectant l'échelle 1/2 en ordonnée et 1/5 en abscisse.
I Construire l'image de AB par la lentille en utilisant les 3 rayons particuliers connus.
Modèle de l'expérience n°1 :
OA' A'B'
Mesure sur le schéma à l'échelle Mesure sur le schéma à taille réelle
Mesure sur le banc optique
4. D'où peuvent venir les écarts de mesure entre le schéma et le banc optique ? Modèle de l'expérience n°2 :
Modèle de l'expérience n°3 :
Modèle de l'expérience n°4 :
