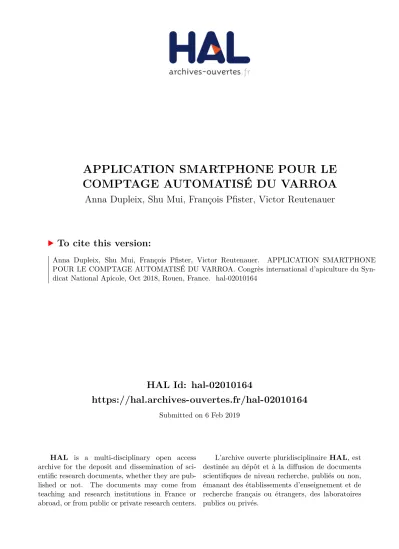

HAL Id: hal-02010164

https://hal.archives-ouvertes.fr/hal-02010164

Submitted on 6 Feb 2019

HAL is a multi-disciplinary open access

archive for the deposit and dissemination of sci-entific research documents, whether they are pub-lished or not. The documents may come from teaching and research institutions in France or abroad, or from public or private research centers.

L’archive ouverte pluridisciplinaire HAL, est destinée au dépôt et à la diffusion de documents scientifiques de niveau recherche, publiés ou non, émanant des établissements d’enseignement et de recherche français ou étrangers, des laboratoires publics ou privés.

APPLICATION SMARTPHONE POUR LE COMPTAGE AUTOMATISÉ DU VARROA

Anna Dupleix, Shu Mui, François Pfister, Victor Reutenauer

To cite this version:

RÉSULTATS : Les résultats présentés sont issus d’apprentissages et de tests effectués sur des sets d’images prises au

scanner manuel IRIScan ® de résolution 1200 dpi (un film polycristal est apposé sur le lange avant la prise d’image) bien que la phase opérationnelle utilise un smartphone.

On évalue la performance du comptage en évaluant les 2 types d’erreur possibles par rapport à la valeur de référence prise sur le comptage manuel : les oublis de varroas et le objets détectés pris pour des varroas mais qui n’en sont pas (qui sont des déchets par exemple).

MOTS CLÉS : Apiculture de précision, Apis Mellifera, Varroa destructor, Analyse

d’images, Intelligence artificielle, réseaux de neurones, Outil d’aide à la décision

RÉSUMÉ :

L’objectif de l’application smartphone pour le comptage automatisé du

varroa est de proposer un outil facile

d’utilisation et rapide qui permette à

l’utilisateur (apiculteur, chercheur, acteur des produits de traitement...) d’estimer le

nombre de varroas présents sur un lange graissé à partir

d’une simple photo prise

par smartphone de ce lange. Cet outil « clé en main » constitue un outil

d’aide à la

décision pour suivre la dynamique

d’évolution de la population de varroa au cours

du temps afin de déterminer des modalités de traitements adaptées.

1_{Laboratoire de Mécanique et Génie Civil, UMR 5508 UM/CNRS, Montpellier} 2Connecthive – 30100 Alès, 3Fotonower – 75012 Paris

APPLICATION SMARTPHONE POUR LE COMPTAGE

AUTOMATISÉ DU VARROA

DESCRIPTION : Du comptage manuel au comptage automatisé grâce à l’intelligence articielle

Fig.2 (a) Zoom de photo de lange graissé placé 3 jours sous une ruche (b)

Entrées Neurones Sortie Extraction des données Algorithme

Fig.1. Comptage manuel au rucher Fig.3. Comptage par prise de photo smartphone

au rucher

Fig.4. Nombre de varroas détectés sur le lange (1.a)

(1.b)

• Sur la Fig.5, le rappel quantifie la proportion de varroas détectés par les algorithmes en référence à ceux comptés manuellement.

• Sur la Fig.5, la précision quantifie la proportion d’objets détectés par les algorithmes qui sont effectivement des varroas (et non d’autres déchets).

• On fait varier l’indice de confiance (ic) du modèle (qui est basé sur le nombre de critères de reconnaissance du varroa : couleur, forme, etc.) pour obtenir un compromis entre :

- un rappel faible mais une précision élevée (ex: ic = 0.938) : on détecte moins de varroas mais les objets détectés sont réellement des varroas et non d’autres déchets

- un rappel fort mais une précision plus faible (ex: ic = 0.646) : on détecte plus de varroas mais certains n’en sont pas.

Fig.5. Premiers résultats de performance du système

(les étiquettes de données sont l’indice de confiance du modèle)

1,000 0,938 0,931 0,927 _0,915 0,852 0,842 0,818 0,815 0,833 0,824 0,800 0,779 0,764 0,709 0,678 0,646 _0,618 0,607 50% 55% 60% 65% 70% 75% 80% 85% 90% 95% 100% 0% 20% 40% 60% 80% 100% Pr écis ion en % (p roport ion de v arr oas dé tect é qui e n so n t réellemen t)

Rappel en % (proportion de varroas détectés)
