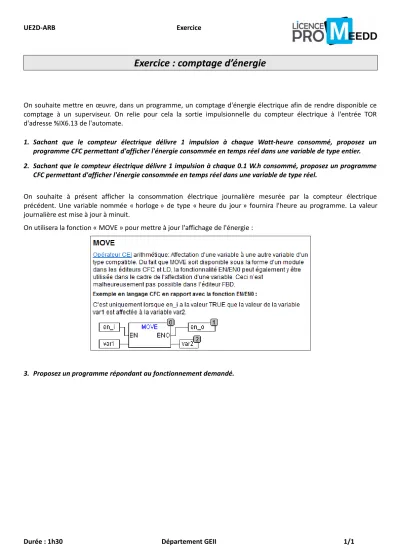

UE2D-ARB Exercice
Exercice : comptage d’énergie
On souhaite mettre en œuvre, dans un programme, un comptage d'énergie électrique afin de rendre disponible ce comptage à un superviseur. On relie pour cela la sortie impulsionnelle du compteur électrique à l'entrée TOR d'adresse %IX6.13 de l'automate.
1. Sachant que le compteur électrique délivre 1 impulsion à chaque Watt-heure consommé, proposez un programme CFC permettant d'afficher l'énergie consommée en temps réel dans une variable de type entier.
2. Sachant que le compteur électrique délivre 1 impulsion à chaque 0.1 W.h consommé, proposez un programme CFC permettant d'afficher l'énergie consommée en temps réel dans une variable de type réel.
On souhaite à présent afficher la consommation électrique journalière mesurée par la compteur électrique précédent. Une variable nommée « horloge » de type « heure du jour » fournira l'heure au programme. La valeur journalière est mise à jour à minuit.
On utilisera la fonction « MOVE » pour mettre à jour l'affichage de l'énergie :
3. Proposez un programme répondant au fonctionnement demandé.
Durée : 1h30 Département GEII 1/1
