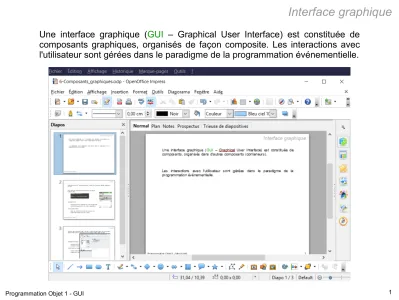

Une interface graphique (GUI – Graphical User Interface) est constituée de composants graphiques, organisés de façon composite. Les interactions avec l'utilisateur sont gérées dans le paradigme de la programmation événementielle.
Interface graphique
Historiquement, AWT (Abstract Window Toolkit) est la première librairie graphique de Java.
AWT utilise les composants offerts par l'OS sur lequel tourne la JVM.
Avantages d'AWT :
- performance liée à l'utilisation des composants natifs - uniformité d'apparence avec d'autres applications Inconvénients d'AWT :
- limité aux composants communs à tous les OS - l'apparence change d'un OS à l'autre
En pratique, les composants AWT ne sont plus utilisés.
AWT
Swing et une extension d'AWT qui fait le moins possible appel aux composants natifs et utilise juste les opérations de base
(tracer un trait, écrire du texte, …)
Les classes Swing commencent par un J : Frame en AWT devient JFrame en Swing.
Avantages de Swing :
- beaucoup plus riche qu'AWT en terme de composants - uniformité d'apparence d'un OS à l'autre
Inconvénients de Swing :
- l'apparence n'est pas uniforme avec les autres applications - un peu moins performant qu'AWT
Swing
Composants Swing
Classes Swing
Les composants AWT sont regroupés dans le paquetage java.awt
Les composants Swing sont regroupés dans le paquetage javax.swing
Component
JMenuItem
JCheckBox JRadioButton Container
JTextComponent
JTextField JTextArea JEditorPane
JTextPane
JRadioButtonMenuItem
JPasswordField JComponent
AbstractButton
JButton JToggleButton
JCheckBoxMenuItem JMenu
JPanel ...
Premier exemple
La fenêtre principale des applications Swing est une instance de JFrame dans laquelle on ajoute divers conteneurs et composants de façon arborescente.
Remarque : par défaut, une JFrame n'est pas visible.
public class Exemple extends Jframe{
public Exemple(){
super("Le premier exemple");
this.setDefaultCloseOperation(WindowConstants.DISPOSE_ON_CLOSE);
JPanel jp = new JPanel(new FlowLayout(FlowLayout.LEFT));
jp.setBackground(Color.lightGray);
jp.add(new JLabel("TextField"));
JTextField tf = new JTextField(15);
jp.add(tf);
...
this.addadd(jp,gbc);
this.pack();
this.setVisible(true) ; }
}
JFrame
Une JFrame contient différents panneaux :
- le GlassPane capture les événements souris - le ContentPane contient les composants
- le LayeredPane gère des couches pour l'organisation des composants - le RootPane contient tous les autres panneaux
Swing offre aussi des fenêtres spécialisées :
- JDialog pour les interactions (question, saisie, …)
- JInternalFrame pour les fenêtres qui s'affichent à l'intérieur d'une Jframe
- JApplet pour les applications Web coté client
Les JInternalFrame doivent être ajoutées sur un JDesktopPane (sous-classe de JLayeredPane ) qui permet de gérer la profondeur de chaque composant.
JInternalFrame
public SwingFrame(){
super("Test JFrame");
JInternalFrame jif1 = new JInternalFrame("Dessous",true);
jif1.setVisible(true);
jif1.setBounds(50,50,150,150);
JInternalFrame jif2 = new JInternalFrame("Dessus",true);
jif2.setVisible(true);
jif2.setBounds(70,70,150,150);
JDesktopPane jdp = new JdesktopPane();
jdp.setBackground(new Color(150,80,80));
jdp.add(jif1);
jdp.add(jif2);
jdp.setLayer(jif1,JLayeredPane.DEFAULT_LAYER-10);
this.getContentPane().add(jdp);
this.setDefaultCloseOperation(JFrame.DISPOSE_ON_CLOSE);
this.setSize(500,300);
this.setVisible(true);
JMenu
public JMenuTest() { super ("MenuTest");
JMenuBar jmb = new JMenuBar();
JMenuItem item;
JMenu edit = new JMenu ("Languages");
edit.add (item = new JMenuItem ("C++"));
Icon tigerIcon = new ImageIcon("java.gif");
item = new JMenuItem ("Java",tigerIcon);
item.setHorizontalTextPosition (JMenuItem.RIGHT);
edit.addSeparator();
edit.add (item);
jmb.add (edit);
JMenu choice = new JMenu ("Choices");
JCheckBoxMenuItem check =
new JCheckBoxMenuItem ("Toggle");
choice.add (check);
ButtonGroup rbg = new ButtonGroup();
JRadioButtonMenuItem rad =
new JRadioButtonMenuItem ("Choice 1");
choice.add (rad);
rbg.add (rad);
rad = new JRadioButtonMenuItem ("Choice 2");
choice.add (rad);
rbg.add (rad);
jmb.add (choice);
setJMenuBar (jmb);
this.setSize(400,200);
ButtonGroup n'est pas
un composant graphique
mais sert à garantir un
choix exclusif entre
boutons.
JToolbar
public JToolBarTest() { super ("ToolBarTest");
JToolBar jtb = new JToolBar();
jtb.setFloatable(true);
jtb.setRollover(true);
jtb.add(new JButton("New"));
jtb.add(new JButton("Open"));
jtb.addSeparator();
Icon tigerIcon = new ImageIcon("java.gif");
jtb.add(new JButton("Java",tigerIcon));
jtb.add(new JRadioButtonMenuItem ("ON/OFF"));
this.getContentPane().add(jtb, BorderLayout.PAGE_START);
this.setSize(400,200);
this.setVisible(true);
}
Une barre d'outil peut être positionnée n'importe où dans la fenêtre, elle peut
être déplaçable ou pas, réactive ou pas, etc.
JTabbedPane
public JTabbedPaneTest() { super("JTabbedPaneTest");
String tabs[] = {"C++", "Java", "Eiffel", "SmallTalk"};
JTabbedPane tabbedPane = new JTabbedPane();
this.setLayout(new BorderLayout());
for (int i=0;i<tabs.length;i++){
JPanel p = new JPanel();
p.add(new JLabel("Panel "+(i+1)));
tabbedPane.addTab (tabs[i], null, p);
}
tabbedPane.setSelectedIndex(0);
tabbedPane.setMnemonicAt(2,KeyEvent.VK_E);
tabbedPane.setIconAt(1,new ImageIcon("java.gif"));
this.getContentPane().add(tabbedPane, BorderLayout.CENTER);
this.setSize(200,400);
this.setVisible(true);
}
public JScrollPaneTest() { super("JScrollPaneTest");
JLabel comp = new Jlabel(new ImageIcon("Madagascar.JPG"));
JScrollPane scrollPane = new JScrollPane(comp);
this.add (scrollPane);
this.setSize(200,400);
this.setVisible(true);
}
JScrollPane
JSplitPane
public JSplitPaneTest() { super("JSplitPaneTest");
JLabel mad = new JLabel(new ImageIcon("Madagascar.JPG"));
JScrollPane scrollPane = new JScrollPane(mad);
JLabel one = new JLabel("Panel ONE");
JLabel two = new JLabel("Panel TWO");
JSplitPane right = new JSplitPane(JSplitPane.VERTICAL_SPLIT,one,two);
right.setDividerSize(20);
right.setDividerLocation(0.1);
JSplitPane left = new JsplitPane(JSplitPane.HORIZONTAL_SPLIT,new
JScrollPane(mad),right);
left.setOneTouchExpandable(true);
this.add(left);
this.setSize(200,400);
Composants texte de Swing :
- JTextField : permet d'afficher une ligne de texte, éditable ou non
- JPasswordField : sous classe de JTextField qui n'affiche que des étoiles - JFormattedTextField : sous-classe de JTextField ajoutant des fonctionnalités de formatage
- JTextArea : zone de texte multi-lignes - JEditorPane : pour éditer du texte
- JTextPane : sous-classe de JEditorPane ajoutant des fonctionnalités de formatage
Composants texte
public class LoginComponent extends JDialog{
private int gap = 10;
public LoginComponent(JFrame f){
super(f,"Saisie de login et mot de passe",true);
this.setDefaultCloseOperation(JDialog.DO_NOTHING_ON_CLOSE);
Box b = new Box(BoxLayout.Y_AXIS);
b.add(Box.createRigidArea(new Dimension(this.gap,this.gap)));
JTextField login = new JTextField(20);
login.setPreferredSize(new Dimension(200,22));
b.add(login);
b.add(Box.createRigidArea(new Dimension(this.gap,this.gap)));
JPasswordField pass = new JPasswordField(20);
b.add(pass);
b.add(Box.createRigidArea(new Dimension(this.gap,this.gap)));
JButton jb = new JButton("OK");
jb.setAlignmentX(Component.CENTER_ALIGNMENT);
b.add(jb);
b.add(Box.createRigidArea(new Dimension(this.gap,this.gap)));
Box bis = new Box(BoxLayout.X_AXIS);
bis.add(Box.createRigidArea(new Dimension(this.gap,this.gap)));
bis.add(b);
bis.add(Box.createRigidArea(new Dimension(this.gap,this.gap)));
this.add(bis);
this.pack();
this.setLocationRelativeTo(f);
this.setVisible(true);
JDialog (1/2)
JDialog (2/2)
public class TextTest extends JFrame{
public TextTest() { super("Texte test");
this.getContentPane().setBackground(new Color(150,80,80));
this.setSize(400,300);
this.setVisible(true);
new LoginComponent(this);
}
public static void main(String[] args){
new TextTest();
} }
Pour les interactions simples (message, choix OUI/NON, saisie d'une seule valeur, …) le composant JOptionPane est idéal :
JOptionPane.showConfirmDialog(frame,"Cap ou pas cap ?","D\u00e9fi",JOptionPane.YES_NO_OPTION)
JFileChooser et JColorChooser
public class Chooser extends JFrame { public Chooser() {
super ("Chooser");
this.setSize(600,600);
this.setVisible(true);
JFileChooser chooser = new JFileChooser();
chooser.setFileFilter(new
javax.swing.filechooser.FileNameExtensionFilter("jpg", "jpeg"));
if(chooser.showOpenDialog(this) == JFileChooser.APPROVE_OPTION) { ... chooser.getSelectedFile().getName();
}
Les composants JFileChooser et
JColorChooser permettent à l'utilisateur de
sélectionner un fichier ou une couleur.
Décorations
Il est possible d'ajouter une info-bulle
sur chaque composant :
JButton jb = new JButton("Ouvrir") ; jb.setToolTipText("Ouvrir un fichier");Chaque composant a sa propre police, ses propres couleurs, ses propres bordures, qui peuvent être de différents types. Chaque type de bordure est paramétrable, peut comporter un titre ou pas, ...
Jpanel jp = new Jpanel() ;
Border b = BorderFactory.createLoweredBevelBorder()
jp.setBorder(BorderFactory.createTitledBorder(b,"title");
Apparence générale
Il est possible de choisir l'apparence générale de l'interface (Look and Feel) et même de la changer en cours d'exécution.
L'OS sur lequel s'exécute la JVM conditionne les apparences disponibles et on peut choisir d'utiliser l'apparence native de l'OS pour harmoniser.
UIManager.put("Label.font", new Font("Liberation Serif",Font.PLAIN,18));
UIManager.setLookAndFeel("javax.swing.plaf.metal.MetalLookAndFeel");
SwingUtilities.updateComponentTreeUI(this);
this.repaint();
Dessin (1/2)
Les classes java.awt.Graphics et java.awt.Graphics2D offre de nombreuses méthodes pour dessiner, gérer les images et mettre en forme des textes.
Dessiner sur un composant se fait en redéfinissant sa méthode paintComponent pour garantir la persistance (on peut aussi appeler la méthode paint , qui appelle paintComponent )
public void paintComponent(Graphics g){
super.paintComponent(g); // important Graphics2D g2 = (Graphics2D) g;
g2.setRenderingHint(RenderingHints.KEY_ANTIALIASING,
RenderingHints.VALUE_ANTIALIAS_ON);
...
g2.draw(new Line2D.Double(x, y+rectHeight-1, x + rectWidth, y));
g2.drawString("Line2D", x, stringY);
...
BasicStroke stroke = new BasicStroke(2.0f);
g2.draw(new Ellipse2D.Double(x, y, rectWidth, rectHeight));
GeneralPath polygon = new GeneralPath(GeneralPath.WIND_EVEN_ODD,
x1Points.length);
polygon.moveTo(x1Points[0], y1Points[0]);
for ( int index = 1; index < x1Points.length; index++ ) { polygon.lineTo(x1Points[index], y1Points[index]);
};
polygon.closePath();
g2.draw(polygon);
Dessin (2/2)
Le rafraichissement d'un composant se fait par appel à la méthode repaint()
Les images sont gérées à l'aide des classes java.awt.Image et java.awt.image.BufferedImage
Il est possible de modifier les images, de dessiner dessus, etc.
Une image est dessinée sur un composant par appel à une méthode drawImage de la classe Graphics .
Les icônes sont manipulées via la classe ImageIcon
BufferedImage bi = null;
try{
img = ImageIO.read(new File("bidule.jpg"));
...
Graphics g ...
g.drawImage(img,x,y,width,height,null) ; ...
File sauvegarde = new File("machin.png");
ImageIO.write(bi, "png", sauvegarde);
}
catch(IOException e){...}
