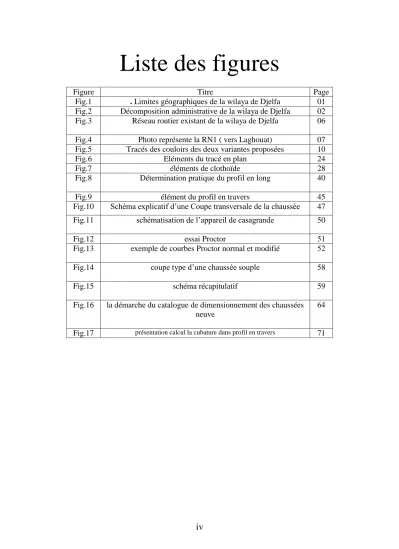

Liste des figures
Figure Titre Page
Fig.1 . Limites géographiques de la wilaya de Djelfa 01 Fig.2 Décomposition administrative de la wilaya de Djelfa 02 Fig.3 Réseau routier existant de la wilaya de Djelfa 06 Fig.4 Photo représente la RN1 ( vers Laghouat) 07 Fig.5 Tracés des couloirs des deux variantes proposées 10
Fig.6 Eléments du tracé en plan 24
Fig.7 éléments de clothoïde 28
Fig.8 Détermination pratique du profil en long 40
Fig.9 élément du profil en travers 45
Fig.10 Schéma explicatif d’une Coupe transversale de la chaussée 47 Fig.11 schématisation de l’appareil de casagrande 50
Fig.12 essai Proctor 51
Fig.13 exemple de courbes Proctor normal et modifié 52
Fig.14 coupe type d’une chaussée souple 58
Fig.15 schéma récapitulatif 59
Fig.16 la démarche du catalogue de dimensionnement des chaussées neuve
64
Fig.17 présentation calcul la cubature dans profil en travers 71
