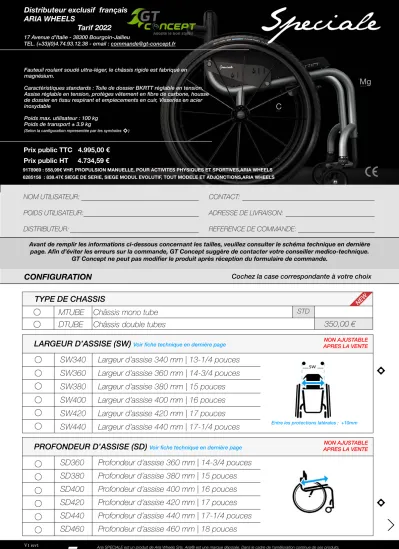

TYPE DE CHASSIS Châssis mono tube 350,00

(1)

CONFIGURATION

Avant de remplir les informations ci-dessous concernant les tailles, veuillez consulter le schéma technique en dernière page. Afin d’éviter les erreurs sur la commande, GT Concept suggère de contacter votre conseiller medico-technique.

GT Concept ne peut pas modifier le produit après réception du formulaire de commande.

Fauteuil roulant soudé ultra-léger, le châssis rigide est fabriqué en magnésium.

Caractéristiques standards : Toile de dossier BKRTT réglable en tension, Assise réglable en tension, protèges vêtement en fibre de carbone, housse de dossier en tissu respirant et empiecements en cuir, Visseries en acier inoxydable

Poids max. utilisateur : 100 kg Poids de transport ± 3.9 kg

(Selon la canfiguration representée par les symboles )

C

6

carbon

Mg

12

magnesium

Distributeur exclusif français ARIA WHEELS

Tarif 2022

17 Avenue d’Italie - 38300 Bourgoin-Jallieu

TEL. (+33)(0)4.74.93.12.38 - email : [email protected]

Prix public TTC 4.995,00 € Prix public HT 4.734,59 €

9178969 : 558,99€ VHP, PROPULSION MANUELLE, POUR ACTIVITES PHYSIQUES ET SPORTIVES,ARIA WHEELS 6285156 : 838.47€ SIEGE DE SERIE, SIEGE MODUL EVOLUTIF, TOUT MODELE ET ADJONCTIONS,ARIA WHEELS

NOM UTILISATEUR:

POIDS UTILISATEUR:

DISTRIBUTEUR:

CONTACT:

ADRESSE DE LIVRAISON:

REFERENCE DE COMMANDE:

LARGEUR D’ASSISE (SW) Voir fiche technique en dernière page

Largeur d’assise 380 mm | 15 pouces

PROFONDEUR D’ASSISE (SD) Voir fiche technique en dernière page

Largeur d’assise 340 mm | 13-1/4 pouces SW340

SW380

Largeur d’assise 400 mm | 16 pouces SW400

Largeur d’assise 420 mm | 17 pouces SW420

Profondeur d’assise 360 mm | 14-3/4 pouces SD360

Profondeur d’assise 380 mm | 15 pouces SD380

Profondeur d’assise 440 mm | 17-1/4 pouces SD440

NON AJUSTABLE APRES LA VENTE

NON AJUSTABLE APRES LA VENTE sw

Entre les protections latérales : +10mm

Cochez la case correspondante à votre choix

TYPE DE CHASSIS

Châssis mono tube MTUBE

Châssis double tubes

DTUBE 350,00 €

STD

NEW

(2)

Aria SPECIALE est un produit de Aria Wheels Srls. Aria® est une marque déposée. Dans le cadre de l’amélioration continue de ses produits, Aria Wheels Srls se réserve le droit de modifier à tout moment les modèles existants et d’avoir une tolérance de + ou - 10 mm sur les dimensions suivantes: largeur de l’assise, hauteur du dossier, hauteurs d’assise (avant et arrière) et longueur du genou jusqu’au talon.

V1 rev1 Janv 2022 pag. 2

CONFIGURATION

TYPE DE PLAQUE D’ASSISE CARBONE Plaque d’assise rigide en carbone CARB2.4

Plaque d’assise ajourée zone ischiatique en carbone

CARB2.5 276,00 €

STD

Carrossage 0°

CBR0

Carrossage 3°

CBR3

Mesure de l’avant de l’assise à l’avant de la palette

De l’assise à la palette 120mm | 4-3/4 pouces StF120

De l’assise à la palette 140mm | 5-1/2 pouces StF140

STD DISTANCE DU REPOSE-PIEDS (StF)

CENTRE DE GRAVITE (CG) Mesure du tube de dossier à l’axe de roues arrière

Centre de gravité 100 mm | 4 pouces CG100

Centre de gravité 120 mm | 4-3/4 pouces CG120

Centre de gravité 140 mm | 5-1/2 pouces

CG140 Si SD360 et StF120 ont été cochés,

alors CG140 obligatoire

CARROSSAGE ROUE ARRIERE

Les prix indiqués sur le bon de commande sont HT

TYPE D’ASSISE

SHR410 SHF480

Assise rigide en fibre de carbone

CARBFS 430,00 €

SHR420 SHR430 SHR410

SHR440

SHF510 SHF500 SHF490

SHF520

Assise rigide en fibre de carbone réglable en hauteur

CARBTS 600,00 €

Assise toilée réglable en tension

IMBO^TT39 ^STD

SHR410 SHF480

SHF470

Hauteur assise avant 480 mm

Hauteur assise avant 510 mm²⁰ Hauteur assise avant 500 mm 19-3/4

Hauteur assise avant 490 mm 19-1/4

Hauteur assise arr. 410 mm

Hauteur assise arr. 420 mm 16-1/2 inc.

Hauteur assise arr. 430 mm^{17 inches} Hauteur assise arr. 410 mm 16-1/4 inc.

Hauteur assise arr. 440 mm 17-1/4 inc.

Hauteur assise arr. 410 mm 16-1/4 inc. Hauteur assise avant 480 mm 19 inc.

HAUTEUR D’ASSISE ARRIERE (SHR) HAUTEUR D’ASSISE AVANT (SHF) Choisir entre IMBOTT39, CARFS ou CARBTS

HAUTEUR D’ASSISE ARRIERE (SHR) HAUTEUR D’ASSISE AVANT (SHF)

Seulement pour CARBTS ou CARFS

HAUTEUR D’ASSISE ARRIERE (SHR) HAUTEUR D’ASSISE AVANT (SHF) SHR400 Hauteur assise arr. 400 mm 15-3/4 inc.

(3)

CONFIGURATION

HAUTEUR DE DOSSIER (BRH) mesure depuis la plaque d’assise jusqu’à la partie haute du dossier

BRH255 BRH270 BRH285 BRH315 BRH330 BRH345 BRH360 BRH300

BRH375 BRH390 BRH405

AVEC DOSSIER TOILE BKRTT NON AJUSTABLE APRES LA VENTE

TYPE DE DOSSIER

Dossier fixe uniquement à 90°

BKRUR

Dossier rabattable BKRUF

ANGLE DU DOSSIER (BRA) Angle mesuré par rapport au sol

Angle dossier 94°

BRA94

BRA98

BRA86

BRA90

DISTANCE UL (KHL) Mesure depuis la palette à la plaque d’assise

Creux de poplité - talon 390 mm | 15-1/4’’

KHL390

KHL360

KHL370

KHL350

KHL410

KHL420

Creux de poplité - talon 380 mm | 15’’

KHL380

KHL340

Creux de poplité - talon 330 mm | 13’’

KHL330

KHL400

KHL320

KHL310

Si palette relevable, la mesure maximale KHL sera de 400mm.

Hauteur dossier 255 mm | 10‘‘

Hauteur dossier 270 mm | 10-3/4‘‘

Hauteur dossier 330 mm | 13‘‘

Hauteur dossier 345 mm | 13-1/2’‘

Hauteur dossier 375 mm | 14-3/4’’

Hauteur dossier 390 mm | 15-1/4’‘

Hauteur dossier 405 mm | 16’‘

STD

98°

DISPONIBLE UNIQ. AVEC BKRUF 86°

Pour consulter les dimensions des dossiers posturaux Aria ®,

cliquer ici AMPL. REGLAGES avec dossier Aria ® T. 1 de SW340 à 380 T. 4 de SW400 à 460

AMPL. REGLAGES avec dossier Aria ® T. 2 de SW340 à 380 T. 4 de SW400 à 460

AMPL. REGLAGES avec dossier Aria ® T. 3 de SW340 à 380 T. 6 de SW400 à 460

NON AJUSTABLE APRES LA VENTE AVEC DOSSIER FIXE BKRUR

DISPONIBLE UNIQ. AVEC BKRUF DISPONIBLE UNIQ. AVEC BKRUF

(4)

V1 rev1 Janv 2022 pag. 4

145,00 € CFFC3 : FOOTFU + plaque carbone

OPTIONS

FREINS

Freins ciseaux Out-Front

BRKOSL 198,00 €

BRKOPL

STD Freins ciseaux Aria®

BRKASL

BRKAEL Freins Aluminium Eagle 252,00 €

REPOSE-PIEDS Tous les modèles permettent le réglage KHL en hauteur FOOTFB Relevable avec plaque en carbone

Tubulaire noir

FOOTFU STD

276,00 €

Les mesures KHL seront réduites de 2cm

MAINS COURANTES

Aluminum avec revêtement anti-dérapant pour tetraplegique

HDRMT 160,00 €

Aluminium anodisé argenté

HDRMS STD

Aluminium anodisé noir

HDRMB STD

Titane

HDRMTI 595,00 €

HDRCFC 450,00 €

600,00 € HDRCFG

600,00 € HDRCFQ

COULEUR DU CHASSIS Powder coating

Noir FRMCBU

Bleu clair FRMCNA

Jaune FRMCYU

Blanc FRMCWU

STD

prévoir délai suppl.

FRMCC Coloris custom. | Indiquer le code RAL souhaité ___________

Carbo Life Curve L Carbo Life Gekko Carbo Life Quadro 24’’ 25’’

COLORIS DES RAYONS

ROUES ARRIERE

RWHTS RWHTS.1 1.200,00 €

RWHAG RWHAG.1 STD

RWHAL RWHAL.1 970,00 €

85,00 €

85,00 € Rayons jaunes Rayons orange

Rayons blancs 85,00 €

Rayons bleus Rayons rouges

Rayons noirs STD 85,00 € 85,00 €

COLORIS DES RAYONS

Rayons orange Rayons bleus Rayons blancs

Rayons noirs

Rayons violets Rayons verts Rayons jaunes

Rayons rouges STD

STD

85 € 85 €

85 € 85 € 85 €

85 €

FRMGM Gris métallisé SUPPORT DE FREINS

CARB.U3 Support en carbone

*

Support standard

BRKASL2 STD

312,00 €

* Non compatible avec les freins Out-Front à pousser BRKOPL et les freins ciseaux Out-Front BRKOSL. BRKASL2 sera monté si le mauvais support est selectionné.

montés avec supports standard BRKASL2

Out-Front Freins à pousser, leviers courbés

montés avec supports standard BRKASL2

144,00 €

STD STD STD STD STD

Roue standard avec jante en aluminium 36 rayons Roue Golz Twin-Star Exchange avec moyeu noir

Spinergy® Lite Extreme LX avec moyeu noir

Si 25’’, les mesures minimum SHR et SHF peuvent être impactées

(5)

OPTIONS

PROTECTIONS LATERALES

Gardes boue carbone 354,00 €

Protèges vêtement carbone STD

ROUES AVANT

Roues 3’’ - alu anodisé noir STD

FRWC4 Roues 4’’ - fibre de carbone 215,00 €

FRWH4 FRWH3

Roues 4’’ - alu anodisé noir STD

DOSSIER

BKRTS Dossier postural Aria® semi-rigide - fibre de carbone

*

BKRTR Dossier postural Aria® rigide - fibre de carbone

*

Dossier Aria® réglable en tension STD

BKRTT

490,00 € 450,00 € FOURCHES

250,00 € FRKMNA

STD FRKDS2

Déportées Aria® - recouvrement fibre de carbone 370,00 € FRKFC

558,00 € SMTH4

NEW

Aria Smooth® - fourches alu. avec amortisseur et roues alu. 4’’

Vérifiez la compatibilité des fourches SMOOTH avec votre configuration ici.

TATOO

Tatoo sur cadre (sur tube d’assise avant courbure de la potence), TEXTE: _____________________

TATT 105,00 €

Pour une demande spéciale, merci de nous transmettre votre logo en vectoriel à [email protected] avec la référence de votre commande en objet

CARB3.2 CARB3

Toute selection sera considérée comme nulle si fourches SMTH4 selectionnées

Non amovible

PNEUS ROUES ARRIERE

WTSWM 120,00 €

WTSWO 150,00 €

WTSHX 120,00 €

WTSWR ^STD

Schwalbe Marathon Plus Evolution - Noir Schwalbe One - Noir

Bandage polyuréthane

Schwalbe Right Run - Noir/Gris

Double-faces Aria® - aluminium anodisé noir Déportées Aria® - aluminium anodisé noir

SMTH4C Aria Smooth® - fourches carbone avec amort. et roues alu. 4’’ 695,00 €

Supports de protections latérales :

310,00 € STD

Aluminium

ALCMT72 CARB72 Fibre de carbone

NEW

(6)

V1 rev1 Janv 2022 pag. 6

ARIA® ACCESSOIRES

COUSSIN D’ASSISE

Coussin en mousse avec housse respirante 145,00 € IMBOTT7

POCHETTE SOUS ASSISE / POIGNEE DE TRANSFERT Pochette sous assise en cordura avec velcro

USBG 80,00 €

Poignée d’aide au transfert, fixée sous la plaque d’assise

MSSU 90,00 €

POIGNEES A POUSSER

Paire de poignées réglable en hauteur, montées s/ tubes de dos-

150,00 €

PHY1 145,00 €

* NC avec dossier réglable en tension NEW

Poignée à pousser centrale, réglable en hauteur - alu noir * PHY

Paire de poignées fixe, intégrées aux tubes de dossier

PHY0 135,00 €

PROTECTION DE POTENCES

Paire de protections pour potences en cuir noir, avec velcro

FRMP 90,00 €

ANTI-BASCULE ESCAMOTABLE

Anti-bascule escamotable avec roulette - côté gauche

ATPRS-L 285,00 €

Anti-bascule escamotable avec roulette - côté droit

ATPRS-R 285,00 €

Uniquement avec CARBTS

85,00 € SANGLES DE MOLLETS

Sangle de mollets, hauteur 6 cm - cuir noir CLFB6L

Sangle de mollets, hauteur 8 cm - textile noir

CLFB8 STD

DOSSIER

Sac à dos en Cordura

BKPY 155,00 €

FIXATION

Pour Smart drive

SMDC 220,00€

NEW

PHYR Paire de poignées rabattables, montées s/ tubes de dossier 160,00 € Largeur coussin : 36cm 38cm 40cm

Profondeur coussin : 40cm 42 cm 44 cm Merci de selectionner la taille :

BKPY USBG

CLFB8

CLFB6L

FRMP

IMBOTT7

FRWH4

FRWC4

REFERENCES - ACCESSOIRES ET OPTIONS

FRWH3

FOOTFU FOOTFB SMTH4

(7)

REFERENCES - ACCESSOIRES ET OPTIONS

RWHAG RWHTS

FRKDS2

FRKMNA FRKFC

HDRMB HDRMTI HDRMT HDRMS

WTSWR WTSWM

WTSHX WTSWO

HDRCFQ

HDRCFG

HDRCFC

ATPRS

PHY BKRUR

BKRUF PHY1 / PHY0

CARB3.6 CARB3.7

BRKOSL BRKOPL

BRKASL

RWHAL CARB2.4 CARB2.5

BRKAEL

FOOTFB

CARB.U3 BRKASL2

DTUBE

(8)

V1 rev1 2022pag. 8

TECHNICAL SCHEME

TECHNICAL SCHEME POSSIBLE CONFIGURA TIONS

ARIA WHEELS SRLS Registered Office_Via della Divisione Torino, 92 00143 Roma - Italy Production Dept._Via A.Volta, 7/G 36030 Costabissara (VI) - Italy VAT IT 12848301003 | tel.+39 04441322533 www.ariawheels.com | info@ariawheels.com

SW:340 – 440 mm in increments of 20 mm SD:360 – 460 mm in increments of 20 mm

SHR:380 – 400 mm (410-440 with the carbon seat / tilting system) SHF:460 – 480 mm (490-520 with the carb. seat / tilting system) CAMBER REAR WHEELS: 0° or 3°

BRH:240 – 420 mm in increments of 15 mm KHL:310 – 420 mm in increments of 10 mm

BRA:86° - 90° - 94° - 98° adjustable StF:120 - 140 mm in increments of 20 mm

CG:100 – 140 mm in increments of 20 mm TOTAL DEPTH (TD) StF + SD + 120 + 100 + (100-CG) MAXIMUM USER WEIGHT: 100 Kg

TRASPORT WEIGHT: (Without rear wheels) ± 3.9 kg TOTAL WIDTH (TW) (Camber 0°) SW +175 mm (Camber 3°) SW + 220 mm

The technical scheme do not consider the dimensions of any postural and anti decubitus cushions. SW: Considered external tube to external tube of the frame. The dimension between the internal faces of the side guards is +10 mm than the SW. BRH: Considered from the seat (upholstery or carbon) to the top of the backrest tube. SD: Considered as the depth of the seat. The seat plate can be slided of 20 mm (only in case of carbon). CG: Considered from the backrest tube to the axle of the rear wheels. FD: Frame Depth = StF + SD - 10mm + 120mm For a right sizing of the wheelchair is recommended: SW | Seat Width _ A space of ± 5 mm between the user basin and the side guards SD | Seat Depth _ A space of ± 50 mm between the user's popliteal fossa and the seat (rigid carbon or upholstery).

1 2

TDFD

KHLSHF

± 50 mm2

StF SD CG

86°94°88°92°90°

BRA dal suolo | to floor SHRBRH

if with tension backrest BKRTT = SHR + BRH - 55mm

if with postural backrest BKRTA,BKRTR, BKRTS = 605mm !

55mm135mm 65mm TW

SW ± 5 mm± 5 mm 1 83°

DO YOU WANT TO CHECK THE OVERALL SIZE OF YOUR CHAIR?

CLICK HERE AND FILL IN THE DATA, AUTOMATICALLY YOU WILL GET THE OVERALL MEASURES

TOTAL WIDTH (TW) With Camber 0° SW ± 175 mm With Camber 3° SW ± 220 mm TOTAL DEPTH (TD) StF + SD + 120 + 100 + (100-CG) TRANSPORT WEIGHT Without rear wheels ± 3.9 kg

Le Schéma technique ne prend pas en compte les dimensions de coussin postural ou anti-escarre SW : Mesure extérieure entre les tubes d’assise. La distancce entre les faces intérieures des protections latérales sont SW +10mm BRH : Mesure depuis l’assise (plaque carbone ou toile) jusqu’au bout du tube de dossier SD : Mesure de la profondeur d’assise. la plaque d’assise peut coulisser de 20 mm (uniquement avec plaque d’assise carbone CARBTS ou CARBFS). CG : Mesure depuis le tube de dossier jusqu’au centre de l’axe des roues arrière. FD : Profondeur du châssis = StF + SD -10 mm + 120 mm SHF et SHR : Les hauteurs avant et arrière peuvent être ajustées uniquement en détendant les sangles d’assise. Les hauteurs des tubes du châssis sont toujours les mêmes. Pour une bonne prise de mesure, il est recommandé de : 1 : SW / Largeur d’assise : Prendre en compte un espace supplémentaire de ± 5mm entre le bassin et les protections latérales 2 : SD / Profondeur d’assise : Prendre en compte un espace supplémentaire de ± 50 mm entre le creux de poplité et l’assise (toile ou plaque rigide) LARGEUR HORS TOUT (TW) Avec carrossage 0° SW +- 175 mm Avec carrossage 3° SW +- 220 mm PROFONDEUR HORS TOUT (TD) SD + StF + 120 mm + 100 mm + (100 mm - CG) POIDS DE TRANSPORT Sans les roues arrière +- 3.9 kg

SCHEMA TECHNIQUE
