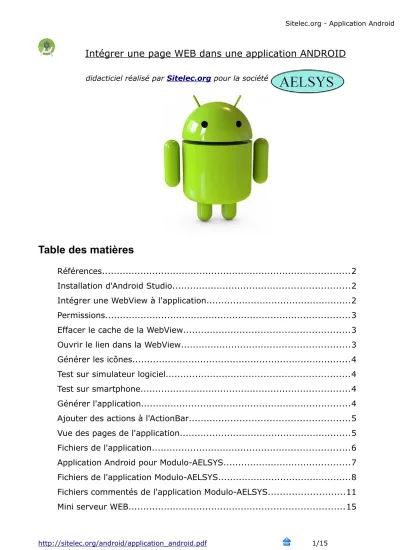

Intégrer une page WEB dans une application ANDROID

(1)

Intégrer une page WEB dans une application ANDROID

didacticiel réalisé par Sitelec.org pour la société

Table des matières

Références...2

Installation d'Android Studio...2

Intégrer une WebView à l'application...2

Permissions...3

Effacer le cache de la WebView...3

Ouvrir le lien dans la WebView...3

Générer les icônes...4

Test sur simulateur logiciel...4

Test sur smartphone...4

Générer l'application...4

Ajouter des actions à l'ActionBar...5

Vue des pages de l'application...5

Fichiers de l'application...6

Application Android pour Modulo-AELSYS...7

Fichiers de l'application Modulo-AELSYS...8

Fichiers commentés de l'application Modulo-AELSYS...11

Mini serveur WEB...15

(2)

Références

https://developer.android.com/guide/webapps/webview.html http://tutos-android-france.com

https://openclassrooms.com/courses/developpez-une-application-pour-android

Installation d'Android Studio

Télécharger Android Studio (1,6 Go)

https://developer.android.com/studio/index.html

Installer Android Studio Démarrer Android Studio

Choisir le type de setup STANDARD

Cocher Android Virtual Device  Next  Finish Attendre la fin du téléchargement...

Configurer  Configure | Project Defaults | Project Structure | SDKs Donner le chemin du dossier SDK (exemple: C:\Android\sdk)

Commencer un nouveau projet (Start a new Android Studio project) Configurer le projet (Configure your new project)

Application name: parking Company name: artaud

 Next

Cocher Phone and Tablet

 Next

Choisir Empty Activity et donner un nom à l'activité: Parking

 Finish

Intégrer une WebView à l'application

La WebView permet le rendu visuel de la page Web à afficher

Pour ajouter une WebView à l'application, il suffit d'inclure l'élément <WebView> dans le fichier de disposition des éléments (layout) qui se trouve dans: app > res > layout

> activity_parking.xml (onglet Text en bas)

Effacer le contenu de ce fichier et le remplacer par le code suivant, qui permet de dimensionner la WebView à l'écran:

<?xml version="1.0" encoding="utf-8"?>

<WebView xmlns:android="http://schemas.android.com/apk/res/android"

android:id="@+id/webview"

android:layout_width="fill_parent"

(3)

Pour ouvrir une page dans la WebView au démarrage de l'application Ouvrir le fichier app > java > artaud.parking > Parking.java

Ajouter sous la ligne:

package artaud.parking;

la ligne:

import android.webkit.WebView;

Ajouter à la fin de la méthode onCreate (avant l’accolade fermante):

WebView myWebView = (WebView) findViewById(R.id.webview);

myWebView.loadUrl("http://sitelec.org/android/test_smartphone.htm");

Permissions

L'application a besoin d'accéder au réseau, il faut donc lui donner cette permission dans le fichier AndroidManifest.xml

app > manifests > AndroidManifest.xml

et ajouter à la fin, juste avant la balise </manifest> la ligne suivante:

<uses-permission android:name="android.permission.INTERNET" />

Pour autoriser le JavaScript, insérer dans le fichier Parking.java les 2 lignes en surbrillance

WebSettings webSettings = myWebView.getSettings();

webSettings.setJavaScriptEnabled(true);

Ajouter sous la ligne:

la ligne:

import android.webkit.WebSettings;

Effacer le cache de la WebView

Pour effacer le cache de la WebView, insérer la ligne en surbrillance webSettings.setJavaScriptEnabled(true);

myWebView.clearCache(true);

Ouvrir le lien dans la WebView

Par défaut, les liens de la page contenue dans la WebView s'ouvrent dans le navigateur. Pour ouvrir les liens dans la WebView, insérer la ligne en surbrillance

myWebView.setWebViewClient(new WebViewClient());

Ajouter aussi au package:

import android.webkit.WebViewClient;

(4)

Générer les icônes

Utiliser le générateur d’icônes pour Android

https://romannurik.github.io/AndroidAssetStudio/icons-launcher.html

Ce générateur fournit un fichier ZIP contenant les icônes de différentes dimensions Remplacer les dossiers mipmap-xx du dossier \app\src\main\res

par les dossiers du même nom présents dans le ZIP

Test sur simulateur logiciel

Build > Make Project puis Run > Run 'app'

La première fois, il faut ajouter un simulateur logiciel avec le bouton Create New Virtual Device

Choisir :

Category: Phone Name: Nexus 5

 Next

Release name: par défaut (Nougat)

 Finish

De retour dans la première fenêtre ouverte par le menu Run 'app'  OK

Patienter pendant le démarrage du simulateur jusqu'au lancement automatique de l'application...

Test sur smartphone

Sur le smartphone, activer le mode débogage USB (option pour les développeurs) Connecter le smartphone à l'ordinateur par le câble USB

Le driver nécessaire peut s'installer automatiquement...

Dans le cas contraire, il faut le rechercher manuellement

Build > Build APK > Run 'app' > choisir l'élément connecté > OK

Générer l'application

Build > Generate Signed APK Create new...(Key store path)

Indiquer le Key store path avec le nom du fichier, par exemple:

C:\Users\Patrick ABATI\AndroidStudioProjects\parking\app\parking.jks et donner un mot de passe

puis un alias (exemple: sitelec) avec mot de passe

puis un champ Certificate (exemple: Organization sitelec.org)

 Next

 Finish

L'application se trouve dans le dossier app et se nomme app-release.apk

(5)

Ajouter des actions à l'ActionBar

http://tutos-android-france.com/menu-ajouter-des-actions-a-lactionbar/

L'ActionBar placée en haut de l'écran, permet d'afficher le titre de l'activité (parking) Elle permet aussi d'ajouter des actions

Créer un fichier res/menu/menu.xml

<menu xmlns:android="http://schemas.android.com/apk/res/android"

xmlns:app="http://schemas.android.com/apk/res-auto">

<item

android:id="@+id/action_IP"

android:icon="@android:drawable/ic_menu_preferences"

android:title="@string/action_IP"

app:showAsAction="ifRoom" />

</menu>

Afin d’utiliser menu.xml en tant qu’icône de l'ActionBar, il faut l’indiquer au menuInflater lors du onCreateOptionsMenu (voir  fichier Parking.java) L'actionBar sera utilisée pour configurer l'adresse réseau du Modulo

Vue des pages de l'application

http://sitelec.org/android/test_smartphone.htm http://sitelec.org/android/test_smartphone2.htm

(6)

Fichiers de l'application

AndroidManifest.xml

<manifest xmlns:android="http://schemas.android.com/apk/res/android"

package="artaud.parking">

<application

android:allowBackup="true"

android:icon="@mipmap/ic_launcher"

android:label="@string/app_name"

android:theme="@style/AppTheme">

<intent-filter>

</intent-filter>

</activity>

</application>

</manifest>

Parking.java

import android.support.v7.app.AppCompatActivity;

import android.os.Bundle;

public class Parking extends AppCompatActivity { @Override

protected void onCreate(Bundle savedInstanceState) { super.onCreate(savedInstanceState);

setContentView(R.layout.activity_parking);

}

//ajoute le menu à l'ActionBar @Override

public boolean onCreateOptionsMenu(Menu menu) { getMenuInflater().inflate(R.menu.menu, menu);

return true;

}

(7)

Application Android pour Modulo-AELSYS

L'application finale gère la définition de l'adresse réseau du Modulo Aelsys. Elle peut être téléchargée à l'adresse:

http://sitelec.org/android/ parking .apk La page Web du Modulo se trouve ici:

http://sitelec.org/android/parking.html

avec sa feuille de style http://sitelec.org/android/style.css Il faut la mettre dans le dossier \FlashDisk\WWW du Modulo

Le dossier source est disponible ici : http://sitelec.org/android/parking.zip

Il doit être décompressé et mis dans le répertoire C:\Users\...\AndroidStudioProjects Pour un fonctionnement sur le réseau local, le smartphone doit être mis sur WiFi et le Modulo doit se trouver sur le même réseau avec une adresse du type http://192...

Page de configuration d'adresse Page parking.html

accessible par implantée dans le modulo Attention !

L'adresse doit être de la forme http://...

(8)

Fichiers de l'application Modulo-AELSYS

activity_parking.xml

android:layout_height="fill_parent"

/>

popup.xml

<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"

android:id="@+id/popup_1"

android:orientation="vertical"

android:padding="10sp" >

<TextView

android:id="@+id/txtView"

android:layout_width="wrap_content"

android:layout_height="wrap_content"

android:layout_gravity="center"

android:textSize="30sp"

android:text="@string/modulo_address" />

<EditText

android:id="@+id/adress_input"

android:inputType="text"/>

<Button

android:id="@+id/sauve"

android:text="@string/save"/>

</LinearLayout>

menu.xml

<item

</menu>

(9)

<application

<intent-filter>

</intent-filter>

</activity>

</application>

</manifest>

Parking.java

import android.content.Context;

import android.content.SharedPreferences;

import android.view.Menu;

import android.view.MenuItem;

import android.view.View;

import android.widget.Button;

import android.widget.EditText;

import android.widget.Toast;

public class Parking extends AppCompatActivity { public void initializeWebView() {

myWebView.loadUrl(load_address());

}

// charge l'addresse du Modulo depuis les préférences enregistrées public String load_address() {

SharedPreferences sharedPref = Parking.this.getPreferences(Context.MODE_PRIVATE);

return sharedPref.getString("address_modulo",null);

}

(10)

// sauve l'addresse du Modulo

public void save_address(String address_modulo) {

SharedPreferences.Editor editor = sharedPref.edit();

editor.putString("address_modulo", address_modulo);

editor.apply();

}

//affiche la WebView @Override

this.initializeWebView();

}

//ajoute le menu à l'ActionBar @Override

public boolean onCreateOptionsMenu(Menu menu) { getMenuInflater().inflate(R.menu.menu, menu);

return true;

}

//gère le click sur une action de l'ActionBar @Override

public boolean onOptionsItemSelected(MenuItem item) { setContentView(R.layout.popup);

String address_modulo = load_address();

EditText editText;

editText = (EditText) findViewById(R.id.adress_input);

editText.setText(address_modulo);

//gère le click sur le bouton Enregistrer

final Button Enregistrer = (Button) findViewById(R.id.sauve);

Enregistrer.setOnClickListener(new View.OnClickListener() { public void onClick(View v) {

EditText editText;

save_address(editText.getText().toString());

Toast.makeText(Parking.this, "Configuration...", Toast.LENGTH_SHORT).show();

Parking.this.initializeWebView();

} });

return super.onOptionsItemSelected(item);

} }

strings.xml

<string name="app_name">parking</string>

<string name="action_IP">action_IP</string>

<string name="modulo_address">Adresse du Modulo</string>

<string name="save">Enregistrer</string>

</resources>

(11)

Fichiers commentés de l'application Modulo-AELSYS

activity_parking.xml

une activité permet d'afficher un composant à l'écran et d'interagir avec l'utilisateur

utf-8:norme de codage des caractères des fichiers xml

xmlns (namespace) crée un espace de nom unique pour éviter les conflits et pointe vers un Uri (Uniform Resource Identifier)

identifiant de la WebView

fixe la pleine largeur de la WebView

fixe la pleine hauteur de la WebView

/>

menu.xml

une ActionBar est la barre qui se trouve en haut de l'application

idem

<item

identifiant de l'élément (voir fichier strings.xml)

ajoute une icône

ajoute un titre  action_IP (voir fichier strings.xml)

ajoute cet élément aux actions principales de l’ActionBar si une place est disponible

</menu>

identifiant de l'application

<application

détermine si les données de l'application peuvent être sauvées ou restaurées

récupère l'icône de lancement de l'application présente dans le dossier mipmap

récupère le nom de l'application (parking) (voir fichier strings.xml)

récupère le thème AppTheme du fihier styles.xml pour appliquer le même style à toute l'application

<intent-filter>

indique qu'il s'agit de l'activité principale de l'application

indique que cette activité est présente dans le lanceur d'application

</intent-filter>

</activity>

</application>

autorise l'application à se connecter à Internet

</manifest>

(12)

popup.xml

<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"

un layout est une vue qui contient d'autres vues: c'est la première vue d'une interface

LinearLayout signifie que toutes les vues qu'il contient sont alignées verticalement ou horizontalement

android:id="@+id/popup_1"

identifiant de la popup

fixe la pleine largeur de la popup

fixe la pleine hauteur de la popup

android:orientation="vertical"

spécifie que les éléments contenus dans le layout sont alignés verticalement

android:padding="10sp" >

fixe les marges de la popup en sp (sp:Scale-independent Pixel )

<TextView

création d'une zone d'affichage de texte

android:id="@+id/txtView"

identifiant de la zone de texte

adapte la largeur de la zone de texte à son contenu

adapte la hauteur de la zone de texte à son contenu

centre la zone de texte

affiche le texte en taille 16sp (sp:Scale-independent Pixel )

android:text="@string/modulo_address" />

affiche le texte dans la zone  Adresse du Modulo (voir fichier strings.xml)

<EditText

création d'une zone d'entrée de texte

android:id="@+id/adress_input"

identifiant de la zone de texte

fixe la pleine largeur de la zone de texte

fixe la hauteur de la zone de texte en fonction de son contenu

centre la zone de texte

affiche le texte en taille 16sp (sp:Scale-independent Pixel )

android:inputType="text"/>

définit le format des données entrées (type texte)

<Button

création d'un bouton

android:id="@+id/sauve"

identifiant du bouton

adapte la largeur du bouton au texte qu'il contient

adapte la hauteur du bouton au texte qu'il contient

centre le bouton

android:text="@string/save"/>

écrit le texte du bouton  Enregistrer (voir fichier strings.xml)

</LinearLayout>

strings.xml

<string name="app_name">parking</string>

<string name="action_IP">action_IP</string>

<string name="modulo_address">Adresse du Modulo</string>

(13)

Parking.java

import android.content.Context;

import android.content.SharedPreferences;

import android.view.Menu;

import android.view.MenuItem;

import android.view.View;

import android.widget.Button;

import android.widget.EditText;

import android.widget.Toast;

importe les différentes librairies

public class Parking extends AppCompatActivity { public void initializeWebView() {

intègre la WebView dans l'application

définit la WebView (R est une classe de ressources)

ouvre les liens dans la WebView

permet de changer les paramètres de la WebView

autorise le JavaScript

efface le cache de la WebView

myWebView.loadUrl(load_address());

charge la page web du Modulo

}

// charge l'addresse du Modulo depuis les préférences enregistrées public String load_address() {

les SharedPreferences sont des espaces de stockages avec un système de clé/valeur

return sharedPref.getString("address_modulo",null);

récupère l'adresse du Modulo dans la clé "address_modulo"

}

// sauve l'addresse du Modulo

public void save_address(String address_modulo) {

les SharedPreferences sont des espaces de stockages avec un système de clé/valeur

SharedPreferences.Editor editor = sharedPref.edit();

appelle la méthode edit() de l'objet SharedPrefences

editor.putString("address_modulo", address_modulo);

insère l'adresse du Modulo dans la clé "address_modulo"

editor.apply();

enregistre la clé

} //affiche la WebView @Override

cette annotation est un marqueur utilisé par le compilateur pour vérifier la réécriture des méthodes héritées

initialise la WebView

this.initializeWebView();

}

(14)

//ajoute le menu à l'ActionBar @Override

public boolean onCreateOptionsMenu(Menu menu) { getMenuInflater().inflate(R.menu.menu, menu);

affiche le menu  fichier menu.xlm

return true;

}

//gère le click sur une action de l'ActionBar @Override

public boolean onOptionsItemSelected(MenuItem item) { setContentView(R.layout.popup);

String address_modulo = load_address();

charge l'adresse du Modulo dans la variable adress_modulo

EditText editText;

crée la variable editText

affecte la variable editText à la zone de texte  voir le fichier popup.xlm

editText.setText(address_modulo);

mettre l'adresse du Modulo dans la variable editText

//gère le click sur le bouton Enregistrer

final Button Enregistrer = (Button) findViewById(R.id.sauve);

déclare le bouton Enregistrer  voir le fichier strings.xlm

Enregistrer.setOnClickListener(new View.OnClickListener() {

teste le bouton Enregistrer

public void onClick(View v) { EditText editText;

crée la variable editText

affecter la variable editText à la zone de texte  voir le fichier popup.xlm

save_address(editText.getText().toString());

sauve l'adresse du Modulo

Toast.makeText(Parking.this, "Configuration...", Toast.LENGTH_SHORT).show();

ouvre une petite popup pour afficher le message pendant une courte durée

Parking.this.initializeWebView();

} });

return super.onOptionsItemSelected(item);

appelle l'implémentation par défaut

} }

(15)

Mini serveur WEB

Il est possible de visualiser l'application à partir de l'émulateur Android (ou d'un smartphone sur WiFi) en installant sur l'ordinateur un mini serveur WEB

Télecharger MiniWeb HTTP server https://sourceforge.net/projects/miniweb/

Le ZIP contient :

- un exécutable miniweb.exe

- un dossier htdocs dans lequel se trouveront les pages html, css... nécesaires à l'application
