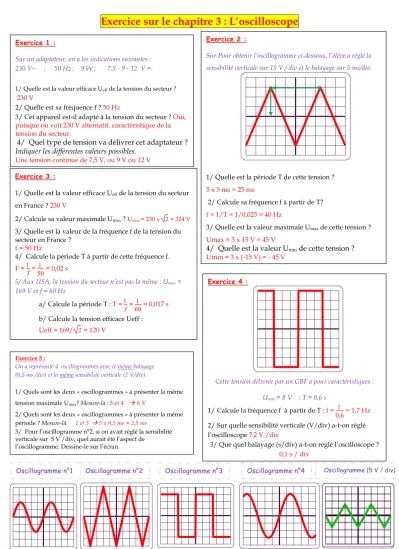

Exercice sur le chapitre 3 : L’oscilloscope

Tony Leparoux, professeur de physique-chimie

Exercice sur le chapitre 3 : L’oscilloscope

Exercice 1 :

Sur un adaptateur, on a les indications suivantes : 230 V~ ; 50 Hz ; 9 W ; 7,5 - 9 - 12 V =.

1/ Quelle est la valeur efficace Ueff de la tension du secteur ? 230 V

2/ Quelle est sa fréquence f ? 50 Hz

3/ Cet appareil est-il adapté à la tension du secteur ? Oui, puisque on voit 230 V alternatif, caractéristique de la tension du secteur.

4/ Quel type de tension va délivrer cet adaptateur ? Indiquer les différentes valeurs possibles.

Une tension continue de 7,5 V, ou 9 V ou 12 V

Exercice 2 :

Sur Pour obtenir l’oscillogramme ci-dessous, l’élève a réglé la sensibilité verticale sur 15 V / div et le balayage sur 5 ms/div.

1/ Quelle est la période T de cette tension ? 5 x 5 ms = 25 ms

2/ Calcule sa fréquence f à partir de T?

f = 1/T = 1/0,025 = 40 Hz

3/ Quelle est la valeur maximale Umax de cette tension ? Umax = 3 x 15 V = 45 V

4/ Quelle est la valeur U

de cette tension ?

Exercice 3 :

1/ Quelle est la valeur efficace Ueff de la tension du secteur en France ? 230 V

2/ Calcule sa valeur maximale Umax ? Umax = 230 x  = 324 V 3/ Quelle est la valeur de la fréquence f de la tension du secteur en France ?

f = 50 Hz

4/ Calcule la période T à partir de cette fréquence f.

F =  T = 

 = 0,02 s

5/ Aux USA, la tension du secteur n’est pas la même : Umax = 169 V et f = 60 Hz

a/ Calcule la période T : T =  f = 

 = 0,017 s b/ Calcule la tension efficace Ueff :

Ueff = 169/  = 120 V

Exercice 4 :

Cette tension délivrée par un GBF a pour caractéristiques : Umax = 8 V ; T = 0,6 s

1/ Calcule la fréquence f à partir de T : f = 

, = 1,7 Hz 2/ Sur quelle sensibilité verticale (V/div) a-t-on réglé l’oscilloscope ? 2 V /div

3/ Que quel balayage (s/div) a-t-on réglé l’oscilloscope ? 0,1 s / div

Exercice 5 :

On a représenté 4 oscillogrammes avec le même balayage (0,5 ms /div) et la même sensibilité verticale (2 V/div)

1/ Quels sont les deux « oscillogrammes » à présenter la même tension maximale Umax? Mesure-là : 3 et 4  6 V

2/ Quels sont les deux « oscillogrammes » à présenter la même période ? Mesure-là. 1 et 3  5 x 0,5 ms = 2,5 ms

3/ Pour l’oscillogramme n°2, si on avait réglé la sensibilité verticale sur 5 V /div, quel aurait été l’aspect de

l’oscillogramme. Dessine-le sur l’écran.

Oscillogramme n°1 Oscillogramme n°2 Oscillogramme n°3 Oscillogramme n°4 Oscillogramme (5 V / div)
