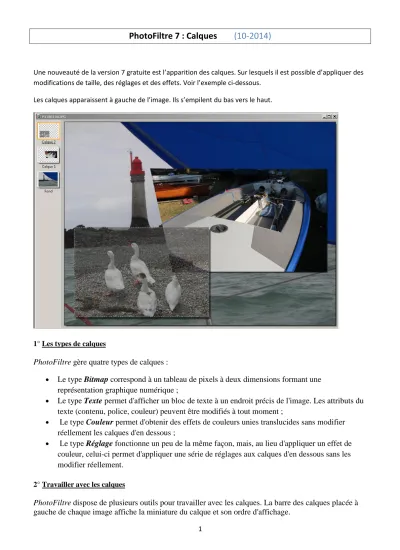

PhotoFiltre 7 : Calques
(10-2014)
Une nouveauté de la version 7 gratuite est l’apparition des calques. Sur lesquels il est possible d’appliquer des modifications de taille, des réglages et des effets. Voir l’exemple ci-dessous.
Les calques apparaissent à gauche de l’image. Ils s’empilent du bas vers le haut.
1° Les types de calques
PhotoFiltre gère quatre types de calques :
• Le type Bitmap correspond à un tableau de pixels à deux dimensions formant une représentation graphique numérique ;
• Le type Texte permet d'afficher un bloc de texte à un endroit précis de l'image. Les attributs du texte (contenu, police, couleur) peuvent être modifiés à tout moment ;
• Le type Couleur permet d'obtenir des effets de couleurs unies translucides sans modifier réellement les calques d'en dessous ;
• Le type Réglage fonctionne un peu de la même façon, mais, au lieu d'appliquer un effet de couleur, celui-ci permet d'appliquer une série de réglages aux calques d'en dessous sans les modifier réellement.
2° Travailler avec les calques
PhotoFiltre dispose de plusieurs outils pour travailler avec les calques. La barre des calques placée à gauche de chaque image affiche la miniature du calque et son ordre d'affichage.
2
L’outil « Gestionnaire de calque » étant sélectionné on accède aux « Propriétés du calque » permet de paramétrer le calque actif.
Par exemple ici :
-Le calque 1 est actif (dans la barre de calque, le calque actif est encadré de orange) ; -Le calque 1 est visible (le cadre 2 lui est invisible).
3
Le mode de fusion détermine la façon dont les pixels d'un calque sont combinés avec les pixels d'arrière-plan. Les pixels d'arrière-plan correspondent au résultat de la fusion des calques de niveau inférieur. La combinaison des modes de fusion permet de créer un grand nombre d'effets et de réglages.
Le menu « Calque » dispose des commandes générales permettant de créer, gérer et fusionner des calques. Le menu contextuel (obtenu par un clic-droit sur l’image du calque) propose lui aussi un certain nombre de commandes. Certaines commandes se retrouvent dans les 2 menus.
Menu contextuel Menu « Calque »
• Le « Calque 2 » est rendu invisible en décochant « Visible » (symbole œil barré) ;
• Le « Calque 1 » est verrouillé en cochant « Verrou » (symbole « cadenas » ; • Renommer le calque en cliquant sur : « Renommer le calque… ».
4
On peut alors régler l’opacité du calque et lui ajouter une ombre portée. Par exemple, avec les réglages ci-dessus on obtient le résultat suivant :
5
• Cliquer sur : « Paramétrage manuel… » ouvre la fenêtre ci-dessous.
o « Position Automatique » cochée permet de placer le calque dans l’une des 9 positions proposées. Par exemple ici, le calque touche le bord gauche de l’image et est au milieu en hauteur ;
o « Position Manuelle » cochée permet de définir la position du centre de l’image horizontalement et verticalement ;
o « Taille » permet de redimensionner le calque et gardant ou non sa proportion.
Dans le menu contextuel ci-dessus :
6 • Cliquer sur « Entrer » pour valider la distorsion.
De la même façon on peut incliner l’image horizontalement ou verticalement.
• Cliquer sur « Transformation paramétrée… » ouvre la fenêtre ci-dessous.
• Déplacer le curseur « Angle » pour faire tourner l’image ;
• Déplacer le curseur « Echelle » pour modifier la taille du calque ;
7
• Sélectionner : « Ordre » permet de déplacer le calque actif par rapport aux autres calques.
• Cliquer sur : « Fusionner avec le calque inférieur » donne le résultat ci-dessous. On voit que le calque 1 devient partie intégrante du calque de fond.
8
• Cliquer sur : « Dupliquer » crée un nouveau calque identique au précédent.
• Cliquer sur : « Supprimer » supprime le calque actif. Menu « Calque »
(1)
La fenêtre de la page suivante s’ouvre.
Les options : « Dupliquer et supprimer » ainsi que « Renommer le calque…, Options… et Paramétrage manuel.. » existent déjà dans le menu contextuel.
• Cliquer sur : « Nouveau » permet de créer un nouveau calque :
o Vierge (1) ; o En couleur ;
9 (2)
• Sélectionner : « Calque/Nouveau/Ouvrir en tant que calque… » L’explorateur s’ouvre permettant de sélectionner l’image.
Position et tailles se trouvent déjà dans la fenêtre « Paramétrage manuel » page 5.
La zone : « Calque » permet :
• soit de créer un calque transparent (option par défaut) ;
• soit de créer un calque en couleur en
décochant « Transparence automatique » et en choisissant une couleur.
10 • Sélectionner : « Calque/Centrer le calque » puis :
o « Dans l’image » pour mettre le calque en plein centre de l’image ; o Ou « Horizontalement » ;
o Ou « Verticalement ».
• Sélectionner : « Calque/Transformation ».
11
• Sélectionner : « Redimensionner le calque » (option que l’on trouve aussi dans le menu contextuel) Le calque est redimensionné en déplaçant les « poignées ».
L’option « Distorsion » et « transformation paramétrée… » se trouve déjà dans le menu contextuel.
• Sélectionner : « Trapèze/Perspective… » ouvre la fenêtre de la page suivante.
On choisit l’axe (horizontal ou vertical). On règle la déformation avec les curseurs.
12 • Sélectionner : « Spirale » ouvre la fenêtre ci-dessous. On choisit le sens de rotation.
On règle la déformation avec le curseur.
• Sélectionner : « Masquer tous les calques » pour rendre invisibles les calques à l’exception du calque de fond.
• Sélectionner : Exporter le calque… ». La fenêtre ci-dessous s’ouvre. On choisit l’un des formats d’image. (Revoir le document sur les formats d’images).
13 On remarque le symbole de l’œil barré.
• Sélectionner : « Afficher tous les calques » rend les calques à nouveau visibles.
Rappel : il est possible de masquer un seul calque par un clic droit sur le calque puis en décochant « Visible ».
L’option « Fusionner avec le calque inférieur » se trouve déjà dans le menu contextuel.
• Cliquer sur : « Fusionner tous les calques » permet comme le nom l’indique de ne faire plus qu’une seule image en fusionnant tous les calques.
14 Fusionner l'ombre
-Pour fusionner l'ombre portée d'un calque, utiliser le menu « Calque/Fusionner l'ombre »
Une fois fusionnée, l'ombre portée reprend le mode de fusion du calque. Avec des modes de fusion autre que Normal, l'ombre portée peut sembler disparaître ou changer de couleur et d'opacité. -Pour fusionner l'ombre portée d'un calque Texte, vous devez d'abord le convertir en calque de type Bitmap.
Remarque : des effets comme les dégradés, les effets de bords etc. n’existent pas dans la version gratuite. La liste des fonctions supplémentaires de la version payante se trouve ci-dessous.
Gif Animés Tracé vectoriel PhotoPNG Format RAW Filtres 8BF Outil Nozzles Outil Déformation
Outil Retouche (yeux rouges, ...) Gomme inversée et Gomme avancée Correction de perspective
Correction de ligne d'horizon Effets de bord sur les calques
Dégradés transparents sur la couche Alpha Balance des blancs
Réglage par courbes Déformation par courbe.
Les calques de type Bitmap et Texte proposent tous deux une option d'ombre portée. Cette option est dynamique, c'est-à-dire qu'elle est calculée à chaque affichage et déplacement du calque. L'inconvénient, c'est que les calculs sont complexes et la durée de traitement peut augmenter considérablement et devenir une gêne. Pour contourner ce problème, PhotoFiltre offre la
possibilité de convertir cette ombre portée en données pixellisées.
