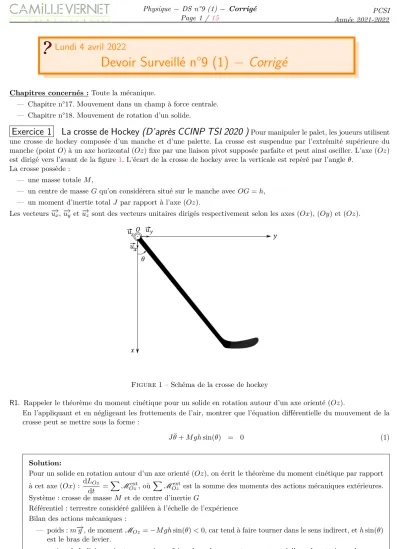

Devoir Surveillé n 9 (1) Corrigé

Physique − DS n°9 (1)− Corrigé

Page 1 /15 PCSI

Année 2021-2022

Devoir Surveillé n°9 (1) − Corrigé

Lundi 4 avril 2022

Chapitres concernés : Toute la mécanique.

— Chapitre n°17. Mouvement dans un champ à force centrale.

— Chapitre n°18. Mouvement de rotation d’un solide.

Exercice 1 La crosse de Hockey (D’après CCINP TSI 2020 )

Pour manipuler le palet, les joueurs utilisent une crosse de hockey composée d’un manche et d’une palette. La crosse est suspendue par l’extrémité supérieure du manche (pointO) à un axe horizontal (Oz) fixe par une liaison pivot supposée parfaite et peut ainsi osciller. L’axe (Oz) est dirigé vers l’avant de la figure 1. L’écart de la crosse de hockey avec la verticale est repéré par l’angle θ.

La crosse possède :

— une masse totaleM,

— un centre de masseGqu’on considérera situé sur le manche avecOG=h,

— un moment d’inertie totalJ par rapport à l’axe (Oz).

Les vecteurs−u→_x,−→u_y et−→u_z sont des vecteurs unitaires dirigés respectivement selon les axes (Ox), (Oy) et (Oz).

4/18

On cherche à établir la distance qui a été nécessaire pour que le palet s'arrête lors de l'établissement du record du monde sur une patinoire de surface horizontale. Il faut tenir compte des frottements.

Q8. Les forces de frottements sont-elles conservatives ?

Q9. Calculer le travail de la composante tangentielle 𝑅𝑅 _𝑇𝑇 de l'action de la glace sur le palet lors du déplacement du palet.

Q10. On considère que la composante 𝑅𝑅 est un vecteur constant. Quelle distance faut-il au palet _𝑇𝑇 pour s'arrêter ? Combien de longueurs de patinoires le palet pourrait-il parcourir avant de s'arrêter ?

Partie II - Étude de la crosse

Pour manipuler le palet, les joueurs utilisent une crosse de hockey composée d'un manche et d'une palette. La crosse est suspendue par l’extrémité supérieure du manche (point 𝑂𝑂) à un axe horizontal (𝑂𝑂_𝑧𝑧) fixe par une liaison pivot supposée parfaite et peut ainsi osciller. L'axe (𝑂𝑂_𝑧𝑧) est dirigé vers l'avant de la figure 2. L’écart de la crosse de hockey avec la verticale est repéré par l’angle𝜃𝜃.

La crosse possède : - une masse totale 𝑀𝑀ǡ

- un centre de masse G qu’on considérera situé sur le manche avec 𝑂𝑂𝐺𝐺 ൌ 𝑕𝑕ǡ - un moment d’inertie total 𝐽𝐽 (en kg m²) par rapport à l'axe (𝑂𝑂_𝑧𝑧).

Les vecteurs 𝑢𝑢 , _𝑥𝑥 𝑢𝑢 et _𝑦𝑦 𝑢𝑢 sont des vecteurs unitaires dirigés respectivement selon les axes (𝑂𝑂_{𝑧𝑧 𝑥𝑥}), (𝑂𝑂_𝑦𝑦) et (𝑂𝑂_𝑧𝑧).

Figure 2 - Schéma de la crosse de hockey

Q11. Rappeler la loi du moment cinétique pour un solide en rotation autour d'un axe orienté (𝑂𝑂_𝑧𝑧).

En l'appliquant et en négligeant les frottements de l’air, montrer que l'équation différentielle du mouvement de la crosse peut se mettre sous la forme :

𝐽𝐽𝜃𝜃 ൅ 𝑀𝑀𝑔𝑔𝑕𝑕𝑠𝑠𝑖𝑖𝑛𝑛𝜃𝜃 ൌ ͲǤ (1)

Figure 1 – Schéma de la crosse de hockey

R1. Rappeler le théorème du moment cinétique pour un solide en rotation autour d’un axe orienté (Oz).

En l’appliquant et en négligeant les frottements de l’air, montrer que l’équation différentielle du mouvement de la crosse peut se mettre sous la forme :

Jθ¨+M ghsin(θ) = 0 (1)

Solution:

Pour un solide en rotation autour d’un axe orienté (Oz), on écrit le théorème du moment cinétique par rapport à cet axe (Ox) : dL_Oz

dt =^XM_Oz^ext, où ^XM_Oz^ext est la somme des moments des actions mécaniques extérieures.

Système : crosse de masse M et de centre d’inertie G

Référentiel : terrestre considéré galiléen à l’échelle de l’expérience Bilan des actions mécaniques :

— poids :m−→g, de momentMOz =−M ghsin(θ)<0, car tend à faire tourner dans le sens indirect, ethsin(θ) est le bras de levier.

— action de la liaison pivot, supposée parfaite, donc de moment par rapport à l’axe de rotation nul.

Physique − DS n°9 (1)− Corrigé

Page 2 /15 PCSI

Année 2021-2022 La LMC donne : dJΩ

dt =−M ghsin(θ) Soit Jθ¨+M ghsin(θ) = 0

R2. Dans le cas d’oscillations de faible amplitude au voisinage de la position d’équilibre, réécrire l’équation (1). L’équa- tion obtenue sera notée (2).

Solution: Dans le cas des petites oscillations, on peut écrire sin(θ)≈θ, donc Jθ¨+M ghθ= 0⇔θ¨+M gh

J θ= 0 (2)

R3. En déduire l’expression de la période des oscillations.

Solution: On identifie l’équation précédente avec l’équation d’un oscillateur harmonique de pulsation propre ω₀=

s M gh

J , donc de période T₀ = 2π ω₀ =

s J M gh

R4. Établir une intégrale première du mouvement à partir de l’équation (1). Cette équation sera notée (3).

Solution:

Jθ¨+M ghsin(θ) = 0 Jθ¨×θ˙+M ghsin(θ)×θ˙ = 0 d

dt 1

2Jθ˙²

− d

dt(M ghcos(θ)) = 0 1

2Jθ˙²−M ghcos(θ) = constante On obtient l’intégrale première du mouvement : 1

2Jθ˙²−M ghcos(θ) = constante

R5. Expliquer en quoi cette équation (3) fait apparaître les différentes formes d’énergies. Vérifier, à partir des unités de base du Système International, que les différents termes sont homogènes à des énergies.

Solution:

1

2Jθ˙² est l’énergie cinétique de la crosse en mouvement de rotation

−M ghcos(θ) est l’énergie potentielle de pesanteur de la crosse, on reconnaît notamment hcos(θ) la cote du centre d’inertie de la crosse.

D’un point de vue unité : [J] = [L]

[ ˙θ] = kg · m², donc Jθ˙ s’exprime en kg · m²· s⁻², ce qui est bien homogène à une énergie.

De même [M gh] = kg× m · s⁻²× m = kg · m²· s⁻²

Exercice 2 Satellites GPS (D’après Concours E3A PC 2020 )

R1. Rappeler l’expression de la force de gravitation −→

F exercée par la Terre sur un satellite NAVSTAR. Le centre de la Terre est situé en O. On notera r la distance OM du satellite (masse ponctuelle m) placé au point M,r > R_T où RT est le rayon terrestre. On exprimera−→

F en fonction de la constante de gravitation universelle G, des autres données et on utilisera le vecteur unitaire noté habituellement −→u_r en coordonnées sphériques (figure 2).

Physique − DS n°9 (1)− Corrigé

Page 3 /15 PCSI

Année 2021-2022 Figure 2 – Satellite NAVSTAR

Public domain,http: // www. gps. gov/ multimedia/ images/ constellation. gif.

Vu sur le sitehttps: // www. maanmittauslaitos. fi/ en/ research/ interesting-topics/

satellite-based-positioning-systems

A ^/ Trajectoires de satellites

Dans tout le problème, le référentiel d’étude est le référentiel géocentrique supposé galiléen. Les don- nées nécessaires sont regroupées en annexe à la fin de l’énoncé.

Q1- Rappeler l’expression de la force de gravitation^~F exercée par la Terre sur un satellite NAVSTAR. Le centre de la Terre est situé en^O. On notera^rla distance^OMdu satellite (masse ponctuelle^m) placé au point^M,^r>RT où^RT est le rayon terrestre. On exprimera^~F en fonc- tion de la constante de gravitation universelle^G, des autres données et on utilisera le vecteur unitaire noté habituellement^u~r en coordonnées sphériques (figure 3).

•

O y

z

x

•M

~u_r

~F

Figure 3 – Repère sphérique

Q2- En ne prenant en compte que cette unique force d’attraction qui s’exerce sur le satellite, montrer que :

a) sa trajectoire est plane;

b) son énergie mécanique notée^Em est conservée;

c) et qu’elle peut se mettre sous la forme : Em=m 2

µdr dt

¶2

−A r +B

r² 3

Figure 2 – Repère sphérique

Solution: Force de gravitation exercée par la Terre sur le satellite NAVSTAR : −→

F =−GmM_T r²

−

→u_r

R2. En ne prenant en compte que cette unique force d’attraction qui s’exerce sur le satellite, montrer que : (a) le moment cinétique se conserve ;

Solution:

Système : Satellite NAVSTAR assimilé à un point matériel M de massem Référentiel : référentiel géocentrique, supposé galiléen

Bilan des forces : Force de gravitation exercée par la Terre −→ F

On applique le théorème du moment cinétique àM par rapport au centre de la Terre,O, dans le référentiel géocentrique galiléen : d−→

L_O

dt =−−→

MO(−→ F) Or −−→

MO(−→

F) =−−→

OM∧−→ F =−→

0 , car→−

F est colinéaire à −−→

OM (c’est une force centrale).

Ainsi, le moment cinétique−→

LO est constant (b) sa trajectoire est plane ;

Solution:

Le moment cinétique est défini par : −→

LO = −−→

OM ∧m−→v(M) est orthogonal à chaque instant au vecteur position et au vecteur vitesse. Autrement dit, −−→

OM et −→v sont orthogonaux à chaque instant au vecteur

−→LO constant. Ces deux vecteurs sont donc contenus à chaque instant dans le plan perpendiculaire à −→

LO, le mouvement a lieu dans le plan contenant O et perpendiculaire à −→

L_O.

(c) la grandeurr²θ˙se conserve au cours du mouvement ; comment s’appelle cette grandeur ? à quelle loi de Kepler est-elle reliée ?

Solution:

x y

O•

r

M•

−

→u_r

−

→u_θ

θ

Nous avons montré que le mouvement du satellite est plan. On peut utiliser les coordonnées polaires dans le plan du mouvement :−−→

OM =r−→ur et−→v = ˙r−→ur+rθ˙−→uθ

Physique − DS n°9 (1)− Corrigé

Page 4 /15 PCSI

Année 2021-2022 Ainsi le moment cinétique s’exprime selon :

−→LO = −−→

OM∧m−→v(M)

= mr−→u_r∧ r˙−→u_r+rθ˙−→u_θ

= mr²θ˙−u→z

= mC−→u_z avec C=r²θ˙la constante des aires.

Cette grandeur est directement liée à la 2^e loi de Kepler, qui stipule que le rayon vecteur balaye des aires égales en des temps égaux.

(d) son énergie mécanique notée Em est conservée ; Solution:

La force de gravitation est une force conservative qui dérive de l’énergie potentielle E_p=−GmM_T r . Le satellite est donc soumis à une unique force conservative, donc l’énergie mécanique se conserve (e) et qu’elle peut se mettre sous la forme :

Em = m 2

dr dt

2

−A r + B

r²

avec A etB deux constantes positives à définir, s’exprimant en fonction de m,MT, Get de la constante des airesC. L’énergie potentielle est prise nulle à l’infini.

Solution:

Énergie mécanique :

Em = Ec+Ep

= 1

2mv²− GmM_T r

= 1

2mkr˙−→u_r+rθ˙−→u_θk²−GmM_T r

= 1

2mr˙²+1

2mr²θ˙²−GmM_T r

= 1

2mr˙²+1 2mr²

C r²

2

−GmMT

r

= 1

2mr˙²+1 2mC²

r² − GmM_T r

= 1

2mr˙²+ B r² −A

r

L’énergie mécanique s’écrit : Em= 1

2mr˙²+1 2mC²

r² −GmMT

r , qui se met bien sous la forme fournie, en identifiant B = mC²

2 et A=GmM_T R3. Soit la fonction E_p,eff=−A

r + B

r². Tracer son allure puis prouver qu’elle passe par un minimum notér₀. Exprimer r₀ en fonction deAetB puis donner sa signification physique ainsi que l’ordre de grandeur de sa valeur numérique pour un satellite NAVSTAR placé sur son orbite de travail. Comment est habituellement dénommée cette fonction Ep,eff?

Solution:

E_p,eff s’appelle l’ énergie potentielle effective

Physique − DS n°9 (1)− Corrigé

Page 5 /15 PCSI

Année 2021-2022

r→0limE_p,eff = +∞

r→+∞lim Ep,eff = 0 dE_p,eff

dr = A r² −2B

r³

E_p,eff présente un minimum en r₀ tel que A r²₀ = 2B

r³₀ , soit r₀ = 2B

A = C² GM_T

r0 est le rayon de la trajectoire circulaire pour le jeu de condition initiale (position et vitesse) tel que la constante des aires vaut C.

D’après le début de l’énoncé, le système GPS se trouve à l’altitude h0 = 20.10³ km, donc

r₀ =R_T +h₀= 26,4.10³ km

r Ep,eff(r)

r0

On donne la définition d’un jour sidéral terrestre : c’est la durée que met la Terre pour faire un tour sur elle-même par rapport au point vernal (point considéré comme fixe dans le référentiel héliocentrique), indépendamment de sa révolution autour du Soleil. Elle vaut environ 23 h 56 min 4 s.

R4. Établir l’expression de la norme du vecteur vitesse v₀ sur le mouvement circulaire de rayon r₀. En déduire la troisième loi de Kepler.

Solution:

On étudie la trajectoire circulaire de rayon r0. Le vecteur accélération s’écrit : −→a =−v²₀ r0

−

→ur+r0θ¨−→uθ

On peut également utiliser la loi des aires pour justifier que ¨θ= 0 et que le mouvement est donc nécessairement uniforme.

On applique le PFD au satellite dans le référentiel géocentrique galiléen : m−→a = −→

F m −v₀²

r0

−

→u_r+r₀θ¨−→u_θ

!

= −GmM_T r₀²

−

→u_r

−mv₀² r0

= −GmM_T r₀² v₀² = GM_T

r0

Soit v₀ =

sGM_T r₀

Le mouvement est uniforme, donc la période du mouvement s’écrit : T = 2πr0

v₀ T = 2πr0

r r0

GMT

T = 2π r₀^3/2

√GM_T

T₀² = 4π²r₀³ GM_T

On retrouve la 3^e loi de Kepler : T²

r₀³ = 4π² GM_T

R5. Quelle est la période de révolution du satellite ? Comparer cette valeur à celle d’un jour sidéral et conclure.

Physique − DS n°9 (1)− Corrigé

Page 6 /15 PCSI

Année 2021-2022

Solution:

D’après la troisième loi de Kepler, la période de révolution du satellite vaut T = 2π

s r₀³

GM_T = 4,26.10⁴ s = 11 h 50 min 19 s.

Le satellite fait donc un peu plus de deux fois le tour de la Terre en un jour sidéral.

avec^Aet^Bdeux constantes positives à définir, s’exprimant en fonction de^m,^MT,^Get de la constante des aires^C. L’énergie potentielle est prise nulle à l’infini.

Q3- Soit la fonction^{Epeff(r)= −A}_r ⁺_r^B2. Tracer son allure puis prouver qu’elle passe par un minimum noté^r0. Exprimer^r0en fonction de ^Aet^B puis donner sa signification physique ainsi que l’ordre de grandeur de sa valeur numérique pour un satellite NAVSTAR placé sur son orbite de travail. Comment est habituellement dénommée cette fonction^Epeff(r)? On donne la définition d’un jour sidéral terrestre: c’est la durée que met la Terre pour faire un tour sur elle-même par rapport au point vernal (point considéré comme fixe dans le référentiel hélio- centrique), indépendamment de sa révolution autour du Soleil. Elle vaut environ 23 h 56 min 4 s.

Q4- Quelle est la période de révolution du satellite? Comparer cette valeur à celle d’un jour sidéral et conclure.

Terre

V~1

V~2

Orbite initiale Orbite

finale

Orbite de transfert

Figure 4 – Orbites circulaires et orbite de transfert

Le placement d’un satellite sur son orbite définitive s’effectue très schématiquement en trois phases (figure 4) :

Phase 1 : mise en orbite basse initiale supposée circulaire, de rayon ^R1 =RT+h1, où h1=1,50×10³km.

Phase 2: on fournit une très brève impulsion au satellite (vitesse^V1après l’impulsion) pour le placer sur une orbite elliptique dite transfert (ou d’Hohmann) dont l’apogée se trouve sur l’orbite définitive.

Phase 3 : une seconde impulsion permet d’atteindre l’orbite finale supposée circulaire de rayon^R2où la vitesse du satellite est^V2.

Q5- Donner sans démonstration l’expression de l’énergie mécanique^Em1d’un satellite NAVS- TAR de masse^m= 800 kg sur son orbite basse à l’altitude^h1=1,50×10³km. On suppose l’énergie potentielle nulle à l’infini. Application numérique.

Q6- Comparer^Em1à^Em0=αcos²(λ)−β, énergie mécanique du satellite posé au sol, avant son décollage, de la base de lancement située à la latitude ^λ. Les valeurs de ^αet^β sont α=8,6×10⁷Jet^β=5,006×10¹⁰J. Quelle est la valeur optimale pour^λ? Faire l’application

4

Figure 3 – Orbites circulaires et orbite de transfert

Le placement d’un satellite sur son orbite définitive s’effectue très schématiquement en trois phases (figure3) : Phase 1 : mise en orbite basse initiale supposée circulaire, de rayonR₁=R_T +h₁, où h₁ = 1,50×10³km.

Phase 2 : on fournit une très brève impulsion au satellite (vitesse V1 après l’impulsion) pour le placer sur une orbite elliptique dite transfert (ou d’Hohmann) dont l’apogée se trouve sur l’orbite définitive.

Phase 3: une seconde impulsion permet d’atteindre l’orbite finale (de travail)supposée circulaire de rayonR₂ où la vitesse du satellite est V2.

R6. Établir l’expression de l’énergie mécaniqueEm1 d’un satellite NAVSTAR de massem= 800 kg sur son orbite basse à l’altitude h1 = 1,50×10³km. On suppose l’énergie potentielle nulle à l’infini. Application numérique.

Solution:

Sur l’orbite circulaire de rayon R₁ =R_T +h₁, la vitesse vautv₀ =

s GM_T RT +h1

Ainsi l’énergie mécanique s’écrit :

Em1 = 1

2mv₀²− GMT

R_T +h₁

= 1

2m GMT

R_T +h₁ − GMT

R_T +h₁

= − GmMT

2(R_T +h₁)

Un satellite en mouvement circulaire de rayon R₁ =R_T +h₁ est d’énergie mécanique : E_m1=− GmM_T

2(R_T +h₁) =−2,03.10¹⁰J

R7. Comparer E_m1 à E_m0 =αcos²(λ)−β, énergie mécanique du satellite posé au sol, avant son décollage, de la base de lancement située à la latitude λ. Les valeurs deα etβ sontα= 8,6×10⁷ J etβ= 5,006×10¹⁰J. Quelle est la valeur optimale pour λ? Faire l’application numérique pour cette valeur optimale. Conclure.

Solution:

Physique − DS n°9 (1)− Corrigé

Page 7 /15 PCSI

Année 2021-2022 La valeur optimale est λ = 0 afin que le satellite au sol ait le maximum d’énergie mécanique. On a alors Em0=−5,00.10¹⁰ J.

Les moteurs doivent donc fournir environ 30 GJ au satellite pour le mettre sur sa première orbite.

R8. À partir de l’expression de l’énergie mécanique pour une trajectoire circulaire de rayon r, on peut montrer qu’il suffit de substituer au rayon r la valeur du demi-grand axe a de l’ellipse pour généraliser cette expression à une trajectoire elliptique. En déduire la valeur numérique de l’énergie mécanique E_m12 sur l’orbite de transfert.

Solution:

O•

P• •A

R₁ =R_T +h₁ R₂ =r₀=R_T +h₀

Énergie mécanique sur la trajectoire elliptique : Em12=−GmMT

2a

Or d’après le schéma, le grand-axe s’exprime 2a=R1+R2, donc Em12=−GmMT

R1+R2

, avec R2 =r0. A.N. :E_m12=−9.21.10⁹J

On suppose que la durée d’allumage des fusées est très courte (boost) devant la période de révolution et que le satellite n’a quasiment pas bougé durant cette phase.

R9. En déduire la variation de vitesse ∆V₁ à appliquer au satellite pour qu’il passe de l’orbite basse à celle de transfert.

Effectuer l’application numérique.

Solution: Énergie mécanique sur la trajectoire elliptique au moment de l’allumage, la vitesse vaut V1 et le satellite se trouve à une distance R1 =RT +h1 de la Terre : Em12=− GmMT

RT +h1+r0

= 1

2mV₁²− GMT

RT +h1

Ainsi : V₁ = s

2GM_T

1 RT +h1

− 1

RT +h1+r0

Or la vitesse sur l’orbite basse vaut : v0 =

s GM_T RT +h1

La variation de vitesse à appliquer pour qu’il passe de l’orbite basse à celle de transfert :

∆V1=V1−v0 = s

2GM_T

1

R_T +h₁ − 1 R_T +h₁+r₀

−

s GMT

R_T +h₁ A.N. : ∆V1= m · s⁻¹

R10. Quelle est la durée du transfert ?

Solution:

Le transfert correspond à la moitié de la trajectoire elliptique de demi-grand axe a, donc la durée du transfert est la moitié de la période donnée par la troisième loi de Kepler : T²

a³ = 4π² GM_T

Physique − DS n°9 (1)− Corrigé

Page 8 /15 PCSI

Année 2021-2022

Ainsi la durée du transfert est de : t_tr= T 2 =π

s a³

GM_T = 1,11.10⁴ s = 3,09 h

Pour réduire les coûts, on envisage d’autres trajectoires qui utilisent moins de satellites.

R11. Définir ce qu’on appelle un satellite géostationnaire en précisant les caractéristiques de son orbite, son altitude, sa visibilité depuis un point donné de la Terre, son usage et toute autre donnée jugée digne d’intérêt. On pourra par exemple se poser la question si un tel satellite pourrait se trouver de manière permanente à la verticale d’une ville française en justifiant la réponse.

Solution:

— Un satellite géostationnaire est un satellite qui reste constamment au-dessus d’un même point de la surface terrestre. Un satellite géostationnaire est donc immobile par rapport à un observateur immobile de la Terre.

— Deux contraintes pour le plan du mouvement du satellite :

— En conséquence de la conservation du moment cinétique, le mouvement du satellite géostationnaire est plan et le plan de la trajectoire du satellite contient le centre de force, c’est-à-dire le centre de la Terre.

— De plus, pour être géostationnaire, il doit rester à chaque instant à la verticale du même pointP de la Terre. Par conséquent le plan du mouvement du satellite géostationnaire doit être confondu avec le plan du mouvement du point P de la surface de la Terre.

Le mouvement d’un pointP de la surface de la Terre dans le référentiel géocentrique est un mouvement circulaire dont le centre est sur l’axe de rotation de la Terre (pôle Sud-pôle Nord). Le plan du mouvement du pointP est perpendiculaire à l’axe (pôle Sud-pôle Nord).

Ainsi le plan du mouvement du satellite géostationnaire doit contenir le centre de la Terre et doit être perpendiculaire à l’axe (pôle Sud-pôle Nord). Ce plan est unique : c’est le plan de l’équateur.

Le plan de la trajectoire d’un satellite géostationnaire est le plan de l’équateur.

— Un satellite géostationnaire reste à chaque instant à la verticale du même point de la surface de la Terre.

Par conséquent, la période du mouvement du satellite géostationnaire doit être de 24h (plus précisément 23h56min4s : durée d’un jour sidéral, c’est-à-dire d’une révolution de la Terre sur elle-même).

La 3^e loi de Kepler permet de déterminer le rayonRg de l’orbite : T²

R³_g = 4π² GM_T

Soit R_g = GM_TT² 4π²

!1/3

Or Rg =R_T +h, donc h=Rg−R_T = GMTT² 4π²

!1/3

−R_T

A.N. : Avec T = 23×60×60 + 56×60 + 4 s = 86164 s et R_T = 6370.10³m Altitude du satellite : h= 3,6.10⁷m = 36.10³ km

— Depuis un point de la Terre, le satellite géostationnaire reste fixe.

R12. Serait-il envisageable d’utiliser uniquement des satellites géostationnaires dans un système GPS ? Expliciter votre réponse.

Solution: Il est intéressant d’utiliser des satellites géostationnaires pour l’observation fixe d’une zone de la Terre, par exemple pour la météo ou pour la TV par satellite.

Exercice 3 Modèle de Bohr (D’après CCINP PC 2019 )

En 1923, Niels Bohr postule, d’une part, l’existence d’orbites circulaires sur lesquelles l’électron ne rayonne pas (pos- tulat mécanique) et, d’autre part, que le mouvement d’un électron, d’une orbite à l’autre se traduit par l’émission ou l’absorption d’énergie électromagnétique (postulat optique).

Physique − DS n°9 (1)− Corrigé

Page 9 /15 PCSI

Année 2021-2022 Lepostulat mécaniquetraduit la quantification de la norme du moment cinétique de l’électron par rapport au centre de l’atome :

L=n~=n h 2π

où nest le nombre quantité principal, n∈N^∗ eth la constante de Planck.

•

x proton

•_{électron e}⁻ M

−

→er

−

→uθ

θ r

sens de rotation de l’électron

−

→F

Figure 4 – Modèle planétaire de l’atome d’hydrogène

Nous allons étudier le mouvement de l’électron, de masse me, de l’atome d’hydrogène, sur une orbite circulaire de rayon r (Figure 4). Le noyau est considéré, dans le référentiel galiléen du laboratoire, fixe, ponctuel et placé en son centre C. Le centre de la trajectoire circulaire de l’électron est doncC.

Pour étudier le mouvement circulaire de l’électron, nous allons utiliser le repère polaire pour lequel, en un point M de la trajectoire décrite par l’électron, on associe deux vecteurs unitaires −→u_r et −→u_θ (Figure4).

R1. Donner l’expression de la force coulombienne exercée par le proton sur l’électron, en fonction de la charge élémentaire, e, de la perméabilité absolue du videε₀, de la distancer séparant le proton et l’électron et d’un vecteur unitaire.

Faire un schéma et vérifier la cohérence de la force avec la nature attractive ou répulsive que doit présenter cette force.

Solution:

Système : électron de masse me et de chargeq =−e

Référentiel : du laboratoire, lié au proton, considéré galiléen à l’échelle de l’expérience.

Actions mécaniques : force coulombienne exercée par le proton sur l’électron −→

f =− e² 4πε₀r²

−

→u_r

Cette force est attractive car elle s’exerce entre deux particules chargées de signe opposé, ce qui est bien conforme à son expression (de sens opposé à −→ur.

R2. Comment peut-on qualifier cette force ?Deux termes sont attendus.

Solution: La force Coulombienne est centrale et conservative .

R3. Établir l’expression de la norme du vecteur vitesse de l’électron dans l’hypothèse du mouvement circulaire, en fonction dem_e,e,ε₀ etr.

Solution:

On applique le PFD à l’électron : md−→v

dt =− e² 4πε0r²

−

→u_r

Or la trajectoire de l’électron est supposée circulaire, ainsi −→v =rθ˙−→u_r et−→a =−rθ˙²−→u_r+rθ¨−→u_θ =−v² r

−

→u_r+rθ¨−→u_θ En projetant le PFD selon −→u_r, on obtient : −m_ev²

r = −e² 4πε0r² Soit : v=

s e² 4πε0mer

Physique − DS n°9 (1)− Corrigé

Page 10 / 15 PCSI

Année 2021-2022 R4. Exprimer le vecteur moment cinétique de l’électron par rapport à C, en fonction de e, me, ε0, r et d’un vecteur

unitaire.

Solution: Moment cinétique de l’électron par rapport àC (le proton) :

−→L_C(M) = −−→

CM∧m_e−−−→

v(M)

= r−→u_r∧m_ev−→u_θ

= mer× s

e² 4πε0mer

−

→uz

= e

rm_er 4πε0

−

→u_z

−→LC(M) =e rmer

4πε₀

−→ uz

R5. Montrer que le postulat mécanique implique que l’électron ne peut se trouver que sur certaines orbites de rayon rn=r0n².

Préciser l’expression der₀ en fonction de ε₀,h,m_e ete. Calculer la valeur de r₀. Solution: Le postulat mécanique indique que :

k−→

L_C(M)k = n~ e

rmer

4πε₀ = n~

mere² 4πε0

= n²~² r = n²4πε₀~²

m_ee² r = n² 4πε₀h²

4π²mee² soit r = ε0h²

πmee²n²

Le rayon de l’orbite de l’électron est quantifié, et vaut n² faut r₀= ε₀h²

πmee² = 5,29.10⁻¹¹m R6. Donner l’expression de l’énergie potentielle coulombienne de l’électron.

Solution: Énergie potentielle coulombienne de l’électron : Ep =− e² 4πε₀r

R7. Exprimer l’énergie cinétique de l’électron en fonction dee,m_e,ε₀ etr. Quelle est son lien avec l’énergie potentielle coulombienne ?

Solution: Énergie cinétique de l’électron :

Ec = 1 2mev²

= 1

2me× e² 4πε0mer

= e² 8πε₀r

= −Ep

2

Physique − DS n°9 (1)− Corrigé

Page 11 / 15 PCSI

Année 2021-2022 R8. Exprimer l’énergie mécanique en fonction dee,me,ε0 etr.

Solution: L’énergie mécanique s’exprime alors : Em =Ec+Ep=− e² 8πε0r

R9. Montrer que le postulat mécanique implique que l’électron qui se trouve sur une orbite de rayon r_n possède une énergie mécanique E_M =−E₀

n².

Préciser l’expression deE₀, en fonction deε₀,h,m_e ete.

Calculer, en joule puis en électronvolt, la valeur de E₀. Que représente physiquement E₀?

Solution:

Em = − e² 8πε0r

= − e²

8πε₀ × πmee² ε₀h²n²

= −m_ee⁴ 8ε²₀h² × 1

n²

= −E₀ n²

Les niveaux d’énergie sont quantifiés, et l’énergie mécanique vaut EM =−E0

n² , avec E₀= m_ee⁴

8ε²₀h² = 2,18.10⁻¹⁸J = 13,6 eV

Cette énergie représente l’énergie de première ionisation, c’est l’énergie à fournir pour arracher le premier électron.

Lorsqu’un électron va d’une orbite externe vers une orbite interne, on parle de réarrangement du cortège électronique ou de désexcitation et cela se traduit par l’émission d’un photon.

On rappelle que l’énergie d’un photon est donné parε=hν, où ν est la fréquence.

R10. Montrer que la longueur d’onde du photon émis est liée aux nombres quantiques ni et nf des orbites de départ et d’arrivée de l’électron par l’expression de Rydberg-Ritz : 1

λ =RH

"

1 n²_f − 1

n²_i

#

avec ni > nf.RH la constante de Rydberg.

Préciser l’expression deR_H en fonction de E₀,h etc. Indiquer sa valeur et son unité.

Solution: L’énergie du photon émis lors d’une désexcitation est liée aux niveaux d’énergie de départ et d’arrivée par :

hν = E_f −Ei

hc

λ = E_f −E_i hc

λ = −E₀ n²_f +E0

n²_i 1

λ = −E₀ hc

1 n²_f − 1

n²_i

!

On identifie alors la constante de Rydberg : R_H =−E₀

hc = 1,10.10⁷ m⁻¹ Pour l’unité :

E₀ hc

= J

J · s× m · s⁻¹ = m⁻¹

Physique − DS n°9 (1)− Corrigé

Page 12 / 15 PCSI

Année 2021-2022

Exercice 4 Pendule de torsion (Durée : 1 heure)

On réalise un pendule de torsion à l’aide de deux fils de torsion verticaux selon l’axe (Oz) (un en z >0 et un enz <0), chacun ayant une constante de raideurk.

On rappelle que, lorsque le fil est tordu d’un angle θ il exerce par rapport à son axe (ici l’axe vertical (Oz)) un couple de momentM =−kθ.

Entre ces deux fils de torsion est fixée une tige de longueur 2`= 40 cm parallèlement au sol du laboratoire (voir figure).

Aux deux extrémités de cette tige son attachées deux masses.

On note I le moment d’inertie de l’ensemble {masses + tige} par rapport à l’axe vertical (Oz).

Vue de face (en l’absence de torsion)

O Fil de torsion 1 Fil de torsion 2

⊗_y z

axe de référencex

•

^{` `}

•

−

→g

Vue de dessus y

(Oz) axe de référencex

•

`

`

•

θ

−⊗

→g

Le système évoluant dans l’air, on supposera que les masses sont chacune soumises à une force de frottements visqueux de la forme −→

Ff = −h−→v où h est une constante positive et −→v est la vitesse de la masse. On négligera les frottements s’exerçant sur la tige.

On notera Ω = ˙θ la vitesse angulaire de rotation.

Équation du mouvement

R1. Donner l’expression du moment cinétique du système {masses + tige}.

Solution: Le moment cinétique du système {masses + tige} s’exprime en fonction du moment d’inertieI et de la vitesse angulaire ˙θ par : L_Oz =Iθ˙

R2. Faire un bilan précis des actions mécaniques s’exerçant sur le système étudié, et représenter les forces sur un schéma.

Solution:

Système : {masses + tige}

Référentiel : Terrestre considéré galiléen à l’échelle de l’expérience Bilan des actions mécaniques :

— poids des deux masses et de la tige (mtot−→g), qui s’exerce au centre d’inertie du système situé au milieu de la tige.

— tension du fil−→

T =T−→uz

— couple de torsion du fil 1 :M =−kθ

— couple de torsion du fil 2 :M =−kθ

— Actions de frottement fluide sur les deux masses −→

F_f1 =

−h−→v1 et−→

Ff2 =−h−→v2

Vue de dessus

(Oz)

x

•

`

`

•

θ

−→Ff1

−→F_f2

Remarques 1. Faire un bilan des actions mécaniques précis

— commencer par définir le système étudié précisément. N’est pas assez complet : « le pendule de torsion » ; « la tige » ; « les masses » ;

— le poids m−→g est le poids d’une masse, or le système est plus complet !

— il y a deux fils de torsion, il y a deux couples de torsion à considérer, qui sont égaux, d’après les indications de l’énoncé qui fournit l’expression du moment ;

— il y a deux masses, chacune soumise à une force de frottement fluide différente. Vu la constitution, ces deux forces sont opposées, il s’agit donc d’un couple, dont le moment est non nul par rapport à l’axe de rotation.

Physique − DS n°9 (1)− Corrigé

Page 13 / 15 PCSI

Année 2021-2022 Le schéma est fait pour un mouvement ayant lieu dans le sens direct, à savoir Ω = ˙θ >0. Les vecteurs vitesses des deux masses sont orthoradiaux dirigés dans le sens direct, les forces de frottement fluide sont sont orthoradiales dirigées dans le sens indirect.

R3. Exprimer le moment résultant des deux forces de frottements fluides en fonction deh,`et Ω.

On vérifiera qu’il est non nul.

Solution: Moment de−→

F_f1 s’exerçant sur M₁ :MOz(−→

F_f1) =−h`Ω×`=−h`²Ω, car :

— la norme de la forcek−→

Ff1k=hk−→v1k=hk`Ω−→uθ1k=h`Ω (dans le cas Ω>0).

— le bras de levier, c’est-à-dire la plus petite distance entre la droite d’action de (Oz) vaut`, puisque les−→

F_f1 est orthogonal à l’axe de rotation ;

— elle fait tourner dans le sens indirect.

Moment de −→

F_f2 s’exerçant surM₂ :MOz(−→

F_f2) =−h`Ω×`=−h`<sup>2</sup>Ω, car le bras de levier vaut` et qu’elle fait tourner dans le sens indirect.

Le moment des résultant des forces de frottement vaut donc Mf =−2h`²Ω (il s’agit d’un couple : la résultante est nulle, mais pas le moment).

R4. Établir l’équation différentielle satisfaite par l’angleθ(t) et la mettre sous la forme : ¨θ+ 2 τ

θ˙+ω₀²θ= 0 en donnant les expressions de τ et de ω₀ en fonction de I,h,`etk.

Solution: On applique la LMC par rapport à l’axe de rotation (Oz) : dL_Oz

dt =MOz(poids) +MOz(−→

T) + 2M +MOz(−→

F_f1) +MOz(−→

F_f2) avec :

• moment cinétique du système : L_Oz =IΩ ;

• les moments du poids et de la tension du fil par rapport à (Oz) sont nuls car les deux forces sont colinéaires à l’axe de rotation (Oz) ;

• moment résultant de torsion :Mt=−2kθ La LMC donne : Iθ¨=−2kθ−2h`<sup>2</sup>Ω⇔ θ¨+2h`²

I

θ˙+ 2k I θ= 0 Que l’on peut mettre sous la forme : ¨θ+2

τ

θ˙+ω₀²θ= 0, avec ω0 = s

2k

I et τ = I h`²

Résolution de l’équation

À l’instantt= 0, le système est lâché de sa position de repos (θ= 0) avec une vitesse angulaire initiale ˙θ0. Les frottements sont suffisamment faibles pour que le régime d’oscillation du pendule de torsion soit pseudo-périodique.

R5. Déduire de l’hypothèse précédente une condition sur h.

Solution:

Le régime est pseudo-périodique à condition que le discriminant de l’équation caractéristique est négatif :

∆ = 4

τ² −4ω²₀ <0⇔ 1

τ < ω₀⇔ h`² I <

r2k I Soit h <

√ 2kI

`²

R6. Déterminer alors, dans le cas des petites oscillations, la solution θ(t) de l’équation différentielle (en fonction de t, ω0,τ et ˙θ0), puis tracer l’allure de sa représentation graphique.

Physique − DS n°9 (1)− Corrigé

Page 14 / 15 PCSI

Année 2021-2022 Solution: Les racines de l’équation caractéristiques sontx=−1

τ ±j r

ω₀²− 1 τ² Les solutions s’écrivent : θ(t) =e^−t/τ Acos(ωt) +Bsin(ωt), avec ω=

r

ω²₀− 1 τ² θ(0) = 0 =A et ˙θ(0) =Bω= ˙θ₀

Ainsi θ(t) = θ˙₀

ωe^−t/τsin(ωt)

R7. Que devient l’expression de la pseudo-période T lorsqu’on se trouve en régime de faible amortissement (c’est-à- dire lorsque τ T0 où T0 est la période propre du système).

Solution: La pseudo-période est donnée par T = 2π

ω = 2π r

ω²₀− 1 τ²

. Siτ T₀, soitτ 1

ω₀, alors T ≈ 2π ω₀

R8. En déduire une expression approchée de la vitesse angulaire Ω(t) = ˙θ(t) = Ae^−t/τcos(ωt) où l’on précisera les expressions deA et de ω.

Solution: Dans ce cas-làθ≈ θ˙₀

ω₀e^−t/τsin(ω₀t) Ω = ˙θ=

θ˙0

ω₀e^−t/τ

−1

τ sin(ω0t) +ω0cos(ω0t)

≈ θ˙0

ω₀e^−t/τ(+ω0cos(ω0t)), car 1 τ ω0

Soit Ω(t)≈θ˙0e^−t/τcos(ω0t)

Étude énergétique

R9. Rappeler l’expression de l’énergie cinétiqueEcdu système en fonction deI et de Ω.

Solution: Énergie cinétique du système Ec= 1 2IΩ² .

R10. On définit l’énergie potentielle associée à un couple de forces conservatif par la relation :M =−dEp

dθ où M est le moment du couple par rapport à l’axe de rotation.

En déduire l’expression de l’énergie potentielle associée au couple de torsion.

Solution: On définit l’énergie potentielle associée à un couple de forces conservatif par la relation :M =−dEp

où M =−kθ pour le couple de torsion dθ Ainsi −dEp

dθ =−kθ, soit Ep(θ) = 1

2kθ²+K , où K est une constante.

On peut choisir l’origine de l’énergie potentielle de torsion nulle quand le pendule est à sa position de référence, alors K= 0 et Ep(θ) = 1

2kθ²

R11. En déduire l’expression de l’énergie mécanique Em(t) du système, dans le régime de faible amortissement, en fonction du tempst, du moment d’inertie I, de τ et de ˙θ₀.

Solution: L’énergie mécanique est la somme de l’énergie cinétique et de toutes les énergies potentielles (il ne faut pas oublier qu’il y a deux fils !) :

Em=Ec+Ep1+Ep2 = 1

2IΩ²+1

2kθ²×2

Physique − DS n°9 (1)− Corrigé

Page 15 / 15 PCSI

Année 2021-2022 Soit Em = 1

2Iθ˙²₀e^−2t/τcos²(ω0t) +k θ˙²₀

ω²₀e^−2t/τsin²(ω0t) Soit Em

1 2

θ˙²₀e^−2t/τ

Icos²(ω₀t) + 2 k

ω²₀ sin²(ω₀t)

Or ω₀²= 2k

I , soit 2k ω₀² =I Ainsi Em = 1

2Iθ˙₀²e^−2t/τ cos²(ω₀t) + sin²(ω₀t) Ainsi Em(t) = 1

2Iθ˙²₀e^−2t/τ : l’énergie mécanique décroit expo- nentiellement dans le temps.
