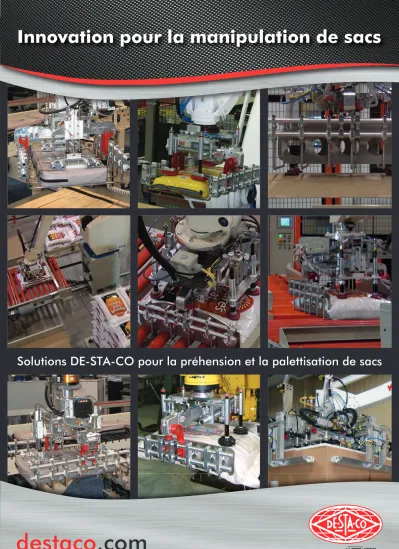

Innovation pour la manipulation de sacs
destaco.com
Solutions DE-STA-CO pour la préhension et la palettisation de sacs
2
Dimensions and technical information are subject to change without notice
destaco.com DESIGNING INNOVATION
Press Room Catalog
Brésil Espagne
Pays-Bas Royaume Uni
France
Inde
Thaïlande
Chine Charlevoix,
MI USA Auburn Hills,
MI USA Allemagne
Red Wing, MN USA Wheeling, IL USA
Grâce à un réseau d’assistance international, DE-STA-CO offre un service complet uniforme partout dans le monde. Que vos opérations soient localisées ou réparties sur plusieurs continents, vous aurez toujours accès à un service clients et à un service technique d’excellente qualité.
Depuis sa création en 1915, DE-STA-CO continue de fournir des solutions de serrage et d’automatisation innovantes. Nous avons l’honneur de travailler aux côtés de nos clients dans le monde entier pour mener à bien notre principale mission, et notamment pour :
•
fournir un service de premier ordre et une excellence opérationnelle ;
•
améliorer la productivité de nos clients grâce à des solutions personnalisées ;
•
développer des produits répondant à des exigences applicatives uniques ;
• respecter nos dates de livraison ;
•
garantir une valeur optimale sur l’ensemble de notre catalogue de produits.
Une présence à l’échelle mondiale
2
DE-STA-CO fournit des solutions de productivité à une gamme diversifi ée de segments de marché.
• Aéronautique
• Industrie automobile/
Transports
• Produits de consommation
• Agroalimentaire et conditionnement
• Moulage par injection plastique
• Médecine
• Défense
3
Dimensions and technical information are subject to change without notice
DESIGNING INNOVATION destaco.com
Press Room Catalog
3Les préhenseurs de sacs de la série DBG de DE-STA-CO offrent pour la fi n
de la ligne des solutions de prise et dépose ainsi que de palettisation. Leur forme légère et simplifi ée assure à nos clients la solution de préhension de sacs
actuellement la plus rapide et la plus fi able.
Autres caractéristiques :
• réglage sur site de la position des doigts et de l’angle d’ouverture ;
• conception simple – pas de tringlerie compliquée ;
• actionneur pneumatique étanche ;
• détection intégrée des positions ouverte et fermée ;
• en option, ressort de recul et recul pneumatique ;
• en option, prélèvement de plaques de transfert et palettes ;
• En option, commandes et distribution.
Un nouveau début pour la fin de la ligne
3Les préhenseurs de sacs de la série DGB de DE-STA-CO utilisent un mécanisme de verrouillage à bascule pour assurer la sécurité des sacs même en cas de coupure de
pression d’air.
Grâce à leur actionnement rapide, les
préhenseurs DGB sont à même de palettiser jusqu’à 30 sacs par minute lorsqu’ils sont associés à l’automatisation d’un robot.
DE-STA-CO propose également des solutions personnalisées pour répondre à toutes les exigences de manipulation, de transfert et de palettisation.
Numériser le code QR pour parcourir le site Web.
réglage sur site de la position des doigts et de
en option, ressort de recul et recul pneumatique ;
en option, prélèvement de plaques de transfert et palettes ; réglage sur site de la position des doigts et de
en option, ressort de recul et recul pneumatique ;
en option, prélèvement de plaques de transfert et palettes ;
Série DBG – Préhenseurs de sacs – Vue d’ensemble
Options supplémentaires disponibles (DBG50) : recul pneumatique (PU4-BU) ;
prélèvement pneumatique de plaques de transfert (PU4-SP)
Commandes en option (CP)
Prélèvement de palettes en option (PP)
Ressort de recul en option (SU2)
DBG50-2-SU2 (illustré) Options supplémentaires disponibles
(DBG100) :
recul pneumatique (PU6-BU) ; ressort de recul (SU3).
DBG100-2-PU6-SP-PP-CP (illustré) Prélèvement pneumatique de plaques de
transfert en option (PU6-SP)
Interface à monter sur le robot (vendue séparément)
Prélèvement de palettes en option (PP) Commandes en option (CP)
Numériser les codes QR pour voir les vidéos sur les applications des préhenseurs de sacs.
Solutions DE-STA-CO pour la préhension et la palettisation de sacs
4
Série DBG – Préhenseurs de sacs – Modèles de base
DBG50-2 DBG100-2
Doigts de préhenseurs de sacs et de manipulateurs de palettes réglables sur site
Préhenseurs de sacs de la série DGB
Fiche technique DBG50-2 DBG100-2
Poids du produit : 17kg [38 lbs] 43kg [95 lbs]
Capacité de charge
maximale : 23kg [50 lbs] 45kg [100 lbs]
Taille maximum des
sacs : 432 x 711 x 122mm
[17 x 28 x 5 in] 610 x 1016 x 170mm [24 x 40 x 6.7 in]
Série DBG - Préhenseurs de sacs - Informations pour la commande
DBG50-2 PU4-SP PP CP
DBG50-2
SU2 Ressort de recul 2 pouces PU4-BU Recul pneumatique 4 pouces
PU4-SP Prélèvement pneumatique de plaques de transfert 4 pouces DBG100-2
SU3 Ressort de recul 3 pouces PU6-BU Recul pneumatique 6 pouces
PU6-SP Prélèvement pneumatique de plaques de transfert 6 pouces Modèle de base
DBG50-2 DBG100-2
PP Prélèvement de palettes CP Commande et distribution
Remarque : Laisser en blanc si l’option n’est pas nécessaire.
Solutions DE-STA-CO pour la préhension et la palettisation de sacs
5Série DBG – Préhenseurs de sacs – Options
PU(x)-SPPrélèvement pneumatique de plaques de transfert en option
• En plus du ressort compensateur en option, un système de vide peut être ajouté au produit pour manipuler les plaques de transfert.
• Plus besoin d’un second effecteur ni d’une seconde opération.
• Course 4” pour le DBG50-2 (PU4-SP)
(Ajouter éventuellement un poids de 5 kg [11 lbs]
au modèle de base)
• Course 6” pour le DBG100-2 (PU6-SP)
(Ajouter éventuellement un poids de 10kg [23 lbs]
au modèle de base)
PU(x)-BURecul pneumatique en option
• Le compensateur pneumatique est prolongé pour entrer en contact avec le produit afin de mieux le stabiliser et contrôler durant ses déplacements.
• Course 4” pour le DBG50-2 (PU4-BU)
(Ajouter éventuellement un poids de 3,6 kg [8 lbs]
au modèle de base)
• Course 6” pour le DBG100-2 (PU6-BU)
(Ajouter éventuellement un poids de 9 kg [20 lbs]
au modèle de base)
SU(x)Ressort de recul en option
• Solution simple et rentable.
• Maintien d’une pression constante sur le produit.
• Solution économique pour assurer le contrôle du produit durant le transport.
• Ressort de recul en option pour le DBG50-2 (SU2) (Ajouter éventuellement un poids de 2,9 kg [6,4 lbs]
au modèle de base)
• Ressort de recul en option pour le DBG100-2 (SU3) (Ajouter éventuellement un poids de 5,6 kg [12,4 lbs]
au modèle de base)
Solutions DE-STA-CO pour la préhension et la palettisation de sacs
6
Série DBG – Préhenseurs de sacs – Options Série DBG – Préhenseurs de sacs – Options
CPCommandes et distribution
• Les options de commande sont configurées en fonction des différentes options commandées pour le préhenseur de sacs.
(Ajouter éventuellement un poids de 2,3 kg [5 lbs]
au modèle de base)
PPPrélèvement de palettes en option
• Pour que la solution soit complète, DE-STA-CO propose également un « prélèvement de palettes » permettant au client de prélever et de déplacer les palettes vides.
• Prélèvement de palettes en option pour le DBG50-2 (Ajouter éventuellement un poids de 13 kg [29 lbs] au modèle de base)
• Prélèvement de palettes en option pour le DBG100-2 (Ajouter éventuellement un poids de 22 kg [48 lbs] au modèle de base)
DBG Interface pour robot préhenseur (vendue séparément)
• Structure soudée en aluminium
• Peinte de couleur orangé de sécurité
• Disponible avec un diamètre de vissage de 100, 125,160 et 200 mm (colonnettes personnalisées disponibles sur demande)
• Boulons de fixation au préhenseur de sacs fournis
• DBG50-2 – ajouter éventuellement un poids de 3 kg [7 lbs]
au modèle de base
• DBG100-2 – ajouter éventuellement un poids de 4 kg [8 lbs]
au modèle de base
Solutions DE-STA-CO pour la préhension et la palettisation de sacs
7© Copyright 2015 DE-STA-CO. Tous droits de mise en page, photos et textes réservés à l’éditeur
DE-STA-CO. Toutes reproductions photomécaniques ou autres uniquement possibles avec notre autorisation expresse.
Toutes les ventes sont soumises à nos conditions de vente, de livraison et de paiement. KAT-DBG-B-0515-FR
