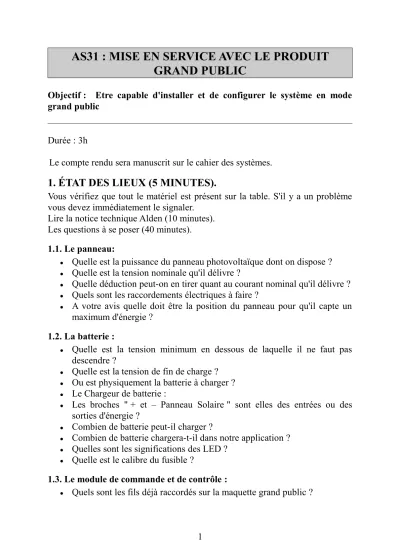

AS31 : MISE EN SERVICE AVEC LE PRODUIT GRAND PUBLIC
Objectif : Etre capable d'installer et de configurer le système en mode grand public
Durée : 3h
Le compte rendu sera manuscrit sur le cahier des systèmes.
1. ÉTAT DES LIEUX (5 MINUTES).
Vous vérifiez que tout le matériel est présent sur la table. S'il y a un problème vous devez immédiatement le signaler.
Lire la notice technique Alden (10 minutes).
Les questions à se poser (40 minutes).
1.1. Le panneau:
● Quelle est la puissance du panneau photovoltaïque dont on dispose ?
● Quelle est la tension nominale qu'il délivre ?
● Quelle déduction peut-on en tirer quant au courant nominal qu'il délivre ?
● Quels sont les raccordements électriques à faire ?
● A votre avis quelle doit être la position du panneau pour qu'il capte un maximum d'énergie ?
1.2. La batterie :
● Quelle est la tension minimum en dessous de laquelle il ne faut pas descendre ?
● Quelle est la tension de fin de charge ?
● Ou est physiquement la batterie à charger ?
● Le Chargeur de batterie :
● Les broches " + et – Panneau Solaire " sont elles des entrées ou des sorties d'énergie ?
● Combien de batterie peut-il charger ?
● Combien de batterie chargera-t-il dans notre application ?
● Quelles sont les significations des LED ?
● Quelle est le calibre du fusible ?
1.3. Le module de commande et de contrôle :
● Quels sont les fils déjà raccordés sur la maquette grand public ?
1
AS31 : Mise en service avec le produit grand public
● Quels sont ceux qu'il reste à raccorder avec des cordons de laboratoire ? Décrivez les raccordements à effectuer.
● Dans quelle zone géographique nous situons nous (zone de villégiature) ?
● Quelles sont alors chronologiquement les touches à appuyer ?
● Pourquoi doit-on entrer la zone géographique, la date et l'heure dans le système ?
● Pourquoi a-t-on besoin du mode de fonctionnement " manuel " au début de la mise en service ?
● Fusibles :
● Quel est le rôle du fusible " Batterie 1 " sur le module " Panneau solaire " ?
● Quel est le rôle du fusible " Batterie 2 " sur le module " Panneau solaire " ?
● Quel est le rôle du fusible 10A sur la maquette grand public ?
● Quel est le rôle du fusible 3A sur la maquette grand public ?
1.4. Fonctionnement :
● Comment pourra-t-on prouver que le système fonctionne bien quand la mise en service sera effectuée ?
● Quels sont les appareils de mesure à utiliser ?
● Qu'est ce qu'est l'azimut du panneau ?
● Qu'est ce qu'est l'élévation du panneau ?
● A quoi sert un luxmètre ? Quelle est l'unité utilisée ? Quelle valeur approximative lira-t-on en plein soleil ? Quelle valeur approximative lira- t-on sur une table de travail avec un éclairage artificiel ?
● Quel est le rôle d'une boussole ? Quelle valeur en degrés lira-t-on pour une orientation à l'ouest ?
2. RACCORDEMENTS (15 MINUTES).
● Placer tous les interrupteurs sur " ARRÊT .
● Sortez le panneau solaire sur roulettes à l'extérieur, mais laissez le reste à l'intérieur.
● Orientez le panneau encore plié avec la boussole.
● Procédez à tous les raccordements.
● Il faut un ACCORD DU PROFESSEUR avant de continuer le TP.
3. MISE EN CONFORMITÉ (90 MINUTES).
● Mettez sous tension.
● Faite la mise en service.
● Prouvez que le système fonctionne bien.
● Quel est la valeur du courant de batterie ?
● Y a-t-il charge ou décharge de la batterie ?
2/3
AS31 : Mise en service avec le produit grand public
● Quelle est la tension mesurées sur le panneau solaire ?
● Quelle est la tension mesurée sur la batterie ?
● Quelles sont les LED allumées sur le chargeur ?
● Quelle est l'intensité lumineuse ?
● Quelle est la date et l'heure actuelle ?
● Quelle est l'élévation de votre panneau ?
● Quelle est l'azimut de votre panneau ?
4. RANGEMENT (10 MINUTES).
● Vous remettez tous les cordons dans la mallette.
● Vous remettez toutes les feuilles de documentation à leur place.
● Vous remettez tous les modules et appareils de mesure sur leur emplacement tracé sur la table.
● Vous ranger vos affaire personnelles.
● Vous signalez tous problème.
● Vous demandez une vérification par le professeur .
● Vous demandez une feuille de test.
5. TEST DE COMPRÉHENSION (10 MINUTES).
Vous répondez aux questions du test de vérification, rendez la feuille en sortant au moment de la sonnerie de fin de TP.
●
3/3
