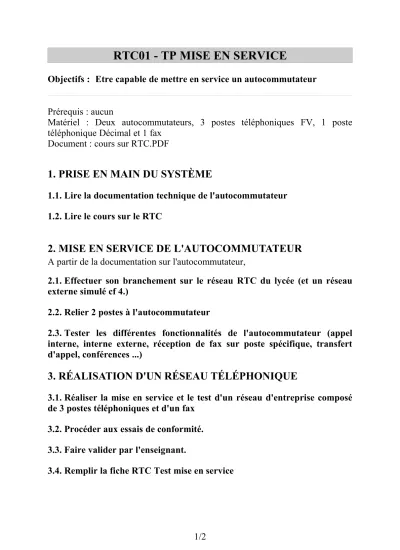

RTC01 - TP MISE EN SERVICE
Objectifs : Etre capable de mettre en service un autocommutateur
Prérequis : aucun
Matériel : Deux autocommutateurs, 3 postes téléphoniques FV, 1 poste téléphonique Décimal et 1 fax
Document : cours sur RTC.PDF
1. PRISE EN MAIN DU SYSTÈME
1.1. Lire la documentation technique de l'autocommutateur 1.2. Lire le cours sur le RTC
2. MISE EN SERVICE DE L'AUTOCOMMUTATEUR
A partir de la documentation sur l'autocommutateur,
2.1. Effectuer son branchement sur le réseau RTC du lycée (et un réseau externe simulé cf 4.)
2.2. Relier 2 postes à l'autocommutateur
2.3. Tester les différentes fonctionnalités de l'autocommutateur (appel interne, interne externe, réception de fax sur poste spécifique, transfert d'appel, conférences ...)
3. RÉALISATION D'UN RÉSEAU TÉLÉPHONIQUE
3.1. Réaliser la mise en service et le test d'un réseau d'entreprise composé de 3 postes téléphoniques et d'un fax
3.2. Procéder aux essais de conformité.
3.3. Faire valider par l'enseignant.
3.4. Remplir la fiche RTC Test mise en service
1/2
RTC01 - TP mise en service
4. REMARQUE SUR LE CÂBLAGE DE
L'AUTOCOMMUTATEUR :
Afin de tester les appels extérieurs on cablera les 2 autocommutateurs, c'est à dire :
4.1. Câblage sur Autocommutateur 1 : pas de branchement sur la ligne COM branchement d'un téléphone sur ligne 1
branchement de la ligne 2 vers l'autocommutateur 2 ligne COM grâce à un câble RJ11-RJ11
4.2. Câblage sur Autocommutateur 2 :
branchement des postes du réseau local sur l'autocommutateur 2.
4.3. Conclusion
La ligne extérieure est donc le téléphone branché sur la ligne 1 de l'autocommutateur 1. Donc on simule un appel de l'extérieur en composant sur ce téléphone le 2 (on appelle l'autocommutateur2).
2/2
