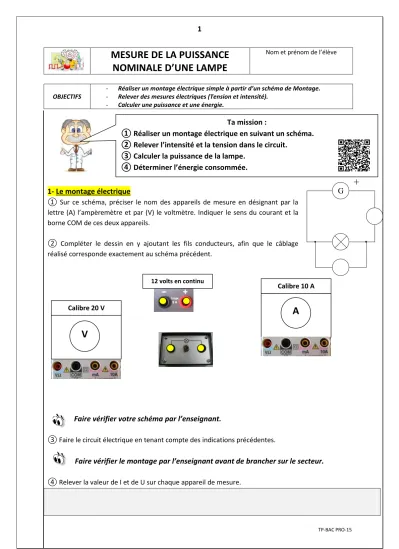

1
TP-BAC PRO-15
MESURE DE LA PUISSANCE NOMINALE D’UNE LAMPE
Nom et prénom de l’élève
OBJECTIFS
- Réaliser un montage électrique simple à partir d’un schéma de Montage.
- Relever des mesures électriques (Tension et intensité).
- Calculer une puissance et une énergie.
1- Le montage électrique
① Sur ce schéma, préciser le nom des appareils de mesure en désignant par la lettre (A) l’ampèremètre et par (V) le voltmètre. Indiquer le sens du courant et la borne COM de ces deux appareils.
② Compléter le dessin en y ajoutant les fils conducteurs, afin que le câblage réalisé corresponde exactement au schéma précédent.
Faire vérifier votre schéma par l’enseignant.
③ Faire le circuit électrique en tenant compte des indications précédentes.
Faire vérifier le montage par l’enseignant avant de brancher sur le secteur.
④ Relever la valeur de I et de U sur chaque appareil de mesure.
A V
G
+
Ta mission :
① Réaliser un montage électrique en suivant un schéma.
② Relever l’intensité et la tension dans le circuit.
③ Calculer la puissance de la lampe.
④ Déterminer l’énergie consommée.
12 volts en continu
Calibre 20 V
Calibre 10 A
2
TP-BAC PRO-15
2- Interprétation des résultats
① En vous aidant des mesures précédentes, calculer la puissance nominale de l’ampoule.
(Arrondir au 10ème le calcul)
② Cette ampoule reste allumée pendant 15 minutes, calculer l’énergie consommée en joules et en Wattheure.
→ La puissance électrique :
Unités : en Watt ; en Volt et en Ampère
→ L’énergie électrique :
Unités : en Joules ; en Watt et en seconde Unités : en Watt.heure ; en Watt et en heure
