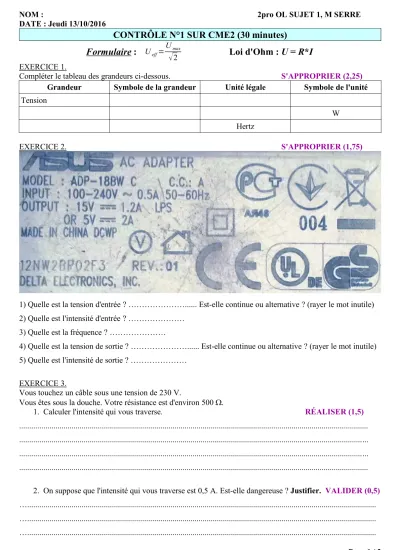

NOM : 2pro OL SUJET 1, M SERRE DATE : Jeudi 13/10/2016
CONTRÔLE N°1 SUR CME2 (30 minutes) Formulaire :
Ueff=Umax√
2Loi d'Ohm : U = R * I
EXERCICE 1.
Compléter le tableau des grandeurs ci-dessous. S'APPROPRIER (2,25) Grandeur Symbole de la grandeur Unité légale Symbole de l'unité Tension
W Hertz
EXERCICE 2. S'APPROPRIER (1,75)
1) Quelle est la tension d'entrée ? ………... Est-elle continue ou alternative ? (rayer le mot inutile) 2) Quelle est l'intensité d'entrée ? ………
3) Quelle est la fréquence ? ………
4) Quelle est la tension de sortie ? ………... Est-elle continue ou alternative ? (rayer le mot inutile) 5) Quelle est l'intensité de sortie ? ………
EXERCICE 3.
Vous touchez un câble sous une tension de 230 V.
Vous êtes sous la douche. Votre résistance est d'environ 500 Ω.
1. Calculer l'intensité qui vous traverse. RÉALISER (1,5)
...
...…
...…
...
2. On suppose que l'intensité qui vous traverse est 0,5 A. Est-elle dangereuse ? Justifier. VALIDER (0,5)
…...
…...
…...
Page 1 / 2
NOM : 2pro OL SUJET 1, M SERRE DATE : Jeudi 13/10/2016
CONTRÔLE N°1 SUR CME2 (30 minutes)
EXERCICE 4.
Vous avez obtenu la courbe ci-contre lors d'un TP.
Sensibilité verticale : 3 V/div
(c'est à dire qu'un carreau de haut correspond à 3 V) Sensibilité horizontale : 20 ms/div
(c'est à dire qu'un carreau de large correspond à 20 ms) 1. Marquer un point de la tension maximale sur
le graphique puis écrire cette valeur avec son unité ci-dessous. RÉALISER (0,25)
COMMUNIQUER (0,5)
Umax = ……….
2. Calculer la tension efficace (Ueff) à 0,1 près en n'oubliant pas l'unité. RÉALISER (0,5)
………...
………...
………...
………...
3. Déterminer la période, en ms puis en s. S'APPROPRIER (0,5) + COMMUNIQUER (0,5)
………
………
………
4. On suppose que la période est de 0,025 s. Calculer la fréquence à 0,01 près. RÉALISER (1,25)
………
………
QUESTIONS RAPIDES. S'APPROPRIER (0,5)
1) Quelle est la tension du secteur en France ? ………
2) Quelle est la fréquence du secteur en France ? ………
Page 2 / 2
