RIVE DROITE

RENFORCEMENT DES DIGUES ET BERGES DE GARONNE

RIVE DROITE

RENFORCEMENT

DES BERGES ET DIGUES DE GARONNE RIVE DROITE

Bordeaux Métropole est devenue compétente en matière de « gestion des milieux aquatiques et de prévention des inondations » (GEMAPI) par anticipation, depuis le 1

^er

janvier 2016. Elle est donc gestionnaire de ses digues et peut ainsi assurer la protection de ses habitants et de leurs biens face au risque inondation.

Les digues de protection de la rive droite de la Garonne ont été sollicitées à plusieurs reprises depuis la tempête de décembre 1999

qui a profondément marqué le territoire par ses dégâts et inondations d’envergure. Bordeaux Métropole a alors entrepris de reprendre en main  son système d’endiguement et de programmer les travaux nécessaires pour assurer la pérennité de ses ouvrages. Ces travaux sont en partie  financés par le Programme d’action de prévention des inondations (PAPI) 2016-2021 de l’estuaire, qui permet de bénéficier de subventions  de l’État.

La réfection de ses digues est une nécessité pour la métropole qui se doit d’avoir un système efficace pour réduire fortement la vulnérabilité  des biens et des personnes situés en arrière des protections et pour poursuivre une croissance urbaine largement orientée sur la rive droite  (comme en témoigne l’Opération d’Intérêt National Bordeaux Euratlantique en cours).

TROIS TYPES

DE TRAVAUX SERONT MENÉS

Des travaux de confortement

des talus sous-fluviaux et de génie-civil

Il s’agit de stopper l’érosion des talus qui menace  la digue de glissements généralisés par la mise  en place d’un rideau métallique mixte. Ce rideau  sera réalisé depuis le fleuve par deux ateliers  nautiques et permettra de mettre en place  un combiwall qui alternera pieux et palplanches,  les pieux permettant un ancrage profond  dans le sous-sol de la Garonne et les palplanches  reprenant les efforts des talus. Ce rideau est  implanté sous le niveau des plus basses eaux  de la Garonne qui est soumise au marnage  de l’océan avec, à Bordeaux, environ 4 mètres  de différence entre la marée haute et la marée  basse. Ces travaux n’engendreront donc aucun  impact visuel négatif sur un paysage fleuve-ville  remarquable, classé Natura 2000. Les digues  constituées de béton armé parfois très dégradé  feront l’objet de reprises simples (injections,  mortier) ; celles en terre seront remplacées  par un rideau de palplanches simple.

• Début des travaux : avril 2017

• Fin prévisionnelle des travaux : novembre 2017

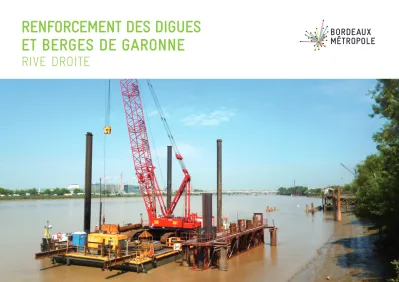

Atelier aval   (vibrofonçage)

Atelier amont : mise   en place du mouton diesel

(battage des palplanches)

Des travaux paysagers, voirie et réseaux divers

Quelques risques d’érosion interne et de basculement  sur les digues constituées de murets de protection  existent. Afin de conforter les ouvrages et de limiter  ces deux risques, il a été décidé de reprendre  la piste cyclable longeant actuellement la digue,  en l’élargissant pour la transformer en voie verte  et en la rehaussant. Cet aménagement offrira  une plus-value paysagère forte et constituera  pour les modes doux un équipement de qualité ainsi  qu’un cadre agréable, avec vue sur le fleuve, embelli  par des plantations et du mobilier urbain.

• Début des travaux : juin 2017

• Fin prévisionnelle des travaux : juillet 2018

Les berges naturelles

Protection:

Palplanche voie verte 4m Profil 22

Le Quai de la Souys

Centre commercial

1.30 4.00 3.50 1.55 6.2 4.9 6.1 2.8 1.4

10.35

Voirie existante

Voie verte Bande

plantée Berge naturelle

Fleuve Noue Voirie Stationnement

bus Trottoir EmpriseE.V

complémentaire potentielle futur TCSP

Emprise projet

Variable mini 0.50m

Limite projet

21.4 1.1

1.0 1.3

0.5

Variable mini 2.00 m

1.1 5.47

4.64

1.30 4.00

4.64

10.35 3.50

4.36 5.09

Emprise projet

5.49 Cote évé.

1999 5.44 +5cm

5.14 semis

mélanges grainiers herbacés de haut de berge

Variable mini 0.50m

PALPLANCHE

5.22 Arbres ponctuels de petit développement au port libre

Drain de collecte Ø300 vers EP voirie

Tranchée drainante en GNT 40/70 Feutre géotextile 1.3

0.5

Variable mini 2.00 m Bande végétale

espèces pionnières non invasives + graminées paillage géotexile biodegradable de jute et pierre galet de garonne + blocs marches béton brut accès carrelets et pontons

1.1

0.25 0.25

0.50 0.40

1.00

Vue perpective

0.50

1.00 0.25 0.25

Vue de profil

Vue en plan

BLOC MARCHE

accès privatif carrelet - Béton préfa

Indice Phase

1 Echelle Format

Maitre d'ouvrage

Maîtrise d'oeuvre d'études et de travaux des ouvrages de protection contre les inondations fluvio-maritimes de la plaine rive droite

Approuvé Vérifié Etabli

Indice Date Description

Emission initiale 1

1/100 2971470

Numéro de planche COUPE 3/ 6

29/02/16 CJ ES ES

PRO

Coupe CC' - Aménagements urbains et paysagers

Maitre d'oeuvre

Avenue de la Résistance 33305 LORMONT Tel: +(33) 5 57 77 66 29 Fax: +(33) 5 57 77 66 30

Détails 1/50

Coupe 1/100 Détails 1/50

Emplacement du fichier : L:\Missions\04_PRO\Dessin Nom du fichier: E-VBO160004_PRO_COUPES_URBAIN-indB.dwg

QUAI DE LA SOUYS

Des travaux de restauration

des berges par des techniques mixtes

Plusieurs secteurs de berges sont dégradés, érodés  (batillage important) et ont vu, peu à peu, un espace  remarquable s’appauvrir, se déboiser et souffrir  de la suppression d’habitats spécifiques. Aussi  une action sera-t-elle menée à titre expérimental  sur 260 mètres et reconduite après 3 années de suivi,  si les résultats sont concluants. Il s’agira de mettre  en place un talus moins pentu favorisant, sur la partie  supérieure du marnage, la recolonisation de l’Angélique  des Estuaires (espèce endémique menacée

et protégée). Le talus sera protégé par une géogrille  tridimensionnelle ancrée en pied par un enrochement  libre puis par un géotextile biodégradable en partie  haute. Quelques hélophytes seront plantées

mais le libre recours à la recolonisation naturelle restera  favorisé. Cette démarche sera entreprise en étroite  collaboration avec le Conservatoire Botanique National  Sud-Atlantique et la DREAL Aquitaine.

• Début des travaux : juillet 2017

• Fin des travaux prévisionnelle : décembre 2017

COUPE TECHNIQUE BERGES NATURELLES

Décembre 2017

Avril 2018

Octobre 2018

RUE ARISTIDE BERGÈS

Limite projetLimite projet

2.0%

Garonne

Noue paysagère d'infiltration

Zone d'habitat des angéliques des estuaires à préserver Limite d'emprise à respecter lors de la phase chantier

Talus planté en arbustes/vivaces + arbres au port libre en aléatoire

Piste cyclable Confortement par rapport au risque de basculement et risque d'érosion interne Palplanches

Nettoyage sélectif de la végétation Suppression des espèces ligneuses sur ouvrage

Palplanches

Semis mélanges grainiers herbacés de haut de berge

Bande végétale espèces pionnières non invasives + graminées Paillage géotextile biodégradable de jute et pierre galet de garonne Blocs marches béton brut accès carrelets et pontons

Préparation du support par scarification Drain collecte

Ø300 Tranchée drainante

10 ^km

de digues  et berges protégés.

26 000

habitants et 14 000 salariés  exposés au risque inondation  en rive droite.

8 000



personnes protégées  par les travaux

de restauration des digues.

3 ^km



de rideau métallique  de confortement des talus  sous-fluviaux, soit 3 700 T  d’acier.

1.5



^km



de palplanches

en confortement de la digue,  soit près de 400 T d’acier.

4,5 ^km



de murets de digue  en béton réparés.

3,9 ^km



de voie verte aménagés  en confortement de la digue.

CHIFFRES CLÉS

Maîtrise d’ouvrage  Bordeaux Métropole

Maîtrise d’œuvre  Egis Travaux de confortement des talus sous-fluviaux

et de génie civil  Groupement NGE G.C. / ETPO / Leduc

Travaux paysagers, travaux de voirie  et réseaux divers  Eiffage G.C. et Eiffage route Travaux de restauration des berges par des

techniques mixtes  Groupement NGE G.C. / ETPO / Leduc
