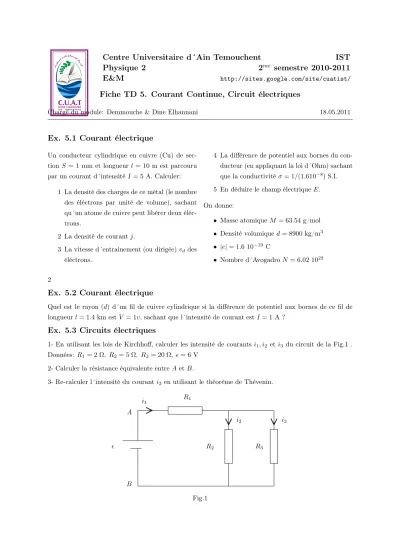

Centre Universitaire d´Ain Temouchent IST
Physique 2 2
mesemestre 2010-2011
E&M
http://sites.google.com/site/cuatist/Fiche TD 5. Courant Continue, Circuit électriques
Chargé du module: Demmouche & Dine Elhannani 18.05.2011
Ex. 5.1 Courant électrique
Un conducteur cylindrique en cuivre (Cu) de sec- tion S= 1 mm et longueurl = 10m est parcouru par un courant d´intensité I= 5A. Calculer:
1 La densité des charges de ce métal (le nombre des éléctrons par unité de volume), sachant qu´un atome de cuivre peut libérer deux éléc- trons.
2 La densité de courantj.
3 La vitesse d´entrainement (ou dirigée)vd des éléctrons.
4 La différence de potentiel aux bornes du con- ducteur (en appliquant la loi d´Ohm) sachant que la conductivitéσ= 1/(1.610−8)S.I.
5 En déduire le champ électriqueE.
On donne:
• Masse atomiqueM = 63.54g/mol
• Densité volumiqued= 8900kg/m3
• |e|= 1.6 10−19 C
• Nombre d´AvogadroN= 6.02 1023
2
Ex. 5.2 Courant électrique
Quel est le rayon (d) d´un fil de cuivre cylindrique si la différence de potentiel aux bornes de ce fil de longueurl= 1.4 km estV = 1v, sachant que l´intensité de courant est I= 1A ?
Ex. 5.3 Circuits électriques
1- En utilisant les lois de Kirchhoff, calculer les intensité de courantsi1, i2 et i3 du circuit de la Fig.1 . Données: R1= 2 Ω, R2= 5 Ω, R3= 20 Ω, ǫ= 6V
2- Calculer la résistance équivalente entreAet B.
3- Re-calculer l´intensité du couranti3 en utilisant le théorème de Thévenin.
R1
R2
ǫ R3
i1
i2 i3
A
B
Fig.1
