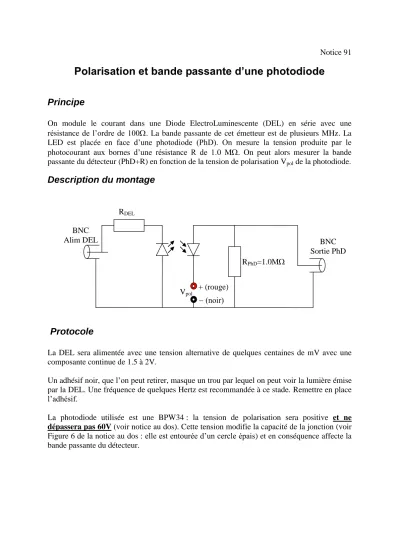

Notice 91
Polarisation et bande passante d’une photodiode
Principe
On module le courant dans une Diode ElectroLuminescente (DEL) en série avec une résistance de l’ordre de 100. La bande passante de cet émetteur est de plusieurs MHz. La LED est placée en face d’une photodiode (PhD). On mesure la tension produite par le photocourant aux bornes d’une résistance R de 1.0 M. On peut alors mesurer la bande passante du détecteur (PhD+R) en fonction de la tension de polarisation Vpol de la photodiode.
Description du montage
Protocole
La DEL sera alimentée avec une tension alternative de quelques centaines de mV avec une composante continue de 1.5 à 2V.
Un adhésif noir, que l’on peut retirer, masque un trou par lequel on peut voir la lumière émise par la DEL. Une fréquence de quelques Hertz est recommandée à ce stade. Remettre en place l’adhésif.
La photodiode utilisée est une BPW34 : la tension de polarisation sera positive et ne dépassera pas 60V (voir notice au dos). Cette tension modifie la capacité de la jonction (voir Figure 6 de la notice au dos : elle est entourée d’un cercle épais) et en conséquence affecte la bande passante du détecteur.
BNC Alim DEL
RDEL
RPhD=1.0M
BNC Sortie PhD
Vpol
+ (rouge)
(noir)
