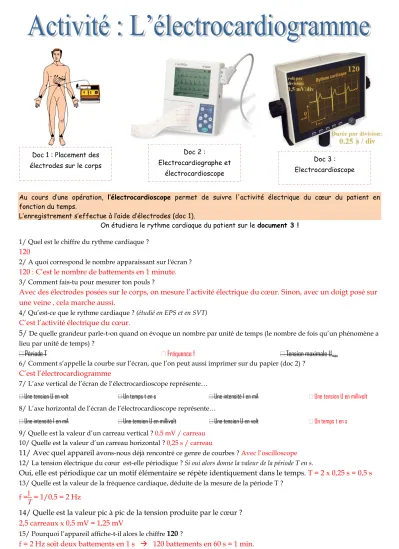

Tony Leparoux, professeur de physique-chimie Au cours d’une opération, l’électrocardioscope permet de suivre l'activité électrique du cœur du patient en fonction du temps.

L’enregistrement s’effectue à l’aide d’électrodes (doc 1).

On étudiera le rythme cardiaque du patient sur le document 3 ! 1/ Quel est le chiffre du rythme cardiaque ?

120

2/ A quoi correspond le nombre apparaissant sur l'écran ?

120 : C’est le nombre de battements en 1 minute.

3/ Comment fais-tu pour mesurer ton pouls ?

Avec des électrodes posées sur le corps, on mesure l’activité électrique du cœur. Sinon, avec un doigt posé sur une veine , cela marche aussi.

4/ Qu’est-ce que le rythme cardiaque ? (étudié en EPS et en SVT)

C’est l’activité électrique du cœur.

5/

De quelle grandeur parle-t-on quand on évoque un nombre par unité de temps (le nombre de fois qu’un phénomène a lieu par unité de temps) ?

 Période T  Fréquence f  Tension maximale U

max

6/ Comment s’appelle la courbe sur l’écran, que l’on peut aussi imprimer sur du papier (doc 2) ?

C’est l’électrocardiogramme

7/ L’axe vertical de l’écran de l’électrocardioscope représente…

 Une tension U en volt  Un temps t en s  Une intensité I en mA  Une tension U en millivolt 8/ L’axe horizontal de l’écran de l’électrocardioscope représente…

 Une intensité I en mA  Une tension U en millivolt  Une tension U en volt  Un temps t en s 9/ Quelle est la valeur d’un carreau vertical ? 0,5 mV / carreau

10/ Quelle est la valeur d’un carreau horizontal ? 0,25 s / carreau

11/ Avec quel appareil a

vons-nous déjà rencontré ce genre de courbes ? Avec l’oscilloscope 12/ La tension électrique du cœur est-elle périodique ? Si oui alors donne la valeur de la période T en s.

Oui, elle est périodique car un motif élémentaire se répète identiquement dans le temps. T = 2 x 0,25 s = 0,5 s

13/ Quelle est la valeur de la fréquence cardiaque, déduite de la mesure de la période T ?

f = 

T = 1/0,5 = 2 Hz

14/ Quelle est la valeur pic à pic de la tension produite par le cœur ? 2,5 carreaux x 0,5 mV = 1,25 mV

15/ Pourquoi l’appareil affiche-t-il alors le chiffre

120

?

f = 2 Hz soit deux battements en 1 s  120 battements en 60 s = 1 min.

Doc 2 :

Electrocardiographe et électrocardioscope Doc 1 : Placement des

électrodes sur le corps Doc 3 :

Electrocardioscope
