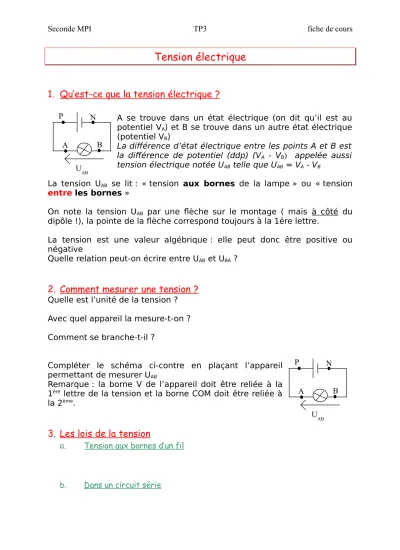

Seconde MPI TP3 fiche de cours
Tension électrique
1. Qu’est-ce que la tension électrique ?
A se trouve dans un état électrique (on dit qu’il est au potentiel VA) et B se trouve dans un autre état électrique (potentiel VB)
La différence d’état électrique entre les points A et B est la différence de potentiel (ddp) (VA - VB) appelée aussi tension électrique notée UAB telle que UAB = VA - VB
La tension UAB se lit : « tension aux bornes de la lampe » ou « tension entre les bornes »
On note la tension UAB par une flèche sur le montage ( mais à côté du dipôle !), la pointe de la flèche correspond toujours à la 1ére lettre.
La tension est une valeur algébrique : elle peut donc être positive ou négative
Quelle relation peut-on écrire entre UAB et UBA ?
2. Comment mesurer une tension ?
Quelle est l’unité de la tension ? Avec quel appareil la mesure-t-on ? Comment se branche-t-il ?
Compléter le schéma ci-contre en plaçant l’appareil permettant de mesurer UAB
Remarque : la borne V de l’appareil doit être reliée à la 1ère lettre de la tension et la borne COM doit être reliée à la 2ème.
3. Les lois de la tension
a. Tension aux bornes d’un fil
b. Dans un circuit série
P N
A B
UAB
P N
A B
UAB
Seconde MPI TP3 fiche de cours c. Dans un circuit dérivation
