Compétence évaluée :
Savoir reproduire une méthode pour déterminer les caractéristiques d’une tension alternative
Critères de réussite :
Vous avez trouvé les valeurs correctes
Vous avez repéré correctement le motif élémentaire

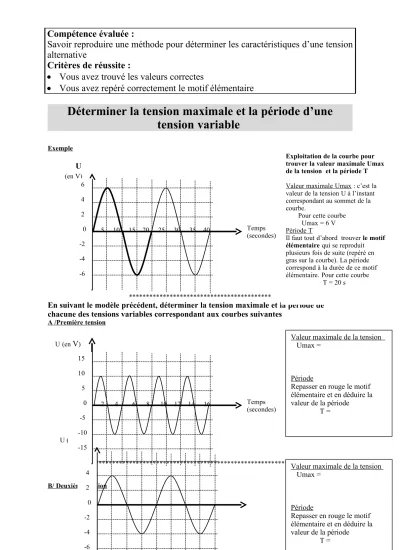

Déterminer la tension maximale et la période d’une tension variable
Exemple
5 10 15 20 25 30 35 40
******************************************
En suivant le modèle précédent, déterminer la tension maximale et la période de chacune des tensions variables correspondant aux courbes suivantes
A /Première tension
2 4 6 8 10 12 14 16
****************************************************************
B/ Deuxième tension U (en V)
6 4 2 0 -2 -4 -6
Exploitation de la courbe pour trouver la valeur maximale Umax de la tension et la période T Valeur maximale Umax : c’est la valeur de la tension U à l’instant correspondant au sommet de la courbe.
Pour cette courbe Umax = 6 V Période T
Il faut tout d’abord trouver le motif élémentaire qui se reproduit plusieurs fois de suite (repéré en gras sur la courbe). La période correspond à la durée de ce motif élémentaire. Pour cette courbe T = 20 s
U
(en V) 6 4 2 0 -2 -4 -6
Temps (secondes)
U(en
V
) 15 10 5 0 -5 -10 -15Temps (secondes)
Valeur maximale de la tension Umax =
Période
Repasser en rouge le motif élémentaire et en déduire la valeur de la période
T =
Valeur maximale de la tension Umax =
Période
Repasser en rouge le motif élémentaire et en déduire la valeur de la période
T =
10 20 30 40 50 60 70 80 Temps (secondes )
