1.

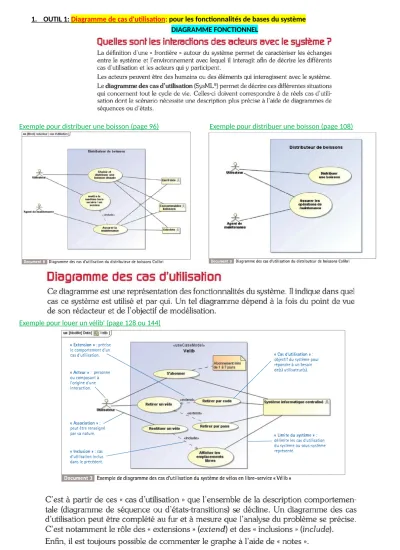

OUTIL 1: Diagramme de cas d'utilisation : pour les fonctionnalités de bases du système DIAGRAMME FONCTIONNEL
Exemple pour distribuer une boisson (page 96) Exemple pour distribuer une boisson (page 108)
Exemple pour louer un vélib' (page 128 ou 144)
Exemple pour lire l'heure (page 153 ou 176) : Forerunner 405(Garmin) – Ordinateur de « running ». Il s’agit d’une montre bracelet dont l’usage est illustré par le diagramme de cas d’utilisation ci-dessous.
Exemple : poubelle automatique
2. OUTIL 2: Diagramme de séquence: pour le scénario de la chronologie des échanges entre les fonctions de l’outil n°1 DIAGRAMME COMPORTEMENTAL
Exemple du distributeur de boissons (page 97 ou 109)
Exemple du vélib (page 129 ou 145)
Exemple : poubelle automatique
3. OUTIL 3: Diagramme de structures : échanges internes entre les composants principaux du système ou les échanges du système avec l’extérieur.
DIAGRAMME STRUCTUREL : bdd et ibd
Exemple bdd : Store Somfy
bdd : « Micro contrôleur »
bdd : « Interface d’entrée »
bdd : « Partie opérative »
Exemple de diagramme idd : Malaxeur (page 94 ou 106)
Exemple de diagramme idd : Store Somfy
Exemple de diagramme idd : Panneau photovoltaïque (page 108 ou 120)
Exemple de diagramme ibd du CYPRES (page 95 ou 107)
Exemple de diagramme ibd de l’ AR Drone (page – ou 129)
OUTIL 4: Diagramme d'exigences : (Requirement) Exemple du distributeur de boissons (page 97)
