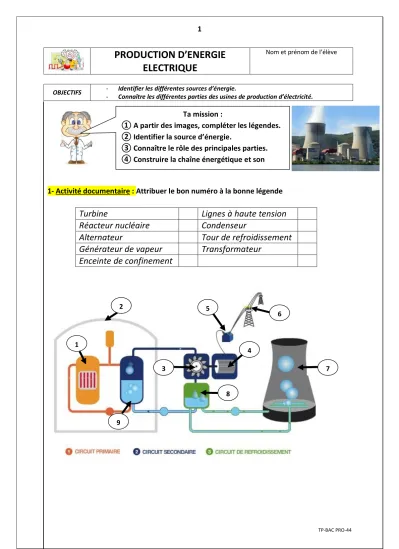

TP-BAC PRO-44
PRODUCTION D’ENERGIE ELECTRIQUE
Nom et prénom de l’élève
OBJECTIFS - Identifier les différentes sources d’énergie.
- Connaître les différentes parties des usines de production d’électricité.
1- Activité documentaire : Attribuer le bon numéro à la bonne légende
Turbine Lignes à haute tension
Réacteur nucléaire Condenseur
Alternateur Tour de refroidissement Générateur de vapeur Transformateur
Enceinte de confinement
Ta mission :
① A partir des images, compléter les légendes.
② Identifier la source d’énergie.
③ Connaître le rôle des principales parties.
④ Construire la chaîne énergétique et son bilan.
1
2
3
4
5 6
7 8
9
2
TP-BAC PRO-44
2- Principe de fonctionnement
Dans le réacteur, la fission des atomes d’uranium produit une grande quantité de chaleur, Cette chaleur fait augmenter la température l’eau qui circule autour du réacteur.
Cette eau chaude chauffe l’eau du circuit secondaire qui se transforme en vapeur.
La vapeur fait tourner une turbine qui entraine un alternateur.
L’alternateur produit un courant électrique, dont la tension est élevée par un transformateur pour être transportée dans les lignes.
A la sortie de la turbine, la vapeur du circuit secondaire est transformée en eau grâce à un condenseur. Les tours de refroidissement permettent de refroidir l’eau provenant du condenseur.
2-1 Quelle source d’énergie permet le fonctionnement de cette centrale ?
2-2 Quelle est le rôle des parties suivantes :
→ le réacteur :
→ le générateur de vapeur :
→ de l’alternateur :
→ le condenseur :
→ La tour de refroidissement :
→ le transformateur :
3
TP-BAC PRO-44
3- Construire les chaînes énergétiques et donner le bilan énergétique de chacune
PERTES
Bilan énergétique :
PERTES
Bilan énergétique :
RÉACTEUR
ALTERNATEUR
