Ex.4
On considère une voute demi-cylindrique de longueur L, immergée sous l’eau, avec pression
atmosphérique Pa=1bar=100 000 pascals.
1) Calculer la résultante des efforts de pression de l’eau sur la voute

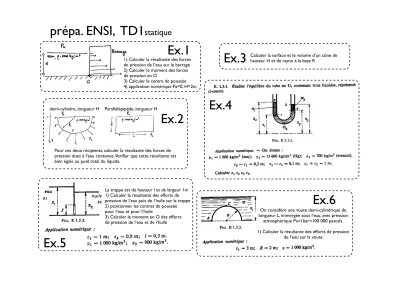

Ex.6 prépa. ENSI, TD1 statique
Ex.3 Ex.3 Ex.3
Calculer la surface et le volume d’un cône dehauteur H et de rayon à la base R 1) Calculer la résultante des forces
de pression de l’eau sur le barrage 2) Calculer le moment des forces de pression en O
3) Calculer le centre de poussée 4) application numérique Pa=0, H=2m
Ex.1
Ex.2
Pour ces deux récipients, calculer la résultante des forces de pression dues à l’eau contenue. Verifier que cette résultante est bien égale au poid total du liquide.
demi-cylindre, longueur H Parallélépipède, longueur H
La trappe est de hauteur l et de largeur 1m 1) Calculer la resultante des efforts de pression de l’eau puis de l’huile sur la trappe 2) positionner les centres de poussée pour l’eau et pour l’huile
3) Calculer le moment en O des efforts de pression de l’eau et de l’huile
Ex.5
prépa. CCP, TD2 statique
Ex.1
Ex.3
Annales CCP, 2007
Annales CCP, 2004
Sur le site internet des concours CCP:
http://ccp.scei-concours.fr/html/deug/accueil_deug.htm
on trouve les annales en suivant le lien “Sujets”. On y trouve aussi au lien “Rapports” les comptes rendus des performances aux concours pour les épreuves orales et écrites dans toutes les matières.
Lisez ces rapports pour la mécanique (de 2003 à 2007, pour l’oral et pour l’écrit), et rédigez 15 lignes sur une feuille de papier blanc pour décrire les erreurs les plus communes des étudiants.
Ex.2
Ex.4
jérôme hoepffner, Maître de conférences T55-65, Bureau 518 [email protected]
