Travail demandé :

Nom : . . . . . . Prénom : . . . N° : . . . Classe : 1S… ( Doc 1/3 )

Labo de technologie Proposé par le professeur : Toumi Imen

Po b2b5b8

Lycée secondaire de KORBA Nom : . . .

Prénom : . . . N° : . . . Classe :1S…

Année scolaire 2007-2008 Durée : 1 heures

Doc : 1/3

TECHNOLOGIE

CLASSE 1S

Note : ^{. . .} / 20

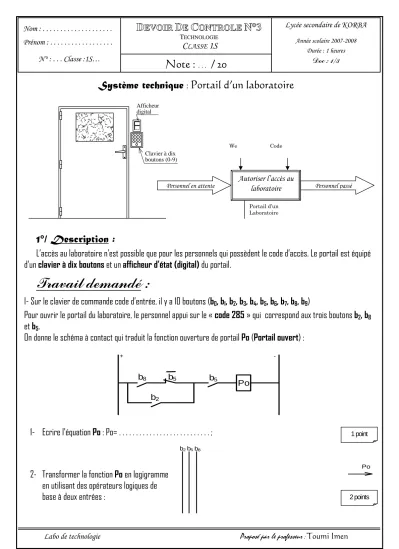

Système technique ^: Portail d’un laboratoire

1°/ Description :

L’accès au laboratoire n’est possible que pour les personnels qui possèdent le code d’accès. Le portail est équipé d’un clavier à dix boutons et un afficheur d’état (digital) du portail.

Travail demandé :

I- Sur le clavier de commande code d’entrée, il y a 10 boutons (b₀, b₁, b₂, b₃, b₄, b₅, b₆, b₇, b₈, b₉)

Pour ouvrir le portail du laboratoire, le personnel appui sur le « code 285 » qui correspond aux trois boutons b2, b8

et b₅.

On donne le schéma à contact qui traduit la fonction ouverture de portail Po (Portail ouvert) :

1- Ecrire l’équation Po : Po= . . . ;

2- Transformer la fonction Po en logigramme en utilisant des opérateurs logiques de base à deux entrées :

Portail d’un Laboratoire

Personnel en attente

We Code

Autoriser l’accès au

Personnel passé

laboratoire

Clavier à dix boutons (0-9) Afficheur digital

Po b2

b8 b5 b₅

+ -

1 point

2 points

Nom : . . . . . . Prénom : . . . N° : . . . Classe : 1S… ( Doc 2/3 )

Labo de technologie Proposé par le professeur : Toumi Imen

3- Montrer par simplification que Po= b₂ . b₅ :

Po=. . . .. . . . . . . . . . . . ;

Po

0 1 0 0 b

1

5

1 b2

t t t

Pf b2 b5

4- Compléter le chronogramme ci-contre de Po Simplifiée:

II/ Pour la fermeture et le verrouillage de la porte le personnel appui sur l’un des deux boutons b2, b5 ;

b₂ b₅ Pf 0 0 0 0 1 1 1 1 0 1 0 1 1- La fermeture de la porte est traduite par la table de vérité ci-contre ;

Pf (Porte fermée).

Ecrire l’équation de Pf : Pf = . . . ;

2- Etablir le logigramme de Pf :

3- Etablir le schéma à contacts de Pf : + -

Pf

2 points

1,5 points

1,5 points

2 points

2 points

Nom : . . . . . . Prénom : . . . N° : . . . Classe : 1S… ( Doc 3/3 )

Labo de technologie Proposé par le professeur : Toumi Imen

4- Soit l’équation logique H= (b₂ + b₅). (b2+ b5) ;

a) Etablir le schéma à contacts de H :

b) Etablir le logigramme de H:

c) Développer et simplifier l’équation H :

H= . . . . . . . . . ;

d) Compléter la table de vérité suivante :

b2 b5 b2 b5 b2 + b5 b2 + b₅ (b₂ + b₅) . (b₂ + b₅) b₂ . b₅ b2 . b₅ (b₂ . b₅)+(b₂ . b₅) 0 0

0 1 1 1 1 0

e) A partir du tableau ci-dessus comparer H et Pf ; . . . ;

Bonne chance

+ -

H

Pf b2 b5

H

2 points

2 points

1,5 points

2 points

0,5 point
