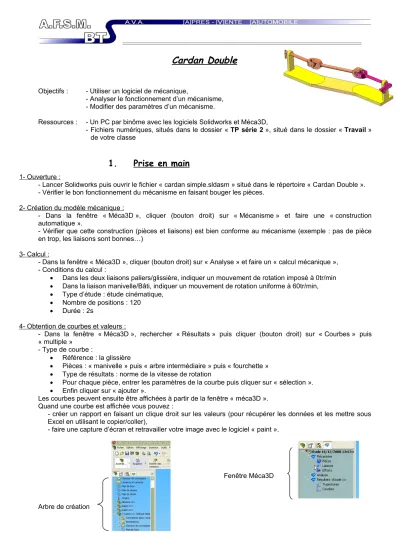

Module 2 : Modéliser un mécanisme TP Série 2
Cardan Double
Objectifs : - Utiliser un logiciel de mécanique,
- Analyser le fonctionnement d’un mécanisme, - Modifier des paramètres d’un mécanisme.
Ressources : - Un PC par binôme avec les logiciels Solidworks et Méca3D,
- Fichiers numériques, situés dans le dossier « TP série 2 », situé dans le dossier « Travail » de votre classe
1. Prise en main
1- Ouverture :
- Lancer Solidworks puis ouvrir le fichier « cardan simple.sldasm » situé dans le répertoire « Cardan Double ».
- Vérifier le bon fonctionnement du mécanisme en faisant bouger les pièces.
2- Création du modèle mécanique :
- Dans la fenêtre « Méca3D », cliquer (bouton droit) sur « Mécanisme » et faire une « construction automatique ».
- Vérifier que cette construction (pièces et liaisons) est bien conforme au mécanisme (exemple : pas de pièce en trop, les liaisons sont bonnes…)
3- Calcul :
- Dans la fenêtre « Méca3D », cliquer (bouton droit) sur « Analyse » et faire un « calcul mécanique », - Conditions du calcul :
Dans les deux liaisons paliers/glissière, indiquer un mouvement de rotation imposé à 0tr/min
Dans la liaison manivelle/Bâti, indiquer un mouvement de rotation uniforme à 60tr/min,
Type d’étude : étude cinématique,
Nombre de positions : 120
Durée : 2s
4- Obtention de courbes et valeurs :
- Dans la fenêtre « Méca3D », rechercher « Résultats » puis cliquer (bouton droit) sur « Courbes » puis
« multiple » - Type de courbe :
Référence : la glissière
Pièces : « manivelle » puis « arbre intermédiaire » puis « fourchette »
Type de résultats : norme de la vitesse de rotation
Pour chaque pièce, entrer les paramètres de la courbe puis cliquer sur « sélection ».
Enfin cliquer sur « ajouter ».
Les courbes peuvent ensuite être affichées à partir de la fenêtre « méca3D ».
Quand une courbe est affichée vous pouvez :
- créer un rapport en faisant un clique droit sur les valeurs (pour récupérer les données et les mettre sous Excel en utilisant le copier/coller),
- faire une capture d’écran et retravailler votre image avec le logiciel « paint ».
Arbre de création
Fenêtre Méca3D
Module 2 : Modéliser un mécanisme TP Série 2
2. En route
A partir de l’arbre création du système, vous pouvez faire varier : - les angles de brisure :
Regarder à la fin de l’arbre de création, dans « contraintes », vous devez trouver, en dernier,
« angle1 » et « angle2 ». Un clique droit dessus vous permet de modifier la fonction.
- la configuration de l’arbre intermédiaire : fourches parallèles ou perpendiculaires.
Regarder dans « arbre » puis « contraintes » (contraintes de l’arbre), vous devez trouver
« parallèle ». Un clique droit dessus vous permet de modifier la fonction en perpendiculaire.
Vous devez ensuite sortir du mode « édition » en cliquant sur le bouton « édition du composant ».
Si vos modifications ne semblent pas avoir été prises en compte, utiliser le bouton « reconstruire » avant de recommencer.
Travail à faire :
1. Vous devez modifier le mécanisme pour vérifier que les 2 solutions de montage proposées lors du TD (montage en W et montage en Z) sont bien homocinétiques.
2. Le montage des fourches de l’arbre intermédiaire (parallèles ou perpendiculaires) a-t-il une influence sur le caractère homocinétique du système ?
3. Vous réaliserez un compte rendu de votre travail sur une page maximum : introduction, développement, conclusion. Vous incorporerez des images du système et les courbes nécessaires.
