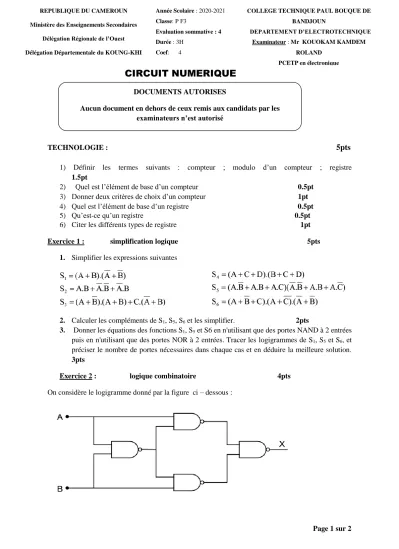

Page 1 sur 2 µµµ
TECHNOLOGIE :
5pts
1) Définir les termes suivants : compteur ; modulo d’un compteur ; registre 1.5pt
2) Quel est l’élément de base d’un compteur 0.5pt 3) Donner deux critères de choix d’un compteur 1pt 4) Quel est l’élément de base d’un registre 0.5pt 5) Qu’est-ce qu’un registre 0.5pt 6) Citer les différents types de registre 1pt
Exercice 1 : simplification logique 5pts 1. Simplifier les expressions suivantes
2. Calculer les compléments de S1, S5, S6 et les simplifier. 2pts
3. Donner les équations des fonctions S1, S5 et S6 en n'utilisant que des portes NAND à 2 entrées puis en n'utilisant que des portes NOR à 2 entrées. Tracer les logigrammes de S1, S5 et S6, et préciser le nombre de portes nécessaires dans chaque cas et en déduire la meilleure solution.
3pts
Exercice 2 : logique combinatoire 4pts On considère le logigramme donné par la figure ci – dessous :
REPUBLIQUE DU CAMEROUN Ministère des Enseignements Secondaires
Délégation Régionale de l’Ouest Délégation Départementale du KOUNG-KHI
Année Scolaire : 2020-2021 Classe: P F3
Evaluation sommative : 4 Durée : 3H
Coef: 4
COLLEGE TECHNIQUE PAUL BOUQUE DE BANDJOUN
DEPARTEMENT D’ELECTROTECHNIQUE Examinateur : Mr KOUOKAM KAMDEM
ROLAND PCETP en électronique
DOCUMENTS AUTORISES
Aucun document en dehors de ceux remis aux candidats par les examinateurs n’est autorisé
CIRCUIT NUMERIQUE
Page 2 sur 2 1. Déterminer l'expression simplifiée de la fonction logique X = f(A,B), et en déduire la nature de
la fonction logique ainsi réalisée. 1.5pt
2. Donner le symbole (norme américaine et française) de la fonction logique représentée par la figure ci – dessus. 1pt
3. Compléter le tableau suivant : 1.5pt
Exercice 3 : compteur synchrone 6pts
On veut réaliser un compteur synchrone modulo 7 à bascules JK commutables sur front descendant.
1. Combien de bascules doit-on utiliser ? 0.5pt 2. Dresser sa table de vérité 1.5pt
3. Donner les équations des entrées pour chaque bascule (0.5 × 𝟔)pts 4. Donner le schéma structurel du compteur 1pt
