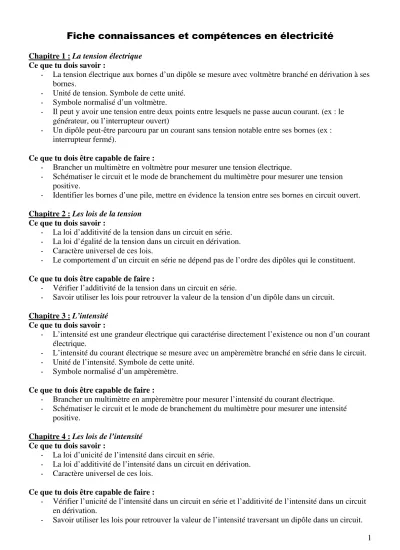

Fiche connaissances et compétences en électricité
Chapitre 1 : La tension électrique Ce que tu dois savoir :
- La tension électrique aux bornes d’un dipôle se mesure avec voltmètre branché en dérivation à ses bornes.
- Unité de tension. Symbole de cette unité.
- Symbole normalisé d’un voltmètre.
- Il peut y avoir une tension entre deux points entre lesquels ne passe aucun courant. (ex : le générateur, ou l’interrupteur ouvert)
- Un dipôle peut-être parcouru par un courant sans tension notable entre ses bornes (ex : interrupteur fermé).
Ce que tu dois être capable de faire :
- Brancher un multimètre en voltmètre pour mesurer une tension électrique.
- Schématiser le circuit et le mode de branchement du multimètre pour mesurer une tension positive.
- Identifier les bornes d’une pile, mettre en évidence la tension entre ses bornes en circuit ouvert.
Chapitre 2 : Les lois de la tension Ce que tu dois savoir :
- La loi d’additivité de la tension dans un circuit en série.
- La loi d’égalité de la tension dans un circuit en dérivation.
- Caractère universel de ces lois.
- Le comportement d’un circuit en série ne dépend pas de l’ordre des dipôles qui le constituent.
Ce que tu dois être capable de faire :
- Vérifier l’additivité de la tension dans un circuit en série.
- Savoir utiliser les lois pour retrouver la valeur de la tension d’un dipôle dans un circuit.
Chapitre 3 : L’intensité Ce que tu dois savoir :
- L’intensité est une grandeur électrique qui caractérise directement l’existence ou non d’un courant électrique.
- L’intensité du courant électrique se mesure avec un ampèremètre branché en série dans le circuit.
- Unité de l’intensité. Symbole de cette unité.
- Symbole normalisé d’un ampèremètre.
Ce que tu dois être capable de faire :
- Brancher un multimètre en ampèremètre pour mesurer l’intensité du courant électrique.
- Schématiser le circuit et le mode de branchement du multimètre pour mesurer une intensité positive.
Chapitre 4 : Les lois de l’intensité Ce que tu dois savoir :
- La loi d’unicité de l’intensité dans circuit en série.
- La loi d’additivité de l’intensité dans un circuit en dérivation.
- Caractère universel de ces lois.
Ce que tu dois être capable de faire :
- Vérifier l’unicité de l’intensité dans un circuit en série et l’additivité de l’intensité dans un circuit en dérivation.
- Savoir utiliser les lois pour retrouver la valeur de l’intensité traversant un dipôle dans un circuit.
2 Chapitre 5 : L’adaptation
Ce que tu dois savoir :
- les conditions pour qu’un dipôle fonctionne correctement.
- Intensité et tension nominales - Surtension et sous tension
- Conséquence d’une surtension sur le dipôle.
Ce que tu dois être capable de faire :
- Prévoir le fonctionnement d’une lampe connaissant sa tension nominale et la tension du générateur branché à ses bornes.
- Interpréter en termes de tension ou d’intensité l’éclat d’une lampe dont on connaît les valeurs nominales.
Chapitre 6 : Le dipôle résistance Ce que tu dois savoir :
- l’influence d’une résistance dans un circuit électrique.
- Plus la résistance est grande et plus l’intensité est faible. Et inversement.
- La résistance représente à la fois un dipôle et une grandeur physique.
- L’unité de la résistance et le symbole de cette unité.
- La résistance se mesure avec un ohmmètre que l’on branche directement sur le dipôle isolé du reste du circuit.
- Un générateur fournit de l’énergie à la résistance qui la transfère essentiellement à l’extérieur sous forme de chaleur.
Ce que tu dois être capable de faire :
- Observer expérimentalement l’influence de la résistance électrique sur la valeur de l’intensité du courant.
- Utiliser un multimètre en ohmmètre pour mesurer une résistance.
Chapitre 7 : La loi d’Ohm Ce que tu dois savoir :
- Enoncé de la loi d’Ohm et relation mathématique la traduisant en précisant les unités des grandeurs.
Ce que tu dois être capable de faire :
- Schématiser puis réaliser un montage permettant d’aboutir à la caractéristique d’une résistance (c'est-à-dire de tracer la courbe de U en fonction de I).
- Présenter les résultats des mesures sous forme d’une tableau.
- Tracer et exploiter(calculer la pente) de la caractéristique d’une résistance.
- Utiliser le loi d’Ohm pour déterminer l’intensité du courant dans une résistance connaissant sa valeur et celle de la tension à ses bornes.
Compétences transversales :
- Savoir réaliser des conversions d’unité.
- Savoir tracer un graphique lorsque l’échelle est donnée.
