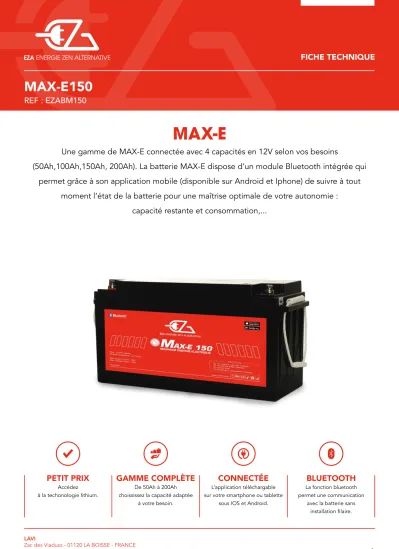

FICHE TECHNIQUE
MAX-E150
REF : EZABM150
PETIT PRIX
Accédez à la techonologie lithium.
GAMME COMPLÈTE
De 50Ah à 200Ah choississez la capacité adaptée
à votre besoin.
CONNECTÉE
L’application téléchargable sur votre smartphone ou tablette
sous IOS et Android.
BLUETOOTH
La fonction bluetooth permet une communication
avec la batterie sans installation filaire.
MAX-E
Une gamme de MAX-E connectée avec 4 capacités en 12V selon vos besoins
(50Ah,100Ah,150Ah, 200Ah). La batterie MAX-E dispose d’un module Bluetooth intégrée qui permet grâce à son application mobile (disponible sur Android et Iphone) de suivre à tout
moment l’état de la batterie pour une maîtrise optimale de votre autonomie :
capacité restante et consommation,...
CARACTÉRISTIQUES TECHNIQUES
CAPACITÉ PUISSANCE
PIC DE PUISSANCE (3S)
EXEMPLE D’UTILISATION / TYPE D’APPAREIL COURANT DE CHARGE MAX
COURANT DE CHARGE MOTEUR TEMPS DE CHARGE EN ROULANT*
COUPURE DE DÉCHARGE
* Exemple d’une installation avec le DC/DC réf. MBB1250. Performance de charge peut varier selon les modèles de véhicule.
TEMPÉRATURE OPÉRATIONNELLE TENSION NOMINALE
TAUX DE DÉCHARGE À VIDE TECHNOLOGIE
POIDS
VOLTAGE DE CHARGE MAX
COMMUNICATION AVEC LA PILE
DURÉE DE VIE
* Le nombre de cycles varie en fonction de l’utilisation du produit.
RÉFÉRENCE
CARACTÉRISTIQUES TECHNIQUES
150Ah 1800W 6000W
100A Voir DC/DC
≈3h00
10,5V 12.8V
<15%/AN.
-20°C/+60°C LIFEPO4
21kg 14,6V
BLUETOOTH
Entre 2500 et 8000 cycles*
EZABM150
485 170
245
CÔTES ET DIMENSIONS en mm
SCHEMA ET EXPLICATION DU PRODUIT
Borne
+ Borne -
+ -
P1
70Amp CC
B+
16mm2 min
16mm2 min
Câble à définir en fonction de la puissance du convertisseur
voir point section câblage 1,5 mm2 max
voir point section câblage
<5mètres :16 2 entre 5 et 10 : 252
>10 mètres : 352
Section câblage batterie/convertisseur - Puissance 1800W: alors 252 - Puissance 2000W:
- Si distance <0,5m : alors 352 - Si distance >0,5m : alors 502
=Branchement à réaliser avec une cosse CC = COUPE CIRCUIT
X 2 = taille des sections de câbles
= shunt
- Le shunt doit être branché directement sur le pôle - de la batterie. Ne pas dépoter le branchement.
- Les branchements sur le P1(convertisseur, servitude, et MBB) doivent être réalisés en direct et ne doivent en aucun cas être deportés.
- La servitude correspond à la centrale et non à la batterie moteur.
B1 P1
D+
MBB
AFFIENER
+ -
+
-
+
-
B1
2 Amp
IN OUT
BATTERIE MOTEUR
BATTERIE
CONVERTISSEUR
SERVITUDE (EBL) MBB
SCHÉMA D’INSTALLATION EZABM150
LIGNE DÉDIÉE / MBB + AFFICHEUR + CONVERTISSEUR POINTS CLÉS D’INSTALLATION
INSTALLATION FACILE : Peut s’installer debout ou couchée.
PUISSANCE EVOLUTIVE : 1800W de puissance évolutive en couplant jusqu’à 4 batteries.
70Amp
P1
16mm2 min
1,5mm2 max
voir point section cablâge
voir point section cablâge Câble à définir en fonction de la
puissance du convertisseur
=Branchement à réaliser avec une cosse CC = COUPE CIRCUIT
X 2 = taille des sections de câbles
= shunt
- Le shunt doit être branché directement sur le pôle - de la batterie. Ne pas dépoter le branchement.
- Les branchements sur le P1(convertisseur, servitude, et MBB) doivent être réalisés en direct et ne doivent en aucun cas être deportés.
- La servitude correspond à la centrale et non à la batterie moteur.
B1P1
Section câblage batterie/convertisseur - Puissance 1800W: alors 252 - Puissance 2000W:
- Si distance <0,5m : alors 352 - Si distance >0,5m : alors 502
AFFIENER D+
B+
<5mètres :16 2 entre 5 et 10 : 252
>10 mètres : 352
+
-
IN OUT
+
- - +
+ -
B1
BATTERIE BATTERIE
CONVERTISSEUR BATTERIE MOTEUR
MBB
CC
2Amp
