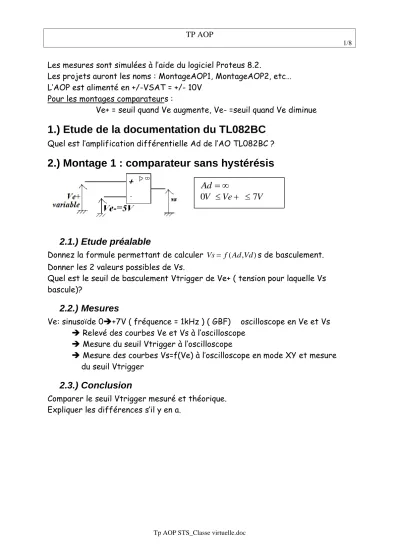

1/8
Les mesures sont simulées à l’aide du logiciel Proteus 8.2.
Les projets auront les noms : MontageAOP1, MontageAOP2, etc…
L’AOP est alimenté en +/-VSAT = +/- 10V Pour les montages comparateurs :
Ve+ = seuil quand Ve augmente, Ve- =seuil quand Ve diminue
1.) Etude de la documentation du TL082BC
Quel est l’amplification différentielle Ad de l’AO TL082BC ?
2.) Montage 1 : comparateur sans hystérésis
2.1.) Etude préalable
Donnez la formule permettant de calculer Vs= f(Ad,Vd)s de basculement.
Donner les 2 valeurs possibles de Vs.
Quel est le seuil de basculement Vtrigger de Ve+ ( tension pour laquelle Vs bascule)?
2.2.) Mesures
Ve: sinusoïde 0➔+7V ( fréquence = 1kHz ) ( GBF) oscilloscope en Ve et Vs
➔ Relevé des courbes Ve et Vs à l’oscilloscope
➔ Mesure du seuil Vtrigger à l’oscilloscope
➔ Mesure des courbes Vs=f(Ve) à l’oscilloscope en mode XY et mesure du seuil Vtrigger
2.3.) Conclusion
Comparer le seuil Vtrigger mesuré et théorique.
Expliquer les différences s’il y en a.
= Ad
V Ve
V 7
0 +
2/8
3.) Montage 2 : comparateur à hystérésis avec entrée sur la patte +
3.1.) Etude préalable
Donnez la formule permettant de calculer les 2 seuils de basculement : Ve+ quand Ve augmente
Ve- quand Ve diminue
3.2.) Mesures
Ve: sinusoïde -5V➔+5V ( fréquence = 1kHz ) ( GBF) oscilloscope en Ve et Vs
➔ Relevé des courbes Ve et Vs à l’oscilloscope
➔ Mesure des seuils Ve+ et Ve- à l’oscilloscope
➔ Mesure des courbes Vs=f(Ve) à l’oscilloscope en mode XY
➔ Mesure des seuils Ve+ et Ve- à l’oscilloscope
3.3.) Conclusion
Comparer les seuils Ve+/Ve- mesurés et théoriques.
Expliquer les différences.
4.) Montage 3 : comparateur à hystérésis avec entrée sur la patte -
4.1.) Etude préalable
Donnez la formule permettant de calculer les 2 seuils de basculement : Ve+ quand Ve augmente
Ve- quand Ve diminue
R2 = 2,2k R1 = 1k
R2 = 2,2k R1 = 1k
3/8
4.2.) Mesures
Ve: sinusoïde -5V➔+5V ( fréquence = 1kHz ) ( GBF) Oscilloscope en Ve et Vs
➔ Relevé des courbes Ve et Vs à l’oscilloscope
➔ Mesure des seuils Ve+ et Ve- à l’oscilloscope
➔ Mesure des courbes Vs=f(Ve) à l’oscilloscope en mode XY
➔ Mesure des seuils Ve+ et Ve- à l’oscilloscope
4.3.) Conclusion
Comparer les seuils Ve+/Ve- mesurés et théoriques.
Expliquer les différences.
5.) Montage 4 : Montage inverseur
5.1.) Etude préalable
Donnez la formule de l’amplification théorique
E S
V v
A = v .
5.2.) Mesures
Ve ➔ sinusoïde +/- 5V de fréquence 1kHz ( GBF) Oscilloscope en Ve et Vs
➔ Relevé des courbes Ve et Vs à l’oscilloscope
➔ Calculer l’amplification pratique
E S
V v
A = v
5.3.) Conclusion
Comparer les amplifications théoriques et pratiques.
Expliquer les différences.
R2 = 1k R1 = 4,7k
4/8
5.4.) Montage 5 : Montage non inverseur
5.5.) Etude préalable
Donnez la formule de l’amplification théorique
E S
V v
A = v .
5.6.) Mesures
Ve ➔ sinusoïde +/- 2,5V de fréquence 1kHz ( GBF) oscilloscope en Ve et Vs
➔ Relevé des courbes Ve et Vs à l’oscilloscope
➔ Calculer l’amplification pratique
E S
V v
A = v
5.7.) Conclusion
Comparer les amplifications théoriques et pratiques.
Expliquer les différences.
R2 = 10k R1 = 4,7k
5/8
6.) Montage 6 : Montage suiveur
6.1.) Etude préalable
Donnez la formule de l’amplification théorique
E S
V v
A = v .
6.2.) Mesures
Ve ➔ sinusoïde +/- 2,5V de fréquence 1kHz ( GBF) oscilloscope en Ve et Vs
➔ Relevé des courbes Ve et Vs à l’oscilloscope
➔ Calculer l’amplification pratique
E S
V v
A = v
6.3.) Conclusion
Comparer les amplifications théoriques et pratiques.
Expliquer les différences.
7.) Montage 7 : Montage sommateur inverseur
7.1.) Etude préalable
Donnez la formule Vs= f(Ve1,Ve2)
7.2.) Mesures
Ve1 ➔ sinusoïde +/- 1V de fréquence 1kHz ( GBF)
R2 = 2,2k R11 = 1k R12 = 4,7k
6/8
oscilloscope en Ve1,Ve2 et Vs
➔ Relevé des courbes Ve1, Ve2 et Vs à l’oscilloscope
➔ Calculer les amplifications pratiques 1 1
1 S V
E
A v
=v et 2 2
2 S V
E
A v
=v
7.3.) Conclusion
Comparer les amplifications théoriques et pratiques.
Expliquer les différences.
8.) Montage 8 : Montage soustracteur
8.1.) Etude préalable
Donnez la formule Vs= f(Ve+,Ve-)
8.2.) Mesures
Ve+ ➔ sinusoïde +/- 5V de fréquence 1kHz ( GBF) Ve- ➔ alimentation fixe= +5V ( Alimentation continue ) oscilloscope en Ve1,Ve2 et Vs
➔ Relevé des courbes Ve1, Ve2 et Vs à l’oscilloscope
➔ Calculer les amplifications pratiques V1 S1
E
A v
v −
= et V2 S2
E
A v
v +
=
8.3.) Conclusion
Comparer les amplifications théoriques et pratiques.
Expliquer les différences.
R2 = 1k R1 = 1k R3 = 10k R4 =2,2k
7/8
9.) Montage 9: Le montage amplificateur d’instrumentation
9.1.) Etude préalable
Donnez la formule Vs= f(Ve1,Ve2)
9.2.) Mesures
Ve1 ➔ sinusoïde +/- 1V de fréquence 1kHz ( GBF) Ve2 ➔ alimentation fixe= +1V ( Alimentation continue ) oscilloscope en Ve1,Ve2 et Vs
➔ Relevé des courbes Ve1, Ve2 et Vs à l’oscilloscope
Vs1 = tension de sortie due à Ve1, Vs2 = tension de sortie due à Ve2
➔ Calculer les amplifications pratiques 1 1
1 S V
E
A v
=v et 2 2
2 S V
E
A v
=v
9.3.) Conclusion
Comparer les amplifications théoriques et pratiques.
Expliquer les différences.
R2=R1=1k R=1k Rg=2k
8/8
10.) Le montage convertisseur courant tension
10.1.) Etude préalable
Q1 BC547 VAL
VALUE=10 RE
10k
IE=(Val-Vbe)/Re
Générateur de courant constant
Donnez la formule Vs= f(Ie)
10.2.) Mesures
Ie ➔ courant constant = 0,94mA oscilloscope en Ie et Vs.
➔ Relevé des courbes Ie et Vs à l’oscilloscope
➔ Calculer l’amplification pratique S
E
A v
= I
10.3.) Conclusion
Comparer les amplifications théoriques et pratiques.
Expliquer les différences.
VBE=0,6V
Calculer le courant Ie R2 = 1kΩ
R = 0Ω
