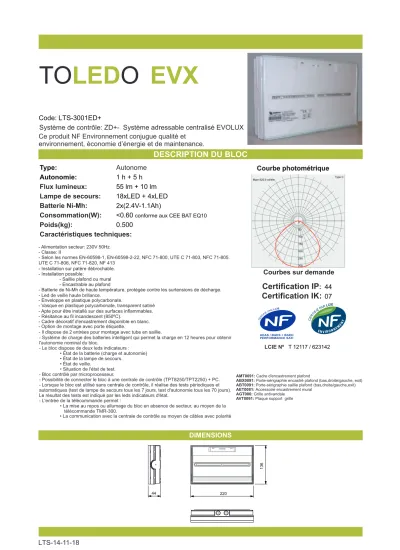

EVX DESCRIPTION DU BLOC. Certification IP: 44 Certification IK: 07

(1)

DESCRIPTION DU BLOC

DIMENSIONS Code: L TS 001 D+ -3 E

- Alimentation secteur: 230V 50Hz - Classe: II

- Selon les normes EN-60598-1, EN-60598-2-22, NFC 71-80 ,0 UTEC 71-803,NFC 71-805.

- Installation sur patère débrochable.

- Installation possible:

- Saillie plafond ou mural - Encastrable au plafond

- Batterie de Ni-Mh de haute température, protégée contre les surtensions de décharge.

L TS 4-11-18 -1

220

136

44

Type: Autonome

Autonomie: 1 h + 5 h Flux lumineux: 55 lm + 10 lm Lampe de secours: 18xLED + xLED 4 Batterie Ni-Mh: 2x(2.4V-1.1Ah)

Poids(kg): 0.500

Caractéristiques techniques:

Consommation(W): <0.60

conforme aux CEE BAT EQ10

UTEC 71-80 , NFC 71-86 20, NF 413

TO LED O EVX

-Led de veille haute brillance.

- Apte pour être installé sur des surfaces inflammables.

- Cadre décoratif d'encastrement disponible en blanc.

- Résitance au fil incandescent (850ºC).

- Il dispose de2entrées pour montage avec tube en saillie.

- Option de montage avec porte étiquette.

Courbe photométrique Courbe photométrique

Certification IP : 44

Certification IK: 07 Courbes sur demande

LCIE Nº T 12117 / 623142

0 50 100 150 200 250 300

Type C Max=320,9 cd/klm

AMT0091:Cadre d'encastrement plafond

ABX0091:Porte-sérigraphie encastré plafond (bas,droite/gauche, exit) ABT0091:Porte-sérigraphie saillie plafond (bas,droite/gauche,exit) AET0081:Accessoire encastrement mural

AGT000:Grille antivandale AVT0091:Plaque support grille

AEAS / BAES + BAEH PERFORMANCE SATI

Système de contrôle: Z D+ - Système adressable centralisé EVOLUX

- Système de charge des batteries intelligent qui permet la charge en 12 heures pour obtenir l'autonomie nominal du bloc.

- Le bloc dispose de deux leds indicateurs :

• État de la batterie (charge et autonomie)

• État de la lampe de secours.

• État de veille.

• Situation de l'état de test.

- Bloc contrôlé par microprocesseur.

- Possibilité de connecter le bloc à une centrale de contrôle (TPT8250 PT2250/T ) + PC.

- Lorsque le bloc est utilisé sans centrale de contrôle, il réalise des tests périodiques et automatiques (test de lampe de secours tous les 7 jours, test d'autonomie tous les 70 jours).

Le résultat des tests est indiqué par les leds indicateurs d'état.

- L'entrée de la télécommande permet :

• La mise au repos ou allumage du bloc en absence de secteur, au moyen de la télécommande TMR-300.

• La communication avec la centrale de contrôle au moyen de câbles avec polarité - Enveloppe en plastiquepolycarbonate.

-Vasque en plastiquepolycarbonate,transparent satiné

Ce produit NF Environnement conjugue qualité et

environnement, économie d’énergie et de maintenance.

(2)

IP-4 / I 0 4 K- 7

Conforme à NF EN 60598-2-22 NFC 71800 , NFC 7180 3, NFC 7180 , NFC 718 5 20 , NFC 7180 6

0359/1996

REF: EI NFFRTSS A006

TOLEDO

OK

1.

DÉMONTAGE DU BLOC

230V

0V

1 2

3 1 2

3.

BRANCHEMENT ÉLECTRIQUE ET TEST

230V-50Hz

+ -

- +

ON ON

OK

ON

230V-50Hz TELECOMMANDE

+

-

LED D’ERREURS

SIGNALISATION SIGNALISATION

1

RÉALISER LES TROUS DE FIXATION SUR LE MUR

2

CASSER LES ORIFICES SOUHAITÉS EN

UTILISANT LES TROUS EXISTANTS

3

2.

FIXATION AU PLAFOND/MUR

5 6

4

EFFECTUER LA CONNEXION ÉLECTRIQUE

LED TEST

BLOC AUTONOME POUR LOCAUX À SOMMEIL

TMU-300 (ZX) TMR-300 (ZD+)

ATTENTION:Afin de pouvoir réaliser un entretien correct, conserver ce mode d´emploi.

(3)

ALLUMAGE

ÉTEINT TMU-300

4CLEF6579111315230V-50Hz17 19SORTIE2123ENTREE25

+ -+ -

3234

INCENDIE

4 56 11131517

19212325 3234

79

INC.

T

TMU-300

BDM-2001BX BDM-2001BXBDM-2001BX BAES+BAEH

BAES BAEH BAES BAEH

BAES+BAEH LTS-3001ED+ 55 lm 10 lm 1 h 5 h 18xLED+4xLED 2x2.4V-1.1Ah Ni-Mh

Courbes sur demande

MARQUAGE DU LUMINAIRE Appareil autonome X:

Non permanent 0:

B:Avec mise en état de repos à distance

AB:Testable avec commande à distance de la mise au repos.

*60/300: Autonomie nominale du luminaire en minutes

PIECES DETACHEES

0.6 W Consommation

SCHÉMA DE CÂBLAGE DES BLOCS AUTONOMES POUR LOCAUX À SOMMEIL (ZX)

BAES ZX 230V-50Hz

ZONE LOCAUX À SOMMELL

BAES+BAEH LTS-3001BX 55 lm 10 lm 1 h 5 h <1.4 W 18xLED+4xLED 2x2.4V-1.6Ah Ni-Cd

Nº HOMOL.

BAES ZX

BDM-2001BX BDM-2001BXBDM-2001BX BAES+BAEH

230V-50Hz

ZONE LOCAUX À SOMMELL

SCHÉMA DE CÂBLEGE DES BLOCS AUTONOMES POUR LOCAUX À SOMMEIL (ZD+)

BAES ZX

232/USB

COM485 BAT

RED

TPT-8250/TPT-2250

BAES ZD+

TMR-300

BAES+BAEH LTS-3001EX 55 lm 10 lm 1 h 5 h 0.6 W 18xLED+4xLED 2x2.4V-1.1Ah Ni-Mh T 12066 / 618469

T 12090 / 618469 T 12117 / 623142

BAES+BAEH LTS-3001BD+ 55 lm 10 lm 1 h 5 h 18xLED+4xLED 2x2.4V-1.6Ah Ni-Cd

-2HRMT-AAL 1100 MT (ref:BCM024) -2HRMT-AAL 1100 MT (ref:BCM024) -2ZDS-CS 1600HT (ref:BNN024) -2ZDS-CS 1600HT (ref:BNN024)

<1.4 W T 12093 / 618429
