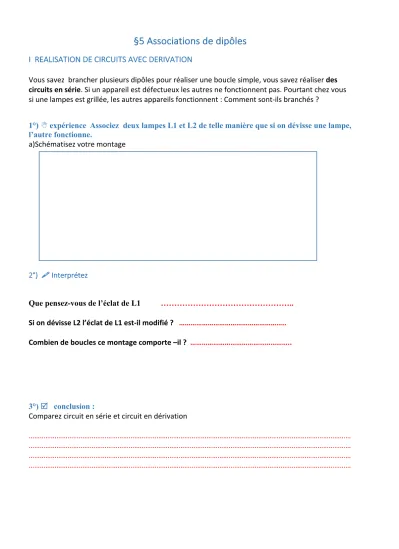

§5 Associations de dipôles
I REALISATION DE CIRCUITS AVEC DERIVATION
Vous savez brancher plusieurs dipôles pour réaliser une boucle simple, vous savez réaliser des circuits en série. Si un appareil est défectueux les autres ne fonctionnent pas. Pourtant chez vous si une lampes est grillée, les autres appareils fonctionnent : Comment sont-ils branchés ?
1°) N expérience Associez deux lampes L1 et L2 de telle manière que si on dévisse une lampe, l’autre fonctionne.
a)Schématisez votre montage
2°) $ Interprétez
Que pensez-vous de l’éclat de L1 ………..
Si on dévisse L2 l’éclat de L1 est-il modifié ? ………..
Combien de boucles ce montage comporte –il ? ………..
3°) R conclusion :
Comparez circuit en série et circuit en dérivation
………
………
………
………
II RETOUR SUR LE COURT CIRCUIT
Définition : On court-circuite un dipôle lorsqu’on relie ses deux bornes par un fil de connexion.
Question : Les conséquences d’un court-circuit sont-elles les mêmes pour un circuit en série que pour un circuit en dérivation ?
1°) N expérience
Doc7 Doc8
2°)$ Observations
………
………
………
………
3°) R conclusion
………
………
………
………
L’essentiel à compléter
Un montage en série comporte ……….. boucle . Un montage en dérivation comporte ……….. deux boucles .
Dans un montage comportant deux dipôles branchés en dérivation ,si le premier dipôle cesse de fonctionner ,l’autre dipôle ………à fonctionner normalement .
Par contre si le premier dipôle est court circuité , l’autre dipôle
……….
les attendus à la fin de cette séance non en cours oui
savoir Connaître le sens conventionnel du courant Connaître le rôle de la diode
Savoir faire Utiliser une diode
Maitrise de la compétence travaillée insuffisant satisfaisant Très bien
Domaine 1 Lire et comprendre un énoncé, une consigne
Domaine 4 Concevoir une expérience pour la tester
