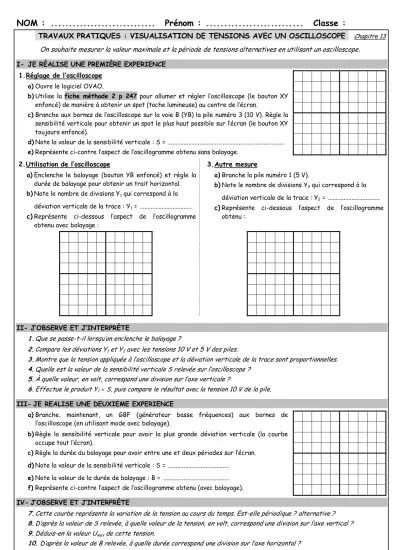

TRAVAUX PRATIQUES : VISUALISATION DE TENSIONS AVEC UN OSCILLOSCOPE
Chapitre 13 On souhaite mesurer la valeur maximale et la période de tensions alternatives en utilisant un oscilloscope.I- JE RÉALISE UNE PREMIÈRE EXPERIENCE 1. Réglage de l’oscilloscope
a)Ouvre le logiciel OVAO.
b) Utilise la fiche méthode 2 p 247 pour allumer et régler l’oscilloscope (le bouton XY enfoncé) de manière à obtenir un spot (tache lumineuse) au centre de l’écran.
c) Branche aux bornes de l’oscilloscope sur la voie B (YB) la pile numéro 3 (10 V). Règle la sensibilité verticale pour obtenir un spot le plus haut possible sur l’écran (le bouton XY toujours enfoncé).
d) Note la valeur de la sensibilité verticale : S = ...
e) Représente ci-contre l’aspect de l’oscillogramme obtenu sans balayage.
2. Utilisation de l’oscilloscope
a) Enclenche le balayage (bouton YB enfoncé) et règle la durée de balayage pour obtenir un trait horizontal.
b) Note le nombre de divisions Y1 qui correspond à la déviation verticale de la trace : Y1 = ...
c) Représente ci-dessous l’aspect de l’oscillogramme obtenu avec balayage :
3. Autre mesure
a) Branche la pile numéro 1 (5 V).
b) Note le nombre de divisions Y2 qui correspond à la déviation verticale de la trace : Y2 = ...
c) Représente ci-dessous l’aspect de l’oscillogramme obtenu :
II- J’OBSERVE ET J’INTERPRÈTE
1.Que se passe-t-il lorsqu’on enclenche le balayage ?
2.Compare les déviations Y1 et Y2 avec les tensions 10 V et 5 V des piles.
3.Montre que la tension appliquée à l’oscilloscope et la déviation verticale de la trace sont proportionnelles.
4.Quelle est la valeur de la sensibilité verticale S relevée sur l’oscilloscope ? 5.À quelle valeur, en volt, correspond une division sur l’axe verticale ?
6.Effectue le produit Y1 S, puis compare le résultat avec la tension 10 V de la pile.
III- JE REALISE UNE DEUXIEME EXPERIENCE
a)Branche, maintenant, un GBF (générateur basse fréquences) aux bornes de l’oscilloscope (en utilisant mode avec balayage).
b) Règle la sensibilité verticale pour avoir la plus grande déviation verticale (la courbe occupe tout l’écran).
c) Règle la durée du balayage pour avoir entre une et deux périodes sur l’écran.
d)Note la valeur de la sensibilité verticale : S = ...
e) Note la valeur de la durée de balayage : B = ...
f) Représente ci-contre l’aspect de l’oscillogramme obtenu (avec balayage).
IV- J’OBSERVE ET J’INTERPRÈTE
7.Cette courbe représente la variation de la tension au cours du temps. Est-elle périodique ? alternative ? 8.D’après la valeur de S relevée, à quelle valeur de la tension, en volt, correspond une division sur l’axe vertical ? 9.Déduis-en la valeur Umax de cette tension.
10.D’après la valeur de B relevée, à quelle durée correspond une division sur l’axe horizontal ? 11.Calcule alors la valeur de la période T.
12.Calcule alors la valeur de la fréquence f (rappel : f = 1 / T avec f en hertz et T en seconde).
V- JE CONCLUS
13.Quelles informations l’oscilloscope fournit-il sur une tension ?
