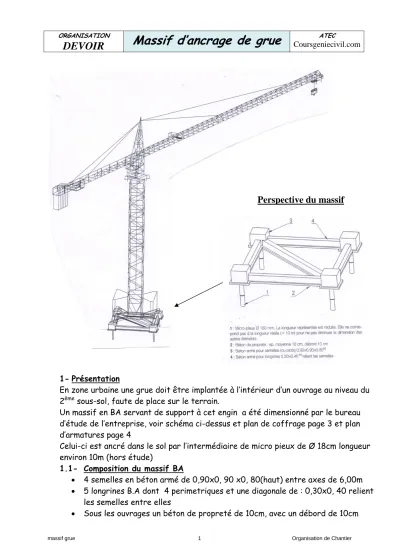

Perspective du massif DEVOIR

(1)

ORGANISATION

DEVOIR Massif d’ancrage de grue Coursgeniecivil.com

^ATEC

1- Présentation

En zone urbaine une grue doit être implantée à l’intérieur d’un ouvrage au niveau du 2

^ème

sous-sol, faute de place sur le terrain.

Un massif en BA servant de support à cet engin a été dimensionné par le bureau d’étude de l’entreprise, voir schéma ci-dessus et plan de coffrage page 3 et plan d’armatures page 4

Celui-ci est ancré dans le sol par l’intermédiaire de micro pieux de Ø 18cm longueur environ 10m (hors étude)

1.1- Composition du massif BA

•

4 semelles en béton armé de 0,90x0, 90 x0, 80(haut) entre axes de 6,00m

•

5 longrines B.A dont 4 perimetriques et une diagonale de : 0,30x0, 40 relient les semelles entre elles

•

Sous les ouvrages un béton de propreté de 10cm, avec un débord de 10cm

Perspective du massif

(2)

2 – Avant Mètré

Liste des O.E

Code Désignation unités Codes Désignation unités

1 Béton propreté m² 3.2 Coffrage longrines m² 2.1 Béton semelle m³ 4.1 Armatures semelles kg 2.2 Béton longrines m³ 4.2 Armatures longrines kg 3.1 Coffrage semelles m²

A partir de la liste des ouvrages élémentaires ci-dessus on vous demande de calculer :

La surface de béton propreté

Le volume de béton de semelles

‘’ ‘’’ ‘’’ de longrines

La surface de coffrage des semelles et longrines coulées en place

Le ratio d’armatures pour les semelles, les longrines LG1 et LG2 et l’ensemble

Compléter les minutes d’avant métré, document N°1 , et le bordereau d’armatures N°2

3 – Détermination du DHMO de la main d’œuvre en charge de la réalisation du massif

• Equipe constituée : 1 chef d’équipe catégorie 1 + 2 OP cat.3 + 2 OE cat.2 - salaires suivant la grille en vigueur, FRBTP SOIT : CE1 11.12€, OP3 9.75€, OE2 8.68€

• Horaire hebdomadaire : 40h/semaine à raison de 4,33semaines/mois

• Prime panier : 10,87€/j

• Prime de rendement 55€/mois

• Charges sociales : 81,6%

• Compléter le document N°3

4 – Etablir le sous détail de prix pour

- un m² de béton de propreté type C15/20 (voir dosage ci-dessous)

- un m³de béton type C25/30 utilisé pour la réalisation des semelles et des longrines, en béton armé

- Compléter le document N°4 remis

Matériaux : dosage pour un m

³

de béton de propreté ou armé : matériaux

^{CEM II/B}

32.5R

Gravillon 5/25 (M.vol= 1,5T/m3)

Sable 0/5 (M.vol=1,6T/m3)

Eau

ouvrages pertes 3 % pertes 5% pertes 5%

- Béton de propreté

150 kg 800 L 500 L 145 L

- Béton des semelles

et longrines

350 kg 750 L 450 L 180L

P.U. rendus chantier

151,50€/T 34,90€/T 39,60€/T 3,50€/m3

Temps Unitaires

¾ Fabrication du béton = 0,20h/ m³

¾ Mise en œuvre = 0,90h/ m³ pour le béton propreté

¾ Mise en œuvre = 1,20h/m³ pour le B.A.

DHMO

vous prendrez : 21,00€/h

Matériel :

3,75€/m³

(3)

Plan de coffrage du massif

(4)

Plan d’armatures – Détails semelle – longrines LG1 - LG2

(5)

Nom : Prénom : Document N°3 (à compléter)

Eléments du salaire calculs C.E. 1 O.P. 3 O.E. 2 Thb (€uros/h)

Salaire mensuel thb x 151.70 h

Coef Heures sup :

Salaire mensuel x coef HS Prime de rendement :

Prime de panier x j = ….. €

Total des éléments soumis aux C.S.

Charges salariales (Taux = …..)

Indemnités de transports

Déboursé mensuel Déboursé horaire par catégorie

Déboursé horaire de l’équipe : 1CE+2OP+2 O.E.

Déboursé moyen horaire de la main d’œuvre =

Document 5 – Devis quantitatif estimatif – DQE

Code Désignation unités Quantités P.V.U. ht Montant partiel Ht

1 Béton propreté

^m²

2.1 Béton semelle

^m³

2.2 Béton longrines

^m³

3.1 Coffrage semelles

^m²

21,90€

3.2 Coffrage longrines

^m²

19,60€

4.1 Armatures semelles

^kg

3,10€

4.2 Armatures longrines

^kg

3,65€

Total Ht =

TVA : =

Total TTC =

(6)

SOUS-DETAIL de PRIX

Ouvrage élémentaire :……1m² de béton de propreté

………. ^Unité:m²

Opération : Massif de grue LOT N°

^{Travaux :} ^date^: ^{Page :}

Obs

Désignation des ouvrages U

^Quantité

P.U. DS

élémentaire Matériaux M.O. Matériel

1 Béton de Propreté

Matériaux

Main d’œuvre

Matériel

DS =

DS Total =

Coefficient de Prix de Vente Unitaire:K

=

^{PV u.(HT)}⁼

SOUS-DETAIL de PRIX

Ouvrage élémentaire : 1 m³ de béton de semelle –

longrines ^{Unité: m}

3

Opération :Massif de grue LOT N°

^{Travaux :} ^date^: ^{Page :}

Obs

Désignation des ouvrages U

^Quantité

D.U. DS

élémentaire Matériaux M.O. Matériel

2 Béton de semelle - longrines

Matériaux

Main d’œuvre

Matériel

DS =

DS Total =

(7)

Avant Metré Quantitatif

Date : … \ … \ 2008 Nom : Prénom :

Code Désignation \ Calculs U Quantité
