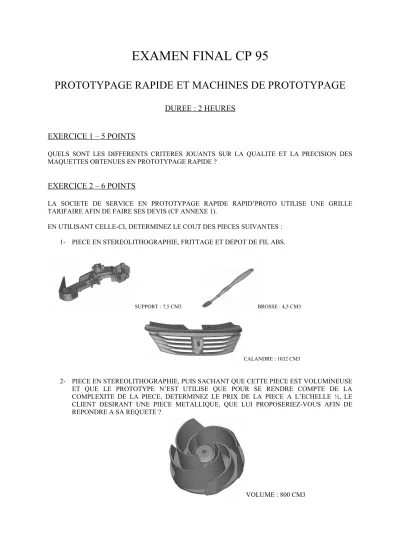

EXAMEN FINAL CP 95
PROTOTYPAGE RAPIDE ET MACHINES DE PROTOTYPAGE
DUREE : 2 HEURES
EXERCICE 1 – 5 POINTS
QUELS SONT LES DIFFERENTS CRITERES JOUANTS SUR LA QUALITE ET LA PRECISION DES MAQUETTES OBTENUES EN PROTOTYPAGE RAPIDE ?
EXERCICE 2 – 6 POINTS
LA SOCIETE DE SERVICE EN PROTOTYPAGE RAPIDE RAPID’PROTO UTILISE UNE GRILLE TARIFAIRE AFIN DE FAIRE SES DEVIS (CF ANNEXE 1).
EN UTILISANT CELLE-CI, DETERMINEZ LE COUT DES PIECES SUIVANTES : 1- PIECE EN STEREOLITHOGRAPHIE, FRITTAGE ET DEPOT DE FIL ABS.
SUPPORT : 7,5 CM3 BROSSE : 4,5 CM3
CALANDRE : 1032 CM3
2- PIECE EN STEREOLITHOGRAPHIE, PUIS SACHANT QUE CETTE PIECE EST VOLUMINEUSE ET QUE LE PROTOTYPE N’EST UTILISE QUE POUR SE RENDRE COMPTE DE LA COMPLEXITE DE LA PIECE, DETERMINEZ LE PRIX DE LA PIECE A L’ECHELLE ½, LE CLIENT DESIRANT UNE PIECE METALLIQUE, QUE LUI PROPOSERIEZ-VOUS AFIN DE REPONDRE A SA REQUETE ?
VOLUME : 800 CM3
3- BOITIER COMPOSE DE 2 ELEMENTS : PRIX DES MODELES DE CHAQUE ELEMENT, PUIS PRIX DES MOULES ET COPIES. QUELLE REMARQUE POUVEZ-VOUS DEDUIRE DU PRIX DES MOULES, QUELLE ACTION CORRECTIVE SUR LE CALCUL DES PRIX PROPOSEZ- VOUS ?
BOITIER INFERIEUR : 85 CM3 BOITIER SUPERIEUR : 75 CM3
EXERCICE 3 – 9 POINTS
CREANT UN NOUVEAU TELEPHONE, UN BUREAU DE CONCEPTION DE PRODUITS A BESOIN DE PASSER PAR PLUSIEURS PHASES PROTOTYPES AFIN DE VALIDER LES DIFFERENTES ETAPES DE CONCEPTION.
CE PRODUIT EST COMPOSE DE 2 COQUES EN ABS, D’UNE VITRE TRANSPARENTE EN POLYCARBONATE ET D’UN CLAVIER SOUPLE EN EPDM 65 SHORE A.
1- AFIN D’AVOIR UN MODELE VOLUMIQUE VALIDANT LE DESIGN ET PRECIS DANS LES FORMES, QUEL PROCEDE DE PROTOTYPAGE UTILISERIEZ-VOUS ?
2- POUR TESTER LA FONCTIONALITE DE L’ENSEMBLE (MONTAGE DES DIFFERENTES PARTIES PLASTIQUES – INSERTION DE L’ECRAN ET DU CIRCUIT IMPRIME …), QUELLES SERAIENT LES TECHNOLOGIES A UTILISER ?
3- ENFIN, POUR TESTER LE MARCHE IL EST NECESSAIRE DE FABRIQUER UNE VINGTAINE DE PRODUIT. LA TECHNOLOGIE UTILISEE SERA LA COULEE SOUS VIDE A PARTIR DE MODELE STEREO OU IMPRSSION 3D.
QUELS SERAIENT LES MATERIAUX DE COULEE SOUS VIDE (ANNEXE 2) PERMETTANT DE REMPLIR LE MIEUX LES CONTRAINTES IMPOSEES PAR LES MATIERES PLASTIQUES UTILISEES EN SERIE.
