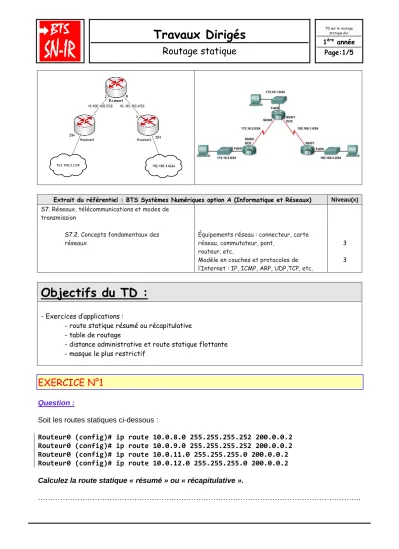

Extrait du référentiel : BTS Systèmes Numériques option A (Informatique et Réseaux) Niveau(x) S7. Réseaux, télécommunications et modes de
transmission
S7.2. Concepts fondamentaux des réseaux
Équipements réseau : connecteur, carte réseau, commutateur, pont,
routeur, etc.
Modèle en couches et protocoles de l’Internet : IP, ICMP, ARP, UDP,TCP, etc.
3 3
Objectifs du TD :
- Exercices d’applications :
- route statique résumé ou récapitulative - table de routage
- distance administrative et route statique flottante - masque le plus restrictif
EXERCICE N°1
Question :
Soit les routes statiques ci-dessous :
Routeur0 (config)# ip route 10.0.8.0 255.255.255.252 200.0.0.2 Routeur0 (config)# ip route 10.0.9.0 255.255.255.252 200.0.0.2 Routeur0 (config)# ip route 10.0.11.0 255.255.255.0 200.0.0.2 Routeur0 (config)# ip route 10.0.12.0 255.255.255.0 200.0.0.2 Calculez la route statique « résumé » ou « récapitulative ».
………..
………..
………..
………..
………..
………..
………..
EXERCICE N°2
Soit la topologie réseau ci-dessous :
Question :
Donnez la table de routage pour le routeur « Routeur2 » en précisant uniquement les routes à ajouter à la table de routage. Vous noterez l’Internet par 0.0.0.0/0.
Complétez le tableau page suivante.
INTERNET 172.16.0.0/16
172.17.0.0/16 172.18.0.0/16
.1 .254
.254
Routeur 2
Réseau de destination Masque de s/réseau Next Hop
Les adresses seront notées en décimale pointée.
Pour lire le tableau, les deux premières colonnes correspondent au réseau de destination et la troisième colonne au prochain saut (next hop).
Par exemple, une ligne peut se lire « pour aller sur le réseau x.x.x.x avec un masque x.x.x.x, le routeur « n » envoie les paquets au routeur portant l’adresse IP x.x.x.x.
EXERCICE N°3
Soit la table de routage partielle ci-dessous :
…
C 1.1.1.0 is directly connected, FastEthernet1/0 S 192.168.1.0/24 [1/0] via 1.1.1.2
C 192.168.0.0/24 is directly connected, FastEthernet2/0 S* 0.0.0.0/0 [1/0] via 1.1.1.2
Question :
Existe t’il des routes statiques configurées sur le routeur ? Si oui, lesquelles ? Expliquez les informations se trouvant sur la table de routage.
………..
………..
………..
………..
………..
………..
………..
………..
EXERCICE N°4
Soit la topologie réseau partielle ci-dessous :
Le routeur « Routeur0 » a un choix a faire concernant le lien a emprunter pour acheminer les paquets vers « Routeur4 ».
Il s’agit d’une route statique flottante.
Nous supposerons que les deux liens (2 Mb/s et 64 Kb/s) sont actifs et restent actifs.
Comment pouvez-vous obliger « Router0 » a acheminer les paquets en passant par le lien principal (2 Mb/s) ?
………..
………..
………..
………..
………..
………..
………..
………..
Les routeurs interrogent leurs tables de routages pour savoir à quel routeur distribuer les paquets reçus. Dans cette table de routage, il y a une chose importante qui est prise en compte : la distance administrative.
Cette valeur comprise entre 0 et 255 permet de savoir quelle route choisir si notre table de routage nous indique plusieurs chemins possibles.
La distance administrative prioritaire est la 0.
La distance administrative qui sera choisie dans le pire des cas sera la 255.
EXERCICE N°5
Soit les deux routes statiques ci-dessous :
Routeur(config)# ip route 192.168.0.0 255.255.255.0 1.1.1.1 (vers R1) Routeur(config)# ip route 192.168.0.0 255.255.0.0 2.2.2.1 (vers R2) Les deux routes statiques ci-dessus possèdent la même distance administrative.
Imaginons que le « Routeur » doit « router » un paquet vers l’adresse 192.168.0.1.
Question :
Ce paquet va être envoyé vers R1 (1.1.1.1) ou R2 (2.2.2.1) ? Argumentez.
………..
………..
………..
………..
