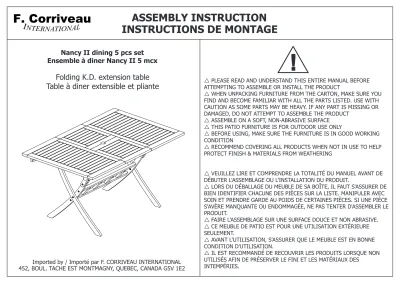

ASSEMBLY INSTRUCTION INSTRUCTIONS DE MONTAGE

Nancy II dining 5 pcs set Ensemble à diner Nancy II 5 mcx

Folding K.D. extension table Table à diner extensible et pliante

Imported by / Importé par F. CORRIVEAU INTERNATIONAL

r PLEASE READ AND UNDERSTAND THIS ENTIRE MANUAL BEFORE ATTEMPTING TO ASSEMBLE OR INSTALL THE PRODUCT

WHEN UNPACKING FURNITURE FROM THE CARTON, MAKE SURE YOU r

FIND AND BECOME FAMILIAR WITH ALL THE PARTS LISTED. USE WITH CAUTION AS SOME PARTS MAY BE HEAVY. IF ANY PART IS MISSING OR DAMAGED, DO NOT ATTEMPT TO ASSEMBLE THE PRODUCT

ASSEMBLE ON A SOFT, NON-ABRASIVE SURFACE r

THIS PATIO FURNITURE IS FOR OUTDOOR USE ONLY r

BEFORE USING, MAKE SURE THE FURNITURE IS IN GOOD WORKING r

CONDITION

RECOMMEND COVERING ALL PRODUCTS WHEN NOT IN USE TO HELP r

PROTECT FINISH & MATERIALS FROM WEATHERING

r VEUILLEZ LIRE ET COMPRENDRE LA TOTALITÉ DU MANUEL AVANT DE

DÉBUTER L'ASSEMBLAGE OU L'INSTALLATION DU PRODUIT.

r LORS DU DÉBALLAGE DU MEUBLE DE SA BOÎTE, IL FAUT S'ASSURER DE BIEN IDENTIFIER CHACUNE DES PIÈCES SUR LA LISTE. MANIPULER AVEC SOIN ET PRENDRE GARDE AU POIDS DE CERTAINES PIÈCES. SI UNE PIÈCE S'AVÈRE MANQUANTE OU ENDOMMAGÉE, NE PAS TENTER D'ASSEMBLER LE PRODUIT.

r FAIRE L'ASSEMBLAGE SUR UNE SURFACE DOUCE ET NON ABRASIVE.

r CE MEUBLE DE PATIO EST POUR UNE UTILISATION EXTÉRIEURE

SEULEMENT.

r AVANT L'UTILISATION, S'ASSURER QUE LE MEUBLE EST EN BONNE

CONDITION D'UTILISATION.

r IL EST RECOMMANDÉ DE RECOUVRIR LES PRODUITS LORSQUE NON

UTILISÉS AFIN DE PRÉSERVER LE FINI ET LES MATÉRIAUX DES

# Illustration / Illustration Qty / Qté # Illustration / Illustration Qty / Qté

Hole Trou

Mortise Mortaise

Smaller hole Trou plus petit

Bigger hole Trou plus gros

1

2

1

2

A 1

B 2

C 2

D 1

# Illustration / Illustration Qty / Qté # Illustration / Illustration Qty / Qté

7x70x15

G 4

E 1

F 1

M8x45x15

M8x15x15

Ø8.5/20x4

H 6

I 6

J 2

# Illustration / Illustration Qty / Qté

M6x25x13

K 4

M4 Ø8.5/20x2

L 4

M 2

N 2

J J I

I

H

H

B1 A

B2

G G

G G

C1

C2

1. Assemble inner leg (B1) &

(B2) to frame (A) with screws (G)

2. Assemble outer leg (C1) &

(C2) to assembled group of legs (B1)-(B2) with bolts (H), washers (J), nuts (I)

1. Joindre les pattes

intérieures (B1) et (B2) à l'armature (A) en utilisant les vis (G)

2. Joindre les pattes

extérieures (C1) et (C2) aux pattes (B1) et (B2)

préalablement assemblées en utilisant les boulons (H), les rondelles (J) et les

écrous (I)

#1

#2

L L

M

M

E

F D

3. Attach the table top (E) &

(F) to pre-assembled group (D) via the sliding rail

4. Fix the stoppers (M) to the table top (E) & (F) with bolts (L)

3. Fixer les dessus de table (E) et (F) aux pièces pré- assemblées (D) en utilisant les glissières.

4. Fixer les butoirs (M) au dessus de table (E) et (F) en utilisant les boulons (L)

#3

#4

Sliding r ail

Glissièr

e

5. Connect table top (E) & (F) by wooden dowels (built-in the edge). Assemble the group of legs to pre-fixed bars underneath table top with bolts (H), washer (K), nut (I)

Note: the inner legs must be located on same side as the pre-fixed bar as illustrated.

5. Joindre les dessus de table (E) et (F) par les goujons de bois (Déjà intégrés dans le rebord). Assembler

l'ensemble des pattes aux barres pré assemblées sous les dessus de table en

utilisant les boulons (H), les rondelles (K) et écrou (I) N.B. Les pattes intérieures doivent se fixer du même côté que la barre de support préalablement fixée, tel qu'illustré.

#5

I K I

K H

H

H

H

Same side / même côté

Tips for using extension table:

+ open the safety latches underneath table top

+ pull table sections apart + unfold the middle table top extension

+ lock all parts of table top with safety latches when extending

Conseils pour l'utilisation de la table à extension:

+ Ouvrir les loquets de

sécurité situés sous le dessus de table

+ Glisser les panneaux de table vers l'extérieur de part et d'autre

+ Déplier le panneau d'extension du milieu + Vérrouiller toutes les

pièces du dessus de table en se servant des loquets de sécurité lors de l'utilisation d'extension

Safety latch

Loquets de sécurité

The maximum weight capacity of the table is 60 kgs (132 lbs).

La capacité maximale de la table est de 60 kgs (132 lbs).

Safety latch Loquet de sécurité

60 kgs

132 lbs
