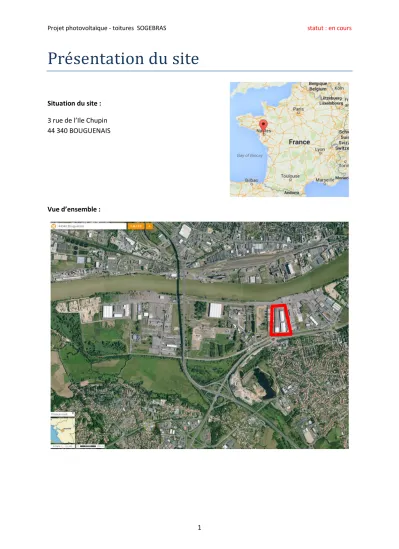

Présentation du site
Situation du site : 3 rue de l’Ile Chupin 44 340 BOUGUENAIS
Vue d’ensemble :
2 Détail :
NB. : Pentes et métrés à valider par le géomètre lors de la division en volume.
Non (textile) FIbro => à désamianter
Tôle (année 2000)
Tôle (année 2000)
H2
Bat 1
H2 (Bâtiment 1) :
- 250 m x 40 m au sol = 10 000 m² environ - Pente estimée 12°
- Surface toiture estimée = 10 225 m² - Fibrociment à désamianter
H6 (Bâtiment 2):
- 130 m x 40 m au sol = 5 200 m² environ (hors auvent)
- Pente 26%
- Surface toiture estimée = 5 382 m² - Tôles acier années 2000
H5 (Bâtiment 3) :
- 120 m x 50 m au sol = 6 000 m² environ (hors auvent)
- Pente estimée 26%
- Surface toiture estimée = 6 216 m² - Tôles acier années 2000
H6
Bat 2
H5
Bat 3
3
Présentation du projet
Surface et puissance
Le projet comprend la réalisation de deux centrales distinctes dont les principales caractéristiques sont reprises dans le tableau ci-après :
Bâtiment Surface toiture estimée (m²)
Puissance estimée (kWc)
Commentaires
Centrale
H2 10 225 1271 Désamiantage total
H6 5 382 672 Renfort de structure
H5 6 216 780 Renfort de structure
TOTAL 21 823 m² 2723 kWc
4 Principe de l’installation
1- Désamiantage, pose d’un nouveau bac acier, renforcement charpente (si nécessaire) 2- Panneaux rigides + système de fixation
3- Circulation des câbles à l’extérieur de l’enveloppe des bâtiments (chemins de câbles)
4- Boites de jonction en toiture
5- « Zone » onduleur »
6- Câbles électriques enterrés jusque PTR/PDL
7- Poste de transformation/livraison (PDL) 8- Raccordement au réseau ERDF
2 1
4
5
6
7 3
8
1
2 3
4 5 6
7 8
5 Les panneaux
Panneaux rigides
Technologie : cristallin ou couche mince
Cadrés ou non 2
Système de fixation (ou système d’intégration des panneaux photovoltaïques)
Aucun perçage : clipsage et serrage sur le sommet d’onde du bac acier
Simplicité d’installation
6 3 Circulation des câbles dans des chemins de câbles :
En bardage depuis les BJ vers les locaux onduleurs
En toiture depuis les panneaux photovoltaïques vers les boites de jonction puis vers le bardage
7 Boites de jonction (BJ) en toiture
4
Câbles solaires DC 6mm² dans chemins de câbles
Nombre et position à définir
Les BJ sont accessibles pour l’exploitation et la maintenance Respect des règles et normes en vigueur pour le positionnement
EXEMPLE
8
« Zones » onduleurs 5
l = 2 L = 20
Tranchée AC vers H6
Arrivée des câbles depuis les BJ
Arrivée câbles H2 Tranchée vers H5 puis PDL
Arrivée des câbles depuis les BJ
Arrivée depuis H6 souterrain OU en bardage avec câbles BJ
Zone onduleur grillagée
Tranchée vers PDL
PDL
!!!!! Réseaux existants à éviter !!!
H2 (« zones onduleurs de l’autre côté du bâtiment)
H6 H5
Passage conservé – 6 m
EXEMPLES
l = 2,5 m
9 Les onduleurs installés dans les « zones onduleurs » peuvent être de deux type :
- Onduleurs STRING (puissance : 10 à 60 kVA)
- Onduleurs CENTRAUX (puissance : 100 à 1000 kVA)
Dans les 2 cas, il s’agit de matériel conçu pour être installé en extérieur.
10 Câbles électriques enterrés vers PDL
6
Poste de transformation/livraison 7
Bâtiment préfabriqué
Elévation de la tension à 20 000 V et livraison à ERDF (limite de propriété) Accessible 24h/24h par ERDF => prévoir aménagement de la clôture existante du site
Surface : 20 m²
Câbles enterrés dans des tranchées selon règlementation (profondeur, lit de sable, grillage avertisseur)
Boite de jonction Câbles solaires DC
11 Planning indicatif
