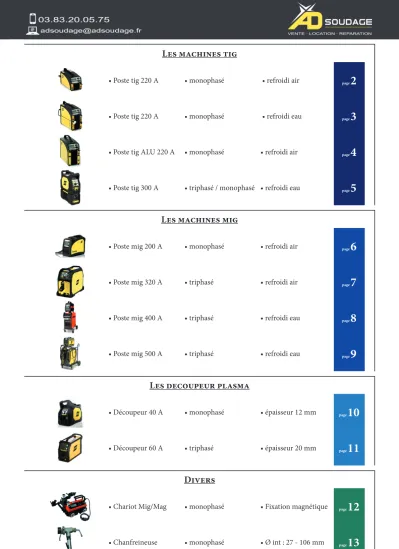

Les machines tig
• Poste tig 220 A • monophasé • refroidi air
page2
• Poste tig 220 A • monophasé • refroidi eau
page3
• Poste tig ALU 220 A • monophasé • refroidi air
page4
• Poste tig 300 A • triphasé / monophasé • refroidi eau
page5
Les machines mig
• Poste mig 200 A • monophasé • refroidi air
page6
• Poste mig 320 A • triphasé • refroidi air
page7
• Poste mig 400 A • triphasé • refroidi eau
page8
• Poste mig 500 A • triphasé • refroidi eau
page9
Les decoupeur plasma
• Découpeur 40 A • monophasé • épaisseur 12 mm
page10
• Découpeur 60 A • triphasé • épaisseur 20 mm
page11
Divers
• Chariot Mig/Mag • monophasé • Fixation magnétique
page12
• Chanfreineuse • monophasé • Ø int : 27 - 106 mm
page13
2
POSTE TIG MONO 220
Machine de soudage TIG portable et robuste
Caractéristiquesplage de soudage (en A) 3-220
Facteur de marche TIG
FM 60% (en A) 150
FM 20% (en A) 220
Facteur de marche ARC
FM 60% (en A) 130
FM 20% (en A) 170
Réseau
Tension secteur (en V) 230
Phases (50/60Hz) 1~
Protection du réseau par fusibles (en A) 16
Fiche secteur Fiche sécurité
Dimensions et poids
Dimensions (Lxlxh) (en mm) 418 x 188 x 208
Poids (en kg) 9.4
Normes et homologations
Classe de protection (EN 60529) IP23
Classe d’application S
Matériels livré avec la machine
Torche 17 - 4 m Raccord altop
Pince de masse 4 m Manchette gachette
Pince arc 4 m Manchette gaz
Matériels disponible en option
Torche 9 - 8 m Raccord gaz air product
Torche 26 - 8 m Rallonge de gaz - 10 m
Débilitre argon Rallonge de torche -10 m
3
POSTE TIG MONO 220 EAU
Matériels livré avec la machine
Torche 20 - 8 m Raccord altop
Pince de masse 4 m Manchette gachette
Pince arc 4 m Manchette gaz
Matériels disponible en option
Torche 20 - 4 m Raccord gaz air product
Torche 18 - 8 m Rallonge de gaz - 10 m
Débilitre argon Rallonge de torche -10 m
Machine de soudage TIG portable et robuste
Caractéristiquesplage de soudage (en A) 3-220
Facteur de marche TIG
FM 60% (en A) 150
FM 20% (en A) 220
Facteur de marche ARC
FM 60% (en A) 130
FM 20% (en A) 170
Réseau
Tension secteur (en V) 230
Phases (50/60Hz) 1~
Protection du réseau par fusibles (en A) 16
Fiche secteur Fiche sécurité
Dimensions et poids
Dimensions (Lxlxh) (en mm) 418 x 188 x 345
Poids (en kg) 16.1
Normes et homologations
Classe de protection (EN 60529) IP23
Classe d’application S
4
POSTE TIG MONO 220 ALUMINIUM
Matériels livré avec la machine
Torche 17 - 8 m Raccord altop
Pince de masse 4 m Manchette gachette
Pince arc 4 m Manchette gaz
Matériels disponible en option
Torche 26 - 8 m Rallonge de gaz - 10 m
Débilitre argon Rallonge de torche -10 m
Raccord gaz air product
Machine de soudage TIG portable AC/DC
Caractéristiquesplage de soudage (en A) 3-220
Facteur de marche TIG
FM 60% (en A) 150
FM 20% (en A) 220
Réseau
Tension secteur (en V) 230
Phases (50/60Hz) 1~
Protection du réseau par fusibles (en A) 16
Fiche secteur Fiche sécurité
Dimensions et poids
Dimensions (Lxlxh) (en mm) 418x188x345
Poids (en kg) 15
Normes et homologations
Classe de protection (EN 60529) IP23
Classe d’application S
5
POSTE TIG 300 A Air ou Eau AUTO-LINE
Machine de soudage TIG portable et robuste
Matériels livré avec la machine
Torche 20 - 4 m Manchette gachette
Pince de masse 4 m Manchette gaz
Raccord altop
Matériels disponible en option
Torche 18 - 8 m Débilitre argon
Pince arc - 4 m Raccord gaz air product
Adaptateur 220 V mono Rallonge de torche -10 m
Caractéristiques
plage de soudage (en A) 5 - 300
Facteur de marche TIG
FM 100% (en A) 200
FM 60% (en A) 250
FM 40% (en A) 300
Facteur de marche ARC
FM 100% (en A) 200
FM 60% (en A) 250
FM 40% (en A) 300
Réseau
Tension secteur (en V) 230 l 400
Phases (50/60Hz) 1~ l 3~
Protection du réseau par fusibles (en A) 16 l 16
Fiche secteur Fiche sécurité
Dimensions et poids Air l Eau
Dimensions (Lxlxh) (en mm) 460x200x320 l 460x200x520
Poids (en kg) 16.9 l 26.9
Normes et homologations
Classe de protection (EN 60529) IP23
Classe d’application S
6
POSTE MIG 200 monophasé
Matériels livré avec la machine
Torche non démontable Pince de masse
Matériels disponible en option
Torche 26 - 8 m Raccord gaz air product
Débilitre argon Rallonge de gaz - 10 m
Machine de soudage portable MIG/MAG
Courantplage de soudage (en A) 30 à 200
Réglage de courant Continu
Vitesse de fil (m/min) 2 à 12
Taille max. de la bobine (mm) 200
Facteur de marche
FM 35% (en A) 150
Réseau
Tension secteur (en V) 230
Phases (50/60Hz) 1~
Protection du réseau par fusibles (en A) 16
Fiche secteur Fiche sécurité
Dimensions et poids
Dimensions (Lxlxh) (en mm) 449x198x347
Poids (en kg) 11,5
Normes et homologations
Classe de protection (EN 60529) IP23
Classe d’application S
7
POSTE MIG 320 A triphasé
Matériels livré avec la machine
Torche 36 - 4 m Raccord altop
Pince de masse 4 m
Matériels disponible en option
Pince arc - 4 m Débilitre argon
Rallonge de prise - 20 m Raccord gaz air product
Adaptateur 4 vers 5 plots Rallonge de gaz -10 m
Machine de soudage portable MIG/MAG
Courantplage de soudage (en A) 20 à 350
Réglage de courant Continu
Vitesse de fil (m/min) 2 à 20.3
Taille max. de la bobine (mm) 300
Facteur de marche MIG
FM 40% (en A) 320
FM 60% (en A) 265
FM 100% (en A) 200
Réseau
Tension secteur (en V) 400
Phases (50/60Hz) 3~
Protection du réseau par fusibles (en A) 16
Fiche secteur Fiche sécurité
Dimensions et poids
Dimensions (Lxlxh) (en mm) 686 x 292 x 495
Poids (en kg) 31.4
Normes et homologations
Classe de protection (EN 60529) IP23
Classe d’application S
8
POSTE MIG 400L Séparé
Matériels livré avec la machine
Matériels disponible en option
Machine de soudage semi-automatique Dévidoir séparé eau
Courantplage de soudage (en A) 30 à 400
Vitesse de fil (m/min) 2 à 25
Facteur de marche MIG
FM 60% (en A) 370
FM 100% (en A) 300
Réseau
Tension secteur (en V) 400
Phases (50/60Hz) 3~
Protection du réseau par fusibles (en A) 32
Fiche secteur Fiche sécurité
Dimensions et poids
Dimensions (Lxlxh) (en mm) 880x490x890
Poids (en kg) 70.6
Normes et homologations
Classe IP23
Torche 411 - 4 m Raccord altop
Pince de masse 4 m Support de bobine
Débilitre
Adaptateur 4 vers 5 plots Raccord gaz air product
Rallonge de masse Rallonge de gaz -10 m
Rallonge de prise - 20 m
9
POSTE MIG 500 A triphasé
Matériels livré avec la machine
Matériels disponible en option
Machine de soudage semi-automatique
Courantplage de soudage (en A) 16 à 500
Vitesse de fil (m/min) 0,8 à 25
Facteur de marche MIG
FM 60% (en A) 500
FM 100% (en A) 400
Facteur de marche ARC
FM 60% (en A) 500
FM 100% (en A) 400
Réseau
Tension secteur (en V) 380 à 415
Phases (50/60Hz) 3~
Protection du réseau par fusibles (en A) 25
Fiche secteur Fiche sécurité
Dimensions et poids
Dimensions (Lxlxh) (en mm) 712 x 325 x 700
Poids avec refroidisseur (en kg) 74
Normes et homologations
Degré de protection (EN 60529) IP23
Torche 411 - 4 m Raccord altop
Pince de masse 4 m Support de bobine
Débilitre
Adaptateur 4 vers 5 plots Raccord gaz air product
Rallonge de masse Rallonge de gaz -10 m
Rallonge de prise - 20 m
10
DECOUPEUR PLASMA 40 A monophasé
Matériels livré avec la machine
Torche - 6,1 m Pince de masse 4 m
Matériels disponible en option
Manchette compresseur Rallonge d’air - 10 m
Manchette tête de chat
Machine de coupage plasma
CaractéristiquesIntensité maximale de sortie (en A) 40
Coupe recommandée (en mm) 12
Coupe maximale (en mm) 25
Facteur de marche
FM 40% (en A) 40
Capacité
Débit d’air (en l/min) 190
Pression d’air de la torche (bar) 6.2 (maxi 8.5)
Perçage (en mm) 6
Réseau
Tension secteur (en V) 230
Phases (50/60Hz) 1~
Puissance de l’ampérage (en A)
13.5
Fiche secteur
monophasé
Dimensions et poids
Dimensions (Lxlxh) (en mm) 460 x 200 x 320
Poids (en kg) 10
11
DECOUPEUR PLASMA 60 A triphasé
Matériels livré avec la machine
Torche - 6,1 m Manchette compresseur
Pince de masse 4 m Manchette tête de chat
Rallonge d’air - 10 m
Matériels disponible en option
Adaptateur 4 vers 5 plots Rallonge de masse
Rallonge de prise - 20 m
Machine de coupage plasma
CaractéristiquesIntensité maximale de sortie (en A) 60
Coupe recommandée (en mm) 20
Coupe maximale (en mm) 38
Facteur de marche
FM 100% (en A) 40
FM 60% (en A) 50
FM 50% (en A) 60
Capacité
Débit d’air (en l/min) 190
Pression d’air de la torche (bar) 6.2 à 8.6
Perçage (en mm) 20
Réseau
Tension secteur (en V) 400
Phases (50/60Hz) 3~
Puissance de l’ampérage (en A)
16
Fiche secteur
triphasé
Dimensions et poids
Dimensions (Lxlxh) (en mm) 536 x 199 x 359
Poids (en kg) 16.8
12
CHARIOT DE SOUDAGE
Matériels livré avec la machine
Exemple de situation
Chariot avec entrainement quatre roues Mig / Mag
Force de traction
Horizontale (N) 220
Verticale (N) 150
Vitesse
Horizontale (cm/min) 0 - 120
Verticale (cm/min) 0 - 110
Réseau
Alimentation électrique (en V) 230 / 115 Multivoltage
Dimensions et poids
Dimensions (Lxlxh) (en mm) 404 × 447 × 360
Poids (en kg) 14
Oscillateur Câble de raccordement
Rails flexible Divers bras
Câble d’alimentation
13
CHANFREINEUSE POUR TUBE
Matériels disponible en option
Outils de dressage Chanfrein ext 45 °
Chanfrein ext 37,3 ° Chanfrein int 37,3 °
Dressage et chanfrein de tube
Caractéristiques
Diamètre de serrage (en mm) 27 - 106 int
Diamètre d’usinage (en mm) 27 int - 114 ext
Epaisseur de tube (en mm) 12
Réseau
Puissance (en Watts) 1400
Tension (en V) 220
Dimensions et poids
Dimensions (Lxlxh) (en mm) 330 x 124 x 570
Poids (en kg) 6
