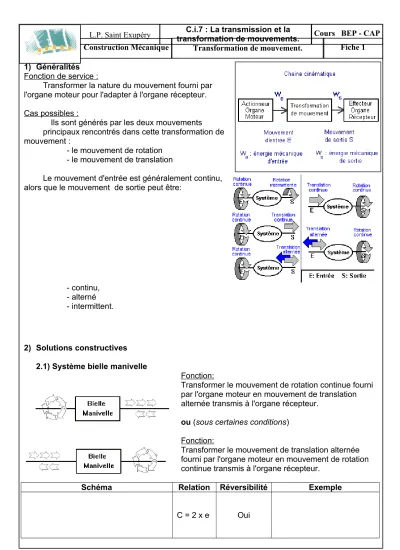

L.P. Saint Exupéry Construction Mécanique
C.i.7 : La transmission et la transformation de mouvements.
Fiche 1 Cours BEP - CAP Transformation de mouvement.
1) Généralités Fonction de service :
Transformer la nature du mouvement fourni par l'organe moteur pour l'adapter à l'organe récepteur.
Cas possibles :
Ils sont générés par les deux mouvements principaux rencontrés dans cette transformation de mouvement :
- le mouvement de rotation - le mouvement de translation
Le mouvement d'entrée est généralement continu, alors que le mouvement de sortie peut être:
- continu, - alterné - intermittent.
2) Solutions constructives 2.1) Système bielle manivelle
Fonction:
Transformer le mouvement de rotation continue fourni par l'organe moteur en mouvement de translation alternée transmis à l'organe récepteur.
ou (sous certaines conditions) Fonction:
Transformer le mouvement de translation alternée fourni par l'organe moteur en mouvement de rotation continue transmis à l'organe récepteur.
Schéma Relation Réversibilité Exemple
C = 2 x e Oui
C.F. tempfile_1630.doc
L.P. Saint Exupéry Construction Mécanique
C.i.7 : La transmission et la transformation de mouvements.
Fiche 2 Cours BEP - CAP Transformation de mouvement.
C : course du coulisseau
e : excentration
de la manivelle
Rendement
Faible = 40%
C.F. tempfile_1630.doc
e
L.P. Saint Exupéry Construction Mécanique
C.i.7 : La transmission et la transformation de mouvements.
Fiche 3 Cours BEP - CAP Transformation de mouvement.
2.2) Système vis écrou
Fonction:
Transformer le mouvement de rotation continue fourni par l'organe moteur en mouvement de translation continu transmis à l'organe récepteur.
ou (sous certaines conditions) Fonction:
Transformer le mouvement de translation continue fourni par l'organe moteur en mouvement de rotation continue transmis à l'organe récepteur.
Schéma Relation Réversibilité Exemple
C = pas x n
C : course n : nbre de
tours
Sous certaines conditions
Cric automobile
Rendement
Moyen = 50%
Bon =90%
pour les vis écrous à billes
2.3) Système pignon crémaillère
Fonction:
Transformer le mouvement de rotation continue fourni par l'organe moteur en mouvement de translation continu transmis à l'organe récepteur.
ou
Fonction:
Transformer le mouvement de translation continue fourni par l'organe moteur en mouvement de rotation continue transmis à l'organe récepteur.
Schéma Relation Réversibilité Rendement
C.F. tempfile_1630.doc
L.P. Saint Exupéry Construction Mécanique
C.i.7 : La transmission et la transformation de mouvements.
Fiche 4 Cours BEP - CAP Transformation de mouvement.
C = r×θ
C : course θ: rotation du pignon en radian
Oui, sans conditions Très bon =98%
Exemple
Direction automobile
