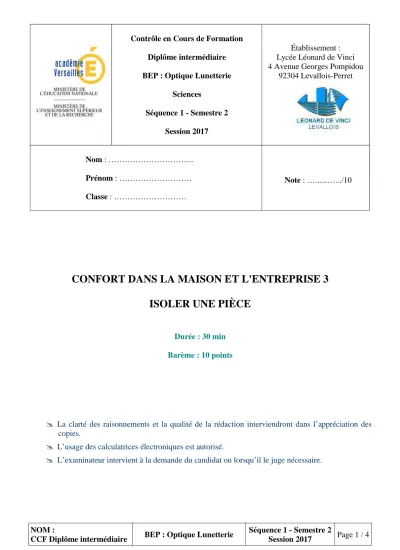

CONFORT DANS LA MAISON ET L'ENTREPRISE 3 ISOLER UNE PIÈCE
Durée : 30 min Barème : 10 points
La clarté des raisonnements et la qualité de la rédaction interviendront dans l’appréciation des copies.
L’usage des calculatrices électroniques est autorisé.
L’examinateur intervient à la demande du candidat ou lorsqu’il le juge nécessaire.
NOM :
CCF Diplôme intermédiaire BEP : Optique Lunetterie Séquence 1 - Semestre 2
Session 2017 Page 1 / 4 Contrôle en Cours de Formation
Diplôme intermédiaire BEP : Optique Lunetterie
Sciences
Séquence 1 - Semestre 2 Session 2017
Établissement : Lycée Léonard de Vinci 4 Avenue Georges Pompidou
92304 Levallois-Perret
Nom : ………..
Prénom : ………
Classe : ………
Note : …...….../10
PARTIE I.
I.1. Comment s'appelle la grandeur qui caractérise le fait qu'un son soit grave, médium ou aigu ? Donner
son unité. S'APPROPRIER (0,5)
...
...
I.2. Quelle est l'unité du niveau d'intensité acoustique d'un son mesuré par un sonomètre ?
S'APPROPRIER (0,25) ...
...
PARTIE II.
Une entreprise souhaite améliorer l'isolation phonique des murs séparant le secrétariat d'une des salles de réunion. Suite à d'autres travaux dans l'entreprise, elle dispose de restes de placoplâtre, de polystyrène et de bois en quantité suffisante pour pouvoir doubler l'épaisseur de l'isolant choisi.
Problématique
Le directeur pense qu'il est préférable d'utiliser le placoplatre. A-t-il raison ?
II.1. Proposer un protocole expérimental (texte et / ou schéma avec le matériel nécessaire que vous pouvez inventer) afin de vérifier si le directeur a raison. ANALYSER (2)
...
...
...
...
...
...
...
...
...
...
...
...
...
...
...
Appel n°1 : appeler l'examinateur pour lui montrer votre protocole expérimental et récupérer les pages 3 et 4.
NOM :
CCF Diplôme intermédiaire BEP : Optique Lunetterie Séquence 1 - Semestre 2
Session 2017 Page 2 / 4
II.2. Réaliser l'expérience ci-contre, détaillée ci-
dessous. RÉALISER (1)
Placer le buzzer dans la partie grise en haut à droite et le sonomètre dans le trou situé à l'opposé du buzzer. Ne pas mettre de matériau.
Fermer la mallette.
Quelle est la valeur de l'intensité acoustique relevée par le sonomètre et émise par le buzzer sans matériau isolant ?
COMMUNIQUER (0,25) ...
...
...
II.3. Placer successivement les 2 épaisseurs de matériaux isolants puis compléter le tableau de mesures ci-
dessous. RÉALISER (1,5) + COMMUNIQUER (0,75)
Matériau Bois (*2) Placoplâtre (*2) Polystyrène (*2)
Valeur relevée sur le sonomètre (en dB)
II.4. Quel est le matériau le plus isolant phoniquement ? COMMUNIQUER (0,5) ...
...
Appel n°2 : appeler l'examinateur afin qu'il vérifie vos manipulations et vos réponses.
II.5. Répondre à la problématique en justifiant. VALIDER (0,75) ...
...
...
...
...
NOM :
CCF Diplôme intermédiaire BEP : Optique Lunetterie Séquence 1 - Semestre 2
Session 2017 Page 3 / 4
PARTIE III.
Le directeur souhaite changer les fenêtres de la salle de repos car il estime que le volume dans la salle est équivalent à celui de la rue.
III.1. A l'aide de la photo de la mesure ci-contre et de l'un des documents ci- dessous, préciser si l'estimation du directeur est correcte. Justifier.
S'APPROPRIER (0,5) + COMMUNIQUER (0,5) ...
...
...
...
III.2. Le directeur veut déterminer le type de fenêtre à installer pour obtenir l'intensité sonore L devant régner dans la salle de repos. Il dispose pour cela des documents ci-dessous.
Le directeur souhaite que la perception soit équivalente à celle d'un séjour calme.
III.2.a. Quelle est l'intensité sonore devant régner dans la salle de repos ? COMMUNIQUER (0,25) ...
...
III.2.b. Calculer la correction à apporter. RÉALISER (0,5)
...
...
...
III.2.c. En déduire le type de fenêtre à installer. Justifier. COMMUNIQUER (0,25) + VALIDER (0,5) ...
...
...
...
NOM :
CCF Diplôme intermédiaire BEP : Optique Lunetterie Séquence 1 - Semestre 2
Session 2017 Page 4 / 4
