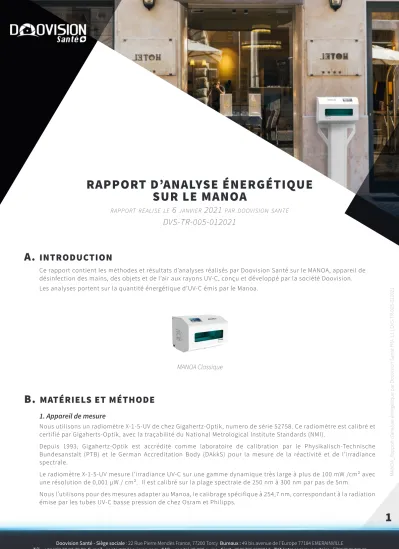

RAPPORT D’ANALYSE ÉNERGÉTIQUE SUR LE MANOA
rapport réalisé le
6
janvier2021
par doovision santédvs-tr-005-012021
A. INTRODUCTION
Ce rapport contient les méthodes et résultats d’analyses réalisés par Doovision Santé sur le MANOA, appareil de désinfection des mains, des objets et de l’air aux rayons UV-C, conçu et développé par la société Doovision.
Les analyses portent sur la quantité énergétique d’UV-C émis par le Manoa.
B. MATÉRIELS ET MÉTHODE
1. Appareil de mesure
Nous utilisons un radiomètre X-1-5-UV de chez Gigahertz-Optik, numero de série 52758. Ce radiomètre est calibré et certifié par Gigaherts-Optik, avec la traçabilité du National Metrological Institute Standards (NMI).
Depuis 1993, Gigahertz-Optik est accrédité comme laboratoire de calibration par le Physikalisch-Technische Bundesanstalt (PTB) et le German Accreditation Body (DAkkS) pour la mesure de la réactivité et de l’irradiance spectrale.
Le radiomètre X-1-5-UV mesure l’irradiance UV-C sur une gamme dynamique très large à plus de 100 mW /cm² avec une résolution de 0,001 µW / cm². Il est calibré sur la plage spectrale de 250 nm à 300 nm par pas de 5nm.
Nous l’utilisons pour des mesures adapter au Manoa, le calibrage spécifique à 254,7 nm, correspondant à la radiation émise par les tubes UV-C basse pression de chez Osram et Philipps.
MANOA Classique
MANOA_Rapport d’analyse énergétique par Doovision Santé FRA 1.1 | DVS-TR-005-012021
RAPPORT D’ANALYSE ÉNERGÉTIQUE SUR LE MANOA
rapport réalisé le
6
janvier2021
par doovision santédvs-tr-005-012021
2. Appareil testé :
Les essais ont été réalisés avec un appareil de désinfection MANOA, équipé de lampes UVC 8W de la société Doovision Santé. Numéro de série du Manoa : 412369
3. Méthode :
Pour effectuer les mesures énergétiques, le capteur est mis en place soit dans la chambre de désinfection du Manoa soit à une distance définie du Manoa.
Le temps de référence utilisé pour les mesures est de 4,5s proche de celui de la désinfection des mains. L’obtention de graphiques nous permet d’apprécier l’irradiance UV-C.
Tableau de la localisation du capteur pour effectuer les mesures
:4.Photos des mesures faites
Mesure faite dans la chambre de désinfection du Manoa
Dans la chambre
À la sortie de la chambre du ManoaÀ 10 cm dans l’axe horizontal (0°)
À 10 cm à 45° de l’axe horizontalÀ 30 cm dans l’axe horizontal (0°)
À 30 cm à 45° de l’axe horizontalÀ 100 cm dans l’axe horizontal (0°)
À 100 cm à 45° de l’axe horizontalMANOA_Rapport d’analyse énergétique par Doovision Santé FRA 1.1 | DVS-TR-005-012021
RAPPORT D’ANALYSE ÉNERGÉTIQUE SUR LE MANOA
rapport réalisé le
6
janvier2021
par doovision santédvs-tr-005-012021
Mesure faite à la sortie du Manoa
Mesure faire à 10-30-100 cm de la sortie du Manoa dans l’axe horizontal
Mesure faire à 10-30-100 cm de la sortie du Manoa à 45° de l’axe horizontal
MANOA_Rapport d’analyse énergétique par Doovision Santé FRA 1.0 | DVS-TR-005-012021
RAPPORT D’ANALYSE ÉNERGÉTIQUE SUR LE MANOA
rapport réalisé le
6
janvier2021
par doovision santédvs-tr-005-012021
C. LES RÉSULTATS
1. Dans la chambre
Graphique de la mesure de l’irradiance UV-C dans la chambre de désinfection
2. A la sortie de la chambre du Manoa
Graphique de la mesure de l’irradiance UV-C à la sortie de la chambre de désinfection
Nous mesurons une moyenne de 15 W/m2 d’UV-C à 254nm.
Nous mesurons une moyenne de 1,6 W/m2 d’UV-C à 254nm.
MANOA_Rapport d’analyse énergétique par Doovision Santé FRA 1.1 | DVS-TR-005-012021
RAPPORT D’ANALYSE ÉNERGÉTIQUE SUR LE MANOA
rapport réalisé le
6
janvier2021
par doovision santédvs-tr-005-012021
3. À 10 cm dans l’axe horizontal (0°)
Graphique de la mesure de l’irradiance UV-C à 10cm de la chambre de désinfection, dans l’axe de celle-ci.
4. À 10 cm à 45° de l’axe horizontal
Graphique de la mesure de l’irradiance UV-C à 10cm de la chambre de désinfection, à 45° de l’axe de celle-ci.
Nous mesurons une moyenne de 0,5 W/m2 d’UV-C à 254nm.
Nous mesurons une moyenne de 1 W/m2 d’UV-C à 254nm. Cette énergie est plus forte que la mesure à l’angle de 0° car à cet angle on peut apercevoir le tube UV-C entre les mailles de la grille inférieure.
MANOA_Rapport d’analyse énergétique par Doovision Santé FRA 1.1 | DVS-TR-005-012021
RAPPORT D’ANALYSE ÉNERGÉTIQUE SUR LE MANOA
rapport réalisé le
6
janvier2021
par doovision santédvs-tr-005-012021
5. À 30 cm dans l’axe horizontal (0°)
Graphique de la mesure de l’irradiance UV-C à 30 cm de la chambre de désinfection, dans l’axe de celle-ci.
6. À 30 cm à 45° de l’axe horizontal
Graphique de la mesure de l’irradiance UV-C à 30 cm de la chambre de désinfection, à 45° de l’axe de celle-ci
Nous mesurons une moyenne de 0,09 W/m2 d’UV-C à 254nm.
Nous mesurons une moyenne de 0,075 W/m2 d’UV-C à 254nm
MANOA_Rapport d’analyse énergétique par Doovision Santé FRA 1.1 | DVS-TR-005-012021
RAPPORT D’ANALYSE ÉNERGÉTIQUE SUR LE MANOA
rapport réalisé le
6
janvier2021
par doovision santédvs-tr-005-012021
7. À 100 cm dans l’axe horizontal (0°)
Graphique de la mesure de l’irradiance UV-C à 100 cm de la chambre de désinfection, dans l’axe de celle-ci.
8. À 100 cm à 45° de l’axe horizontal
Graphique de la mesure de l’irradiance UV-C à 100 cm de la chambre de désinfection, , à 45° de l’axe de celle-ci.
Nous mesurons une moyenne de 0,005 W/m2 d’UV-C à 254nm.
Nous mesurons une moyenne de 0,0075 W/m2 d’UV-C à 254nm. Tout comme les mesures à 10 cm à 45°, à cette distance et à cet angle on peut
MANOA_Rapport d’analyse énergétique par Doovision Santé FRA 1.1 | DVS-TR-005-012021
RAPPORT D’ANALYSE ÉNERGÉTIQUE SUR LE MANOA
rapport réalisé le
6
janvier2021
par doovision santédvs-tr-005-012021
D. CONCLUSION
Tableau des résultats des mesures énergétiques à 254,7nm pour la désinfection des mains (3 secondes).
Localisation Puissance (W/m2) Durée (s) Energie (J/m2)
Chambre 15 3 45
Sortie 1,6 3 4,8
10cm à 0° 0,5 3 1,5
10cm à 45° 1 3 3
30cm à 0° 0,09 3 0,27
30cm à 45° 0,075 3 0,225
100cm à 0° 0,005 3 0,015
100cm à 45° 0,0075 3 0,0225
Nous avons limité l’analyse des UV-C émis par le Manoa à 254,7nm. En effet, les tubes basse pression utilisés (Osram ou Philips) émettent largement en 254,7nm et sont en quartz dopé (oxyde de titane, etc.), limitant les radiations inférieures à 200nm. Cette limitation évite la production d’ozone. La législation sur l’ozone est très stricte, nous devons donc minimiser sa production au maximum.
On remarque dans ces résultats que les mesures à 45° sont supérieures à celles à 0°, cela est dû à l’angle très faible où l’on peut appercevoir le tube UV-C (<4° d’angle). Lors du fonctionnement du Manoa, l’utilisateur est devant la chambre de désinfection, très près du Manoa et donc cache les UV-C qui ne peuvent pas atteindre son visage et ses yeux (partie la plus sensible aux UV du corps humain).
L’ensemble des mesures effectuées, et plus particulièrement celles faites dans la chambre de désinfection, sont inférieures aux doses recommandées par la législation. (Dose inferieur à 60J/m2 – Norme IEC/CIE 2006 - ICNIRP PUBLICATIONS – 2004), mais l’efficacité des UV-C émis par le Manoa demeure pour éliminer les microorganismes pathogènes.
