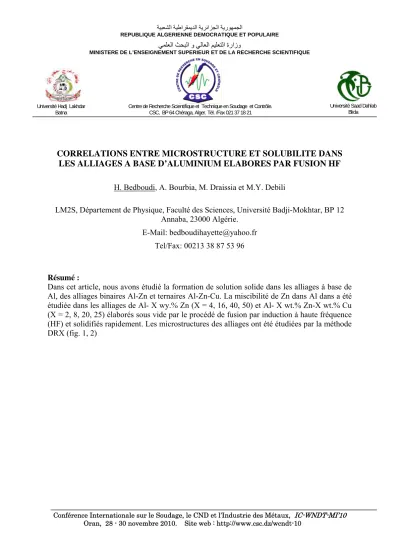

CORRELATIONS ENTRE MICROSTRUCTURE ET SOLUBILITE DANS LES ALLIAGES A BASE D’ALUMINIUM ELABORES PAR FUSION HF

(1)

ا ﺔﻴﺒﻌﺸﻟا ﺔﻴﻃاﺮﻘﻤﻳﺪﻟا ﺔﻳﺮﺋاﺰﺠﻟا ﺔﻳرﻮﻬﻤﺠﻟ

REPUBLIQUE ALGERIENNE DEMOCRATIQUE ET POPULAIRE

ﻲﻤﻠﻌﻟا ﺚﺤﺒﻟا و ﻲﻟﺎﻌﻟا ﻢﻴﻠﻌﺘﻟا ةرازو

MINISTERE DE L’ENSEIGNEMENT SUPERIEUR ET DE LA RECHERCHE SCIENTIFIQUE

Conférence Internationale sur le Soudage, le CND et l’Industrie des Métaux, IC-WNDT-MI’10 Oran, 28 - 30 novembre 2010. Site web : http://www.csc.dz/wcndt-10

Université Saad Dahlab Blida Centre de Recherche Scientifique et Technique en Soudage et Contrôle.

CSC, BP 64 Chéraga, Alger. Tél. /Fax 021 37 18 21 Université Hadj Lakhdar

Batna

CORRELATIONS ENTRE MICROSTRUCTURE ET SOLUBILITE DANS LES ALLIAGES A BASE D’ALUMINIUM ELABORES PAR FUSION HF

H. Bedboudi, A. Bourbia, M. Draissia et M.Y. Debili

LM2S, Département de Physique, Faculté des Sciences, Université Badji-Mokhtar, BP 12 Annaba, 23000 Algérie.

E-Mail: [email protected] Tel/Fax: 00213 38 87 53 96

Résumé :

Dans cet article, nous avons étudié la formation de solution solide dans les alliages à base de Al, des alliages binaires Al-Zn et ternaires Al-Zn-Cu. La miscibilité de Zn dans Al dans a été étudiée dans les alliages de Al- X wy.% Zn (X = 4, 16, 40, 50) et Al- X wt.% Zn-X wt.% Cu (X = 2, 8, 20, 25) élaborés sous vide par le procédé de fusion par induction à haute fréquence (HF) et solidifiés rapidement. Les microstructures des alliages ont été étudiées par la méthode DRX (fig. 1, 2)

(2)

Batna

(3)

Batna

Figure 1. Diffractogrammes XRD des alliages binaires Al-Zn et ternaires Al-Cu-Zn.

La microstructure des alliages binaires apparaisse comme étant monophasées de solution solide cfc αAl La variation du paramètre cristallin de l’aluminium mesuré est presque linéaire (aAl (nm) = 0.4051 – 0.4×10^-4 X) sans changement remarquable. Ceci montre que les atomes de Zn de réseau Hcp de volume de maille 0,0304 nm³ [1] sont incorporées dans le réseau cristallin CFC αAl de volume de maille 0,0664 nm³ [2]. L’extrapolation du paramètre de réseau de Al pur est de 0.4051 nm environ. Pour le système étudié Al-Zn-Cu, on observe que la microstructure est biphasé de solution solide αAl et l’apparition de la phase tétragonale θ(CuAl2) de paramètre de réseau de l’ordre de a = 0,606 nm et c = 0,487 nm mesurés [3].

0 5 10 15 20 25 30 35 40 45

0,4020 0,4025 0,4030 0,4035 0,4040 0,4045 0,4050 0,4055 0,4060

Lattice parameter (nm)

wt.%Zn

0 10 20 30 40

0,4020 0,4025 0,4030 0,4035 0,4040 0,4045 0,4050 0,4055 0,4060

Al-Zn

Figure 2. Evolution du paramètre cristallin.

(4)

Batna

Figure 3. Microscopies optiques des alliages (a) Al-4 wt.% Zn et (b) Al-50 wt.% Zn.

La microscopie optique des alliages (fig. 3) révèle une texture à grains sphériques équiaxes de taille moyenne de l’ordre de 70 μm orientés suivant le pic le plus intense (111)Al.

Mots clés : Alliages d’aluminium, Technique d’élaboration, Microscopie optique, Composé intermétallique, Solutionsolide.
